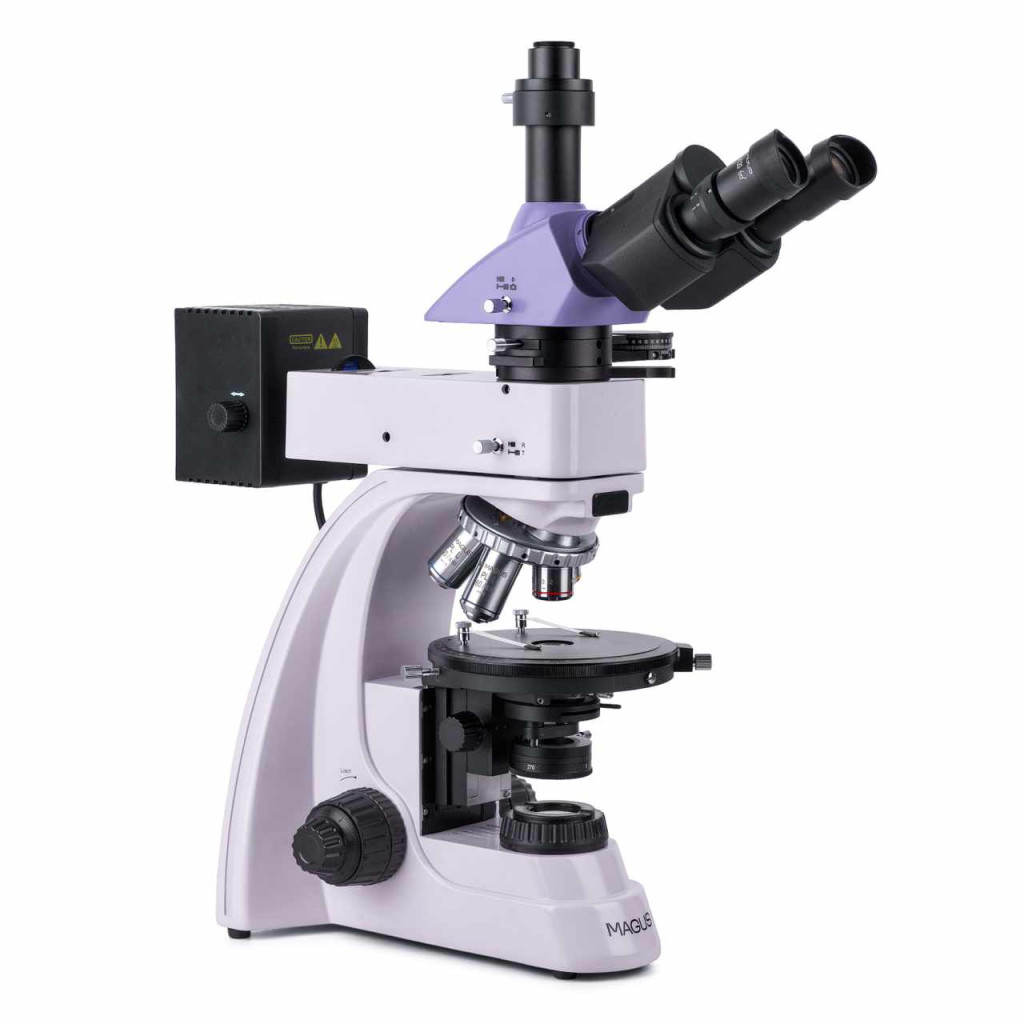

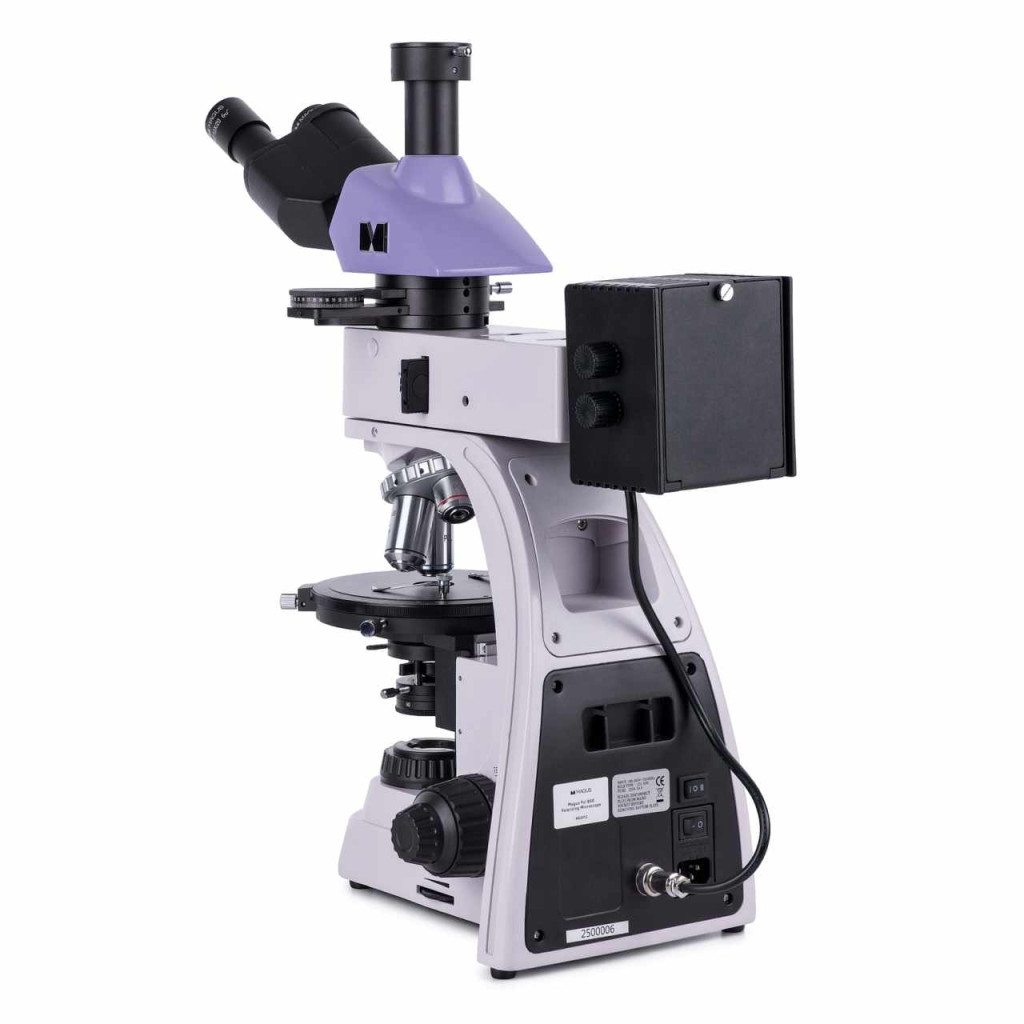

A mikroszkóp objektumok polarizált és természetes fényben való vizsgálatára készült. Áteresztett fényben geológiai mintákat, a rekeszekben pedig anizotropikus, biológiai és polimeres mintákat vizsgálhat. Visszavert fény esetén – polírozott rekeszek egy polírozott oldallal. A polírozott rekeszek vastagsága változó, általában 5–10 mm-es. A mikroszkóppal akár 15 mm vastag, átlátszatlan objektumokat is vizsgálhat. A polarizáló mikroszkópok egy anizotropikus minta kettős törését alkalmazzák a képalkotáshoz. Amikor a síkpolarizált fény anziotropikus mintán halad át, két sugárba oszlik, és megváltoztatja a polarizáció síkját. Az analizátor a fénysugarak rezgését egy síkba és tengelybe tereli, ezáltal egyidejűleg jön létre destruktív és konstruktív interferencia a két hullámfront között. Az éles, kontrasztos kép színe megváltozik a tárgyasztal forgásakor. A mikroszkóp objektívjei nem terhelik a szemet. A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze. A mikroszkóp a kristálytan, a kőzettan, az ásványtan, a kriminológia, az orvostudomány, illetve más tudományágak területén alkalmazható.

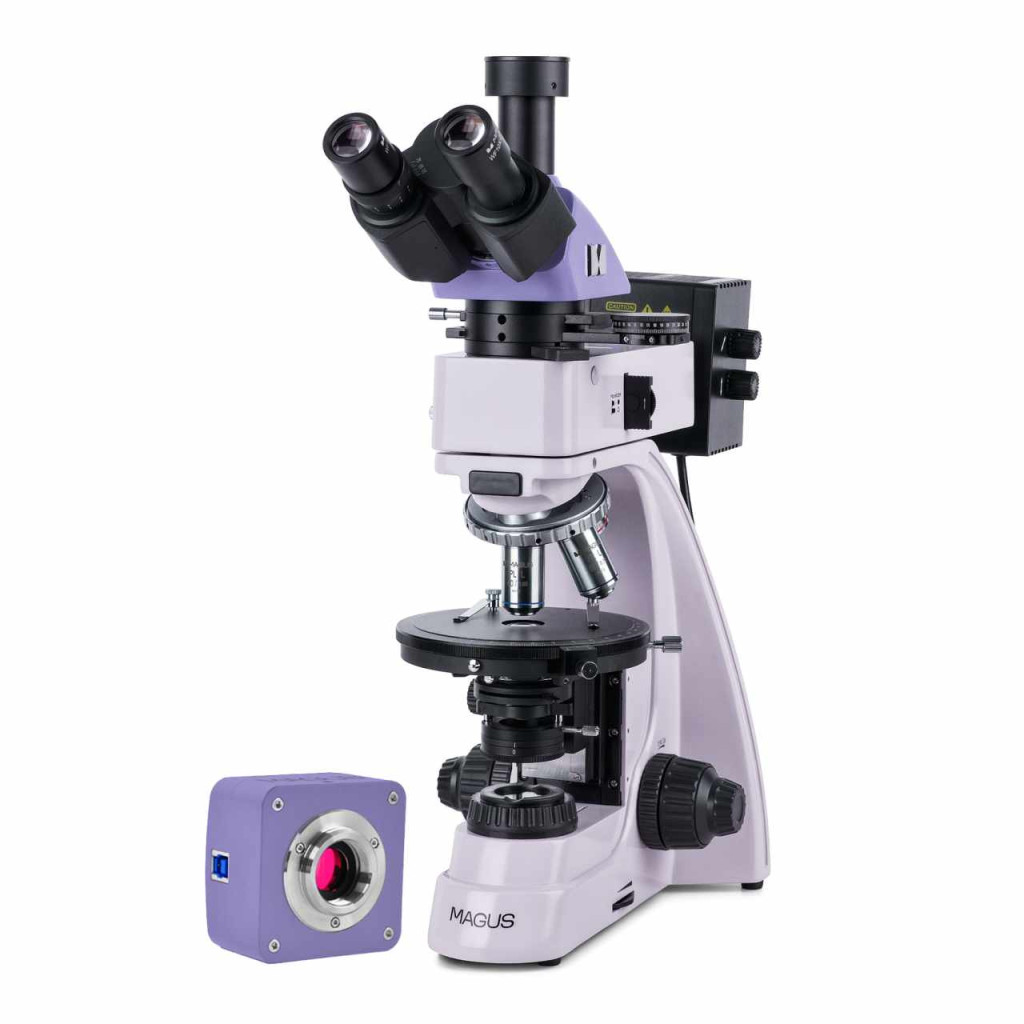

Digitális kamera
A MAGUS CBF70 egy 21 MP-es felbontású, 4/3' érzékelővel rendelkező tudományos kamera világos látóterű mikroszkópos technikához.
A kamera 5280x3954 képpont felbontású, realisztikus képet ad. A kamerát 4x, 10x, 20x és 40x objektívekkel érdemes használni. Kis nagyítású objektívekkel történő munkavégzés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa.
A videó a maximális felbontáson 17 képkocka/mp (fps) sebességgel kerül rögzítésre. Ez elegendő a mikroszkóp fókuszának a beállításához.
A felbontás csökkentésekor a sebesség 56, 67 és 192 képkocka/mp-re növekszik. A képkockák közötti átmenetek lágyabbak lesznek, a kamera pedig a minta legkisebb mozgását is észre veszi. Ezek az üzemmódok alkalmasak osztálytermi bemutatókhoz, gyorsan változó folyamatokról készülő videók rögzítéséhez és mozgó minták megfigyeléséhez.
A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebessége 10-szer gyorsabb, mint az USB 2.0-ás kamerák esetén. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.

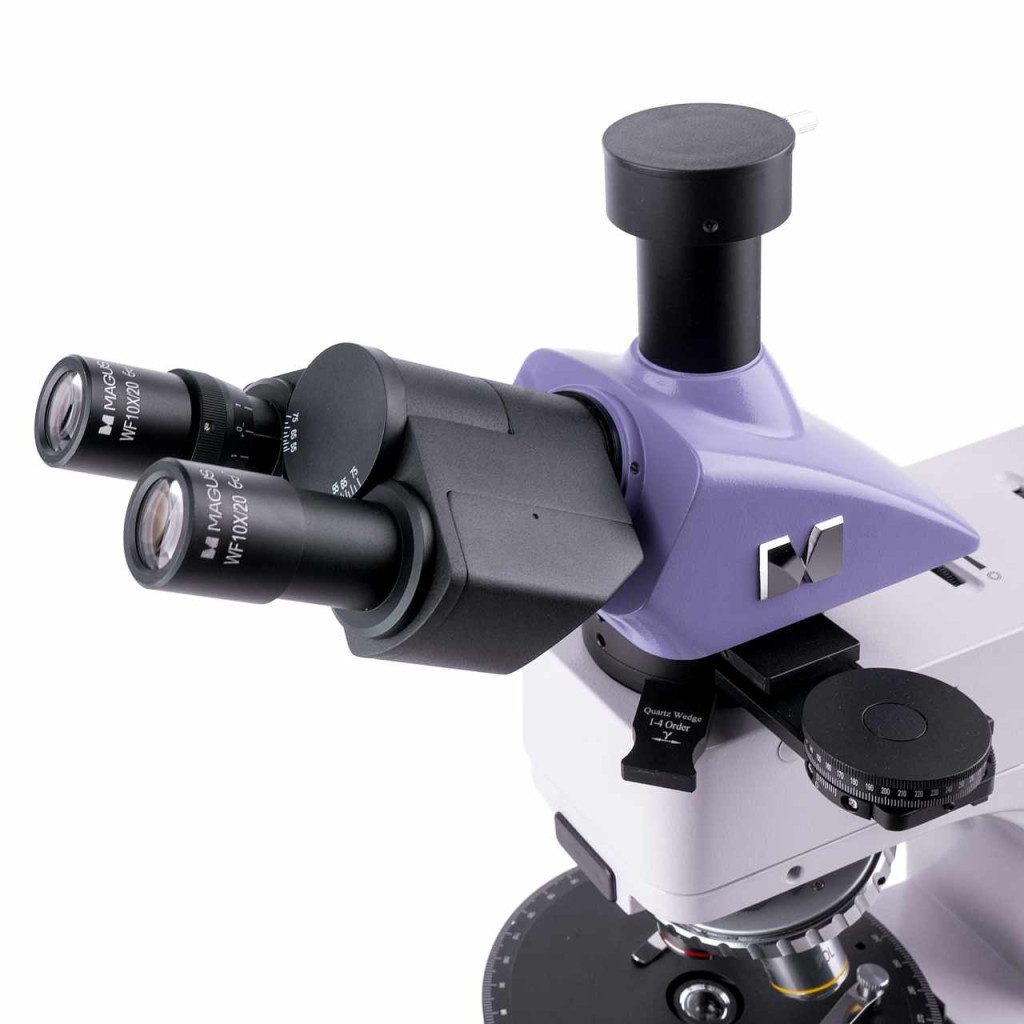

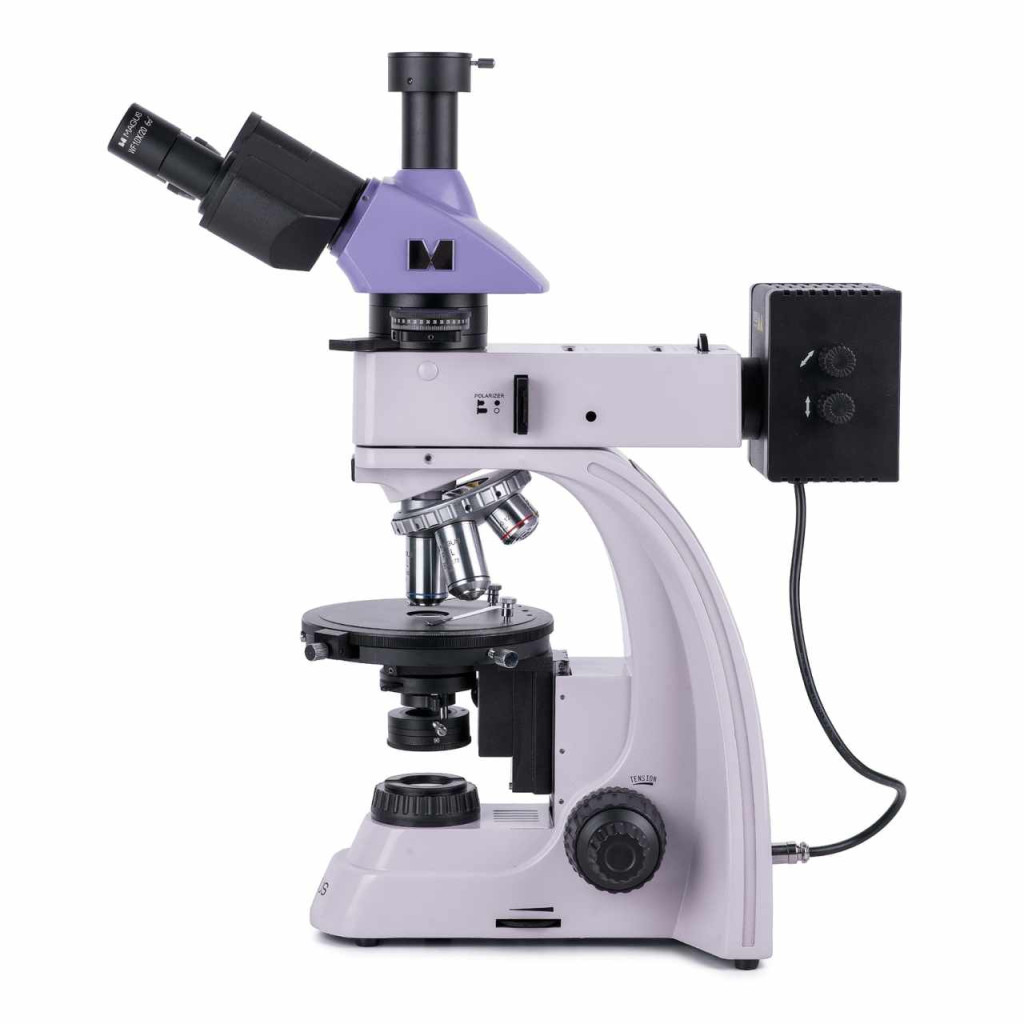

Mikroszkóp fejrész
Háromszemlencsés fejrész végtelen síkú akromatikus objektívekkel. A digitális képrögzítő eszközöket háromszemlencsés csőre szerelték. A szemlencse/kamera fényútválasztó gomb lehetővé teszi, hogy a fénysugarat a digitális kamerára vagy a szemlencsecsövekre irányítsa. A dioptria beállítása a bal oldali tubuson található.

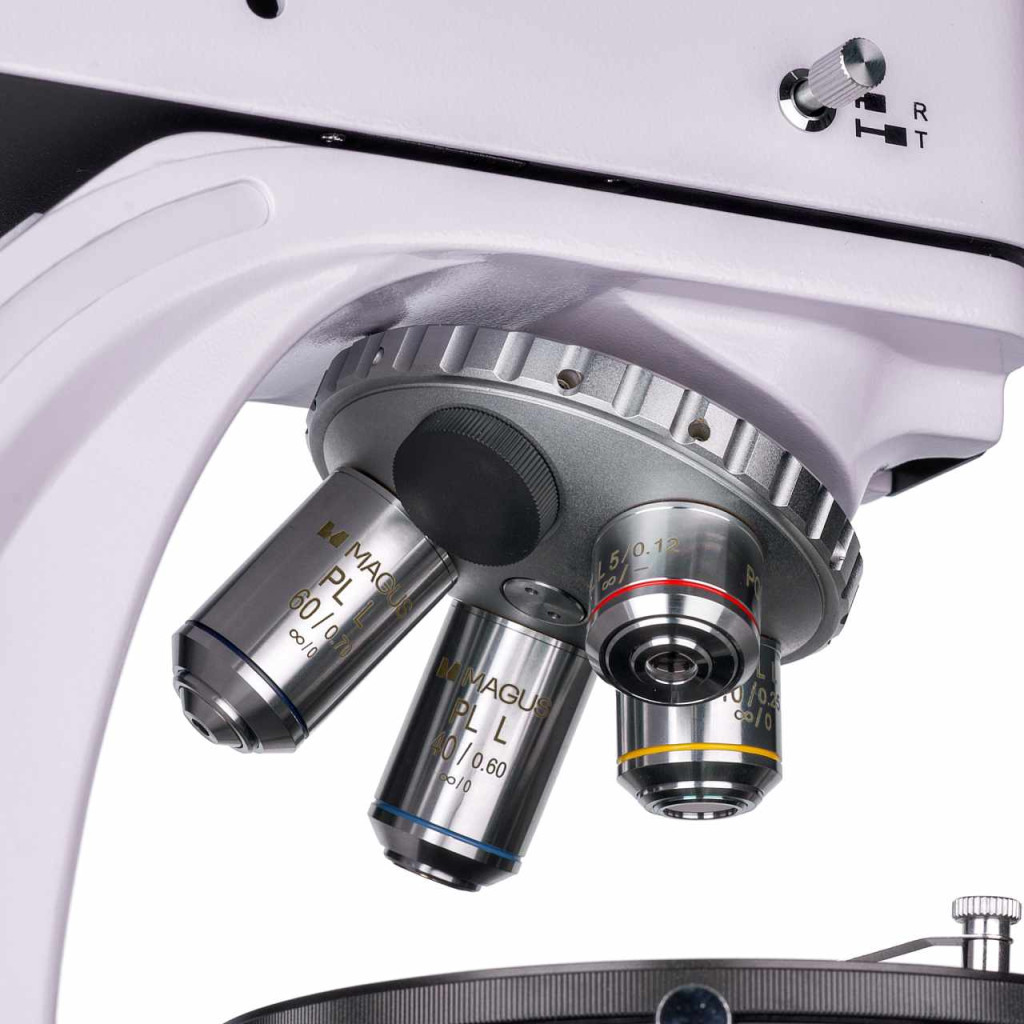

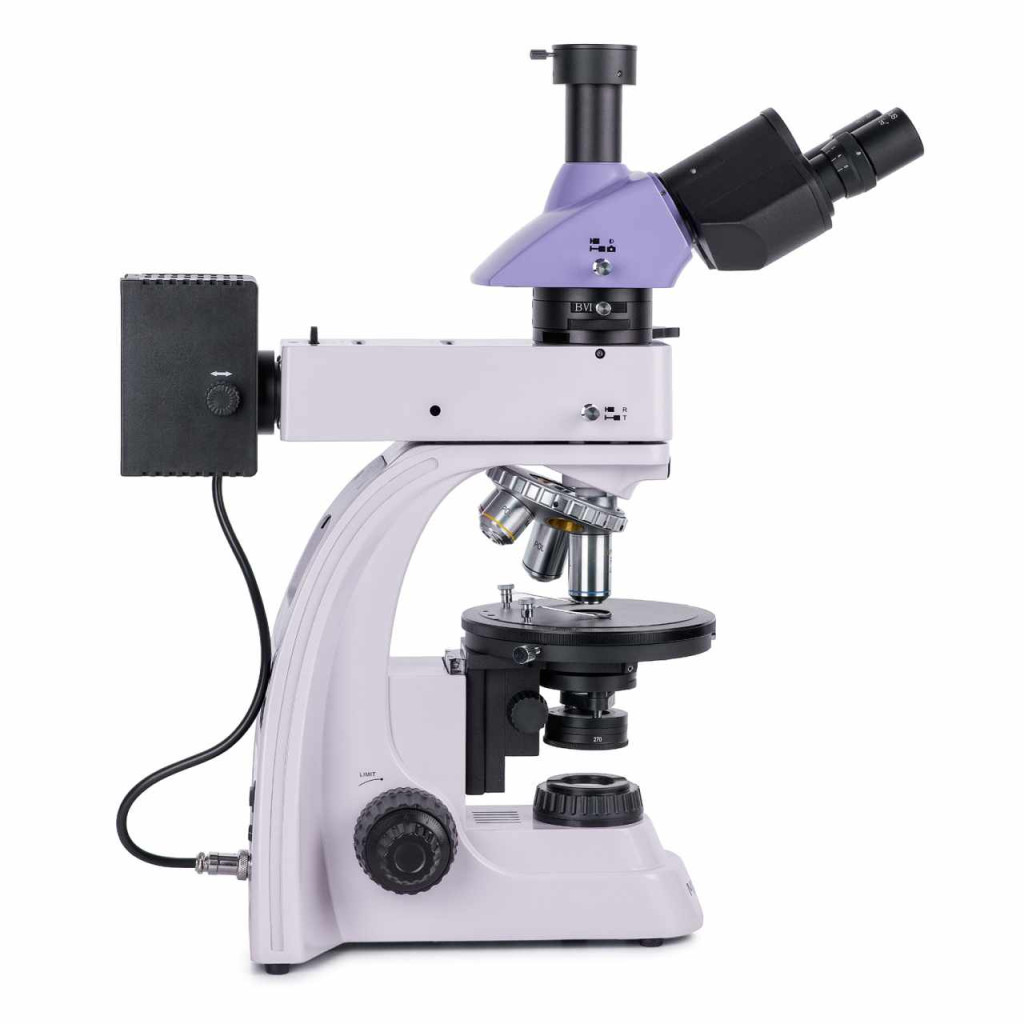

Revolverfej
Öt objektív. A fényforrás központosítására egy szabad nyílás szolgál. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A revolverfej (megfigyelőtől távol eső) kialakítása helyet szabadít fel a tárgyasztal elejénél, hogy a felhasználó lássa az optikai útvonalba illesztett objektívet. A revolverfej rekeszei középen helyezkednek el az objektív és a mikroszkóp optikai tengelyének beigazításához.
Objektívek
A végtelen síkú akromatikus objektíveket kifejezetten a polarizált fény megfigyelésére tervezték: A szemkímélő optika szavatolja, hogy a kettős törés a mintáról érkezzen, ne pedig az optikai elemekről. Az objektívek a minták fedőlemez nélküli tanulmányozásához készültek.
Fókuszáló mechanizmus
A koaxiális durva- és finomélesség-állító gombok az állvány alján, kétoldalon találhatók. A felhasználó az asztalra helyezheti a kezét, és megfigyelés közben nyugodt pózt vehet fel. A fókusz gördülékenyen és erőfeszítés nélkül beállítható. A fókuszáló mechanizmus lehetővé teszi a mikroszkóp gyors beállítását a vizsgálat tárgyának megváltozását követően. Erre a célra egy durvafókusz-rögzítő gomb található a jobb oldalon. A durva feszesség a bal oldali gyűrű elforgatásával állítható.
Tárgyasztal
A tárgyasztal 360°-ban forgatható a mintának a polarizáló és az analizátor egymást keresztező tájolása esetén bekövetkező színváltozásának megtekintéséhez. A tárgyasztal forgásszög-fokozatokkal rendelkezik. A nóniuszskálával a mérések 0,1° pontossággal végezhetők. A tárgyasztal két csavarral állítható középre, mert egy anizotropikus tárgy polarizált fényben történő elemzéséhez a tárgyasztal forgásszögének a mikroszkóp optikai tengelyéhez való precíz beállítására van szükség.

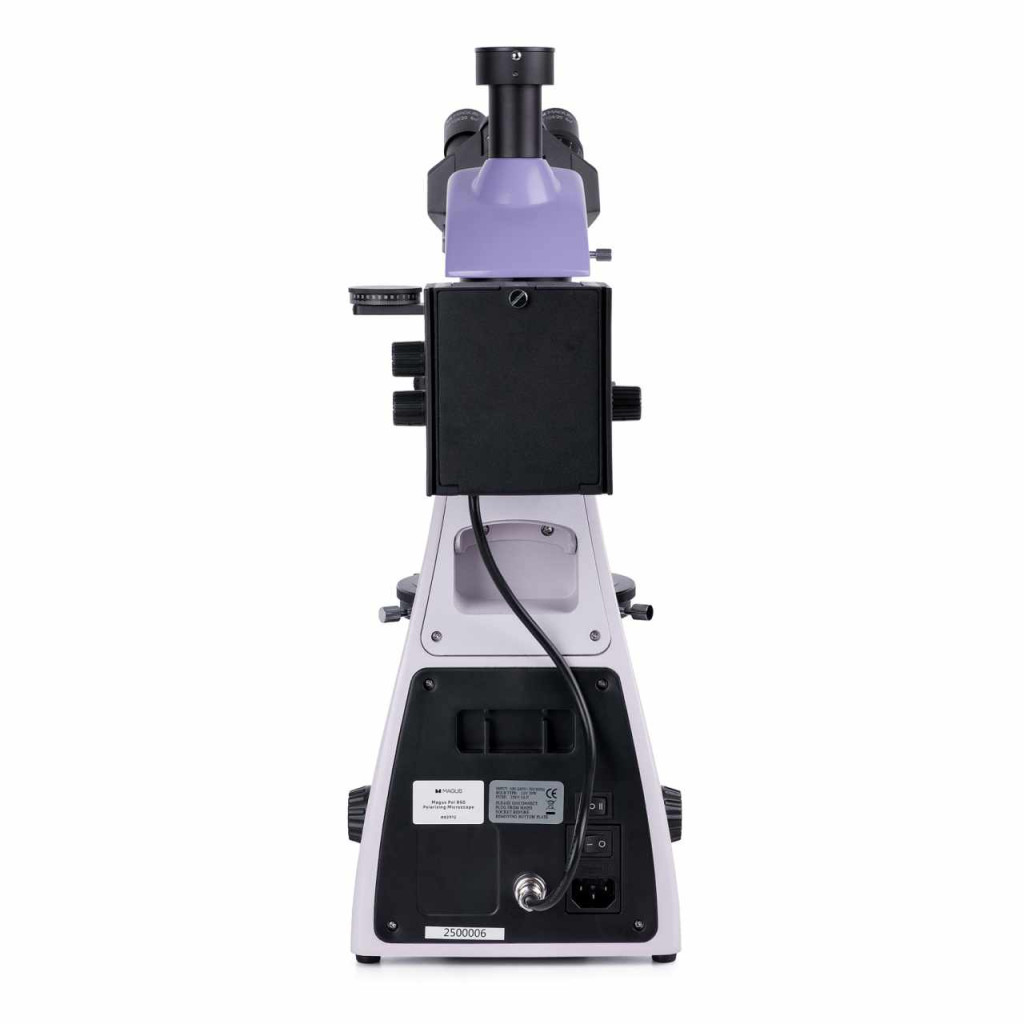

Fényforrás
A 30 W-os halogén izzókat mind a visszavert, mind az áteresztett megvilágításhoz használják. A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a kényelmes munkavégzést. A 30 W-os izzó elég fényes a fénymikroszkópiához és a polarizált fénymikroszkópiához használt, 4x–100x nagyítású objektívekkel történő megfigyeléshez.
Visszaverődő fényt használó megvilágítás
A világítási rendszer lehetővé teszi a Köhler-világítás beállítását. A tárgyoldali fényrekesz és az apertúra rekesz gyárilag előre központosított, további központosításra nincs szükség. Szükség esetén a rekeszek központosító csavarokkal állíthatók. A fényforrás három tengely mentén központosított. Az eltávolítható analizátor és polarizátor a polarizációs mikroszkóp technikához szükséges. A polarizátor 0–360°-ben forog, az analizátor 360°-ban forog, az analizátoron található nóniuszskála pedig pontos szögmérést tesz lehetővé. Egy sor szűrő segíthet beállítani a színvisszaadást.
Áteső fényes megvilágítás
Köhler-világítás: állítható tárgyoldali diafragma középre igazított, állítható magassággal rendelkező Abbe-kondenzor szabályozható apertúra diafragmával és forgatható segédlencsékkel. NA=1,25. A polarizáló 0–360°-ban forgatható, négy forgásszögét (0°, 90°, 180°, 270°) a skála jelölései jelzik. Az analizátor 360°-ban forog, az analizátoron található nóniuszskála pontos szögmérést tesz lehetővé.
Köhler-világítás visszavert és áteső fényben
A Köhler-világítás beállítása javítja a minta képminőségét. Ilyen világítással minden objektív esetén maximális felbontást érhet el, a látómező megvilágítása egységes lesz, a szélek elsötétedése nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.
A minták tanulmányozása polarizált fényben
A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze. Az analizátor a fény útjába mozdul annak érdekében, hogy az objektumok polarizált fényben legyenek megfigyelhetők. A polarizáló és az analizátor forgásakor megváltozik a polarizációs szög. A két szűrő „0” pozícióba állításával azok egymásra merőleges helyzetbe kerülnek. A mikroszkópállvány forgatásakor a minta felülete a polarizációs szögtől függően másképp veri vissza a fényt. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók. A kompenzátorok úgy készültek, hogy javítsák a gyenge kettős törésű minták kontrasztját.
Tartozékok
Többféle tartozék is készült ehhez a mikroszkóphoz. Extra objektívek használhatók a legfeljebb 0,32 µm méretű objektumok tanulmányozásához. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az extra szemlencsék segítik a gyakrabban használt objektívek teljes körű kihasználását. Egy digitális kamera monitorra vetíti a mikroszkóp képét, fájlokat tárol, valamint olyan szoftverrel rendelkezik, amely valós időben rögzíti a mintán végzett méréseket. Az objektumok mérését kalibrációs tárgylemez segíti, amely egy skála vagy a kamera szoftvere segítségével szemlencsével kombinálható.
A mikroszkóp főbb jellemzői:
- Az áttetsző és az átlátszatlan anizotropikus minták polarizált és természetes fényben való vizsgálata
- Erőteljes, 30 W-os halogén áteresztett fény és fényvisszaverő fényforrás, amelyek fényes természetes fényt biztosítanak
- Bertrand-lencsék konoszkópiához és ortoszkópiához, kompenzátorokhoz és Köhler-világítás áteresztett fénnyel és fényvisszaverő világítással
- Háromszemlencsés fejrész háromszemes tubussal digitális fényképezőgép felszereléséhez 100:0 és 0:100 sugárelosztás
- A sík-akromatikus, szemkímélő objektívek kiküszöbölik a hamis optikai hatásokat
- A revolverfej rekeszei és a tárgyasztal kényelmesen beállíthatók
- Forgatható, kerek tárgyasztal nóniuszskálával a precíz szögmérésért
- Opcionális tartozékok széles választéka
A kamera főbb jellemzői:
- 4x, 10x, 20x és 40x objektívekkel történő világos látóterű mikroszkópos megfigyelésekhez
- 21 MP-es felbontás: kis nagyítású objektívekkel történő munkavégzés esetén a kamera segít, hogy Ön a finomabb részleteket is megláthassa
- Maximális felbontáson a 17 képkocka/mp elegendő a fókusz beállításához
- Csökkentett felbontáson akár 192 képkocka/mp is elérhető, így osztálytermi bemutatókhoz, mozgó minták megfigyelésére, videórögzítésre is használható – a minta mozgása késés és akadozás nélkül megfigyelhető
- A háttérvilágításos, színes SONY Exmor CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok között is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- USB 3.0 interfész a gyors, zökkenőmentes adatátvitelhez
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső megjelenítésre, valamint lineáris és szögmérésre

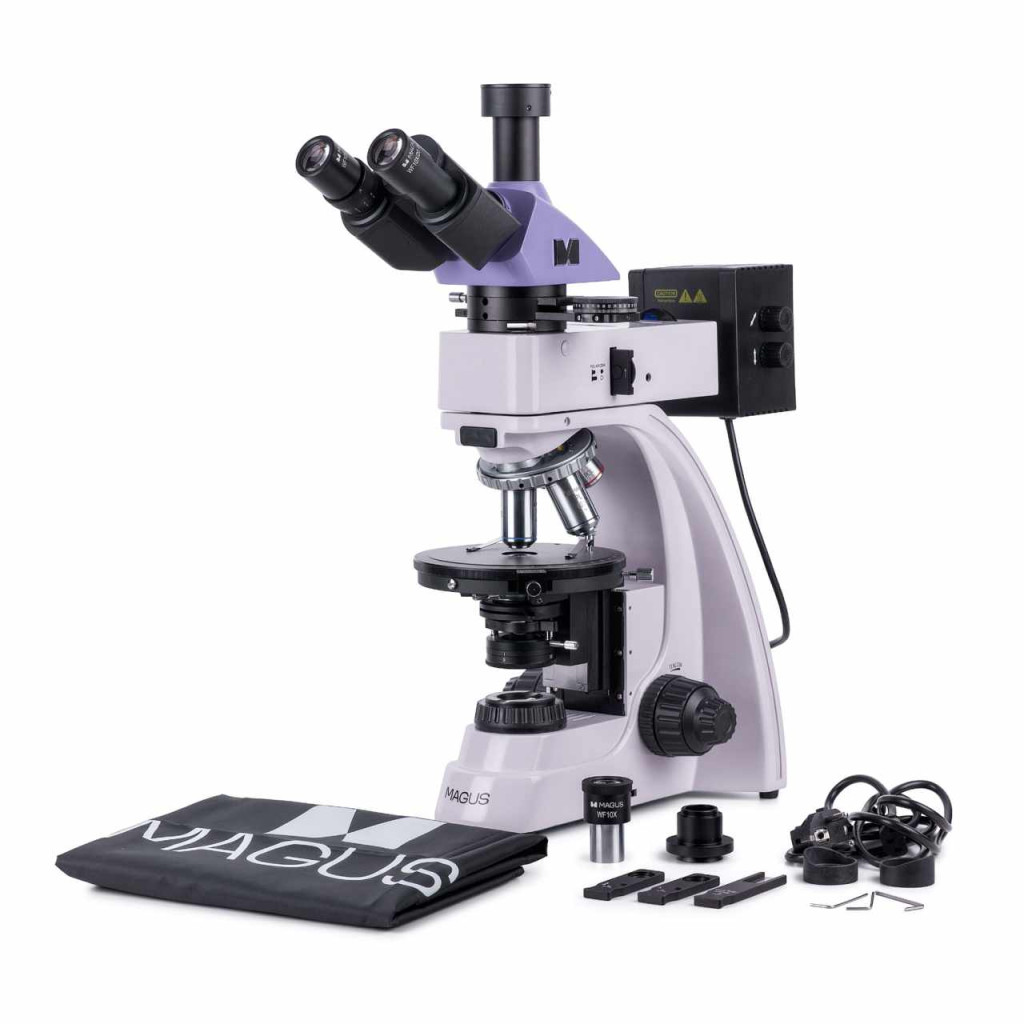

A készlet tartalma:
- MAGUS CBF70 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész
- Közbenső cső Bertrand-lencsékkel analizátorral és kompenzátor-rekesszel
- Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,6 (rugós) SzM 3,98 mm
- Végtelen síkú akromatikus objektív: PL 60x/0,7 (rugós) SzM 2,03 mm
- 10x/20 mm szemlencse (2 db)
- 10x/20 mm-es skálázott szemlencse. Skálaérték: 0,1 mm
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 16x/11 mm szemlencse (2 db)
- 20x/11 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 2,5x/0,07 SzM 11 mm
- Végtelen síkú akromatikus objektív: PL 50x/0,7 (rugós) SzM 3,69 mm
- Végtelen síkú akromatikus objektív: PL 80x/0,8 (rugós) SzM 1,25 mm
- Végtelen síkú akromatikus objektív: PL 100x/0,85 (rugós) SzM 0,4 mm
- Mechanikus tárgyasztal-rögzítés
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság, év | 5 |
| EAN | 5905555018546 |
| A csomag méretei (HxSzxM):, cm | 44.7x42.2x67.5 |
| Szállítási súly, kg | 11.5 |
| Fejrész | trinokuláris |
| Fej dőlésszöge | 30° |
| Szemlencsecső átmérője, mm | 23.2 |
| Objektívek | végtelen síkú akromatikus, szemkímélő: PL 5x/0,12 PL 10x/0,25 PL 40x/0,6 PL 60x/0,7 (*opcionális: PL 2,5x/0,07 PL 50x/0,7 PL 80x/0,8 PL 100x/0,85) 45 mm-es parfokális magasság, a minták fedőlemez nélküli vizsgálatához készült |
| Forgó tárgylencsefoglalat | 5 objektívhez, középre állítható |
| Munkatávolság, mm | 26,1 (5x) 5,0 (10x) 3,98 (40x) 2,03 (60x) 11 (2,5x) 3,69 (50x) 1,25 (80x) 0,4 (100x) |
| Tárgyasztal, mm | Ø150 |
| Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
| Kondenzor | NA 1,25 Abbe-kondenzor állítható apertúra diafragmával és forgatható lencsékkel |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Fényerősség-szabályozás | yes |
| Fényforrás típusa | visszavert és áteső fény: 12 V/30 W |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Fényforrás elhelyezkedése | két helyen |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Maximális felbontás, képpont | 5280x3954 |
| Érzékelő mérete | 4/3' (17,4x13,0 mm) |
| Képpont méret, μm | 3.3x3.3 |
| Fényérzékenység | 399 mV 1/30 mp-nél |
| Jel/zaj arány | 0,1 mV 1/30 mp-nél |
| Expozíció | 0,1 ms – 15 mp-cel |
| Videófelvétel | yes |
| Videófelvétel | igen |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Szoftver | MAGUS View |
| Rendszerkövetelmények | Windows 8/10/11 (32bit and 64bit), Mac OS X, Linux, up to 2.8GHz Intel Core 2 or higher, minimum 2GB RAM, USB3.0 port, CD-ROM, 17' or larger display |
| Rögzítés típusa | C-foglalat |
| Kamera tápellátása | DC, 5V, from computer USB port a 12V, 3A adapter for Peltier element |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
| Típus | biológiai, fény/optikai, digitális |
| Fúvóka | Siedentopf |
| Nagyítás foka, x | 50–600 alapkonfiguráció (*opcionális: 25–1000/1600/2000) |
| Szemlencsék | 10х/20 10x/20 skálával (*opcionális: 16x/11 20х/11) |
| Tárgyasztal | 360°-ban forgatható, középre igazítható, a forgásszög 1°-os fokozataival nóniuszskála 0,1° pontosságú szögméréshez |
| Megvilágítás | halogén |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényszűrők | visszaverődő fényű: matt, sárga, zöld, kék |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Polarizátor | áteső fényű: 0°, 90°, 180°, 270° jelölése a skálán 360°-ban forgatható visszaverődő fényű: leszerelhető |
| Közbenső cső | beépített analizátor 0–360°-os forgathatósággal nóniuszskála 0,1° pontosságú szögméréshez Bertrand-lencsék rekesz a kompenzátorok beszereléséhez |
| Kompenzátor | λ kompenzátor λ/4 kompenzátor kvarc ék |
| Használat | laboratóriumi/orvosi |
| Vizsgálati módszer | világos látótér, polarizáció |
| Tok/doboz/táska a készletben | porvédő |
| Képkockasebesség, fps (milyen felbontás mellett) | 17 (5280x3954) 17 (3952x3952) 56 (2640x1976) 67 (1760x1316) 192 (584x438) |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Videóformátum | kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Fehéregyensúly | automatikus/kézi |
| Expozíció-szabályozás | automatikus/kézi |
| Szoftver-tulajdonságok | képméret, fényerő, expozíciós idő |
| Kimenet | USB 3.0, 5 Gb/s |
| Váz | tömör alumínium |
