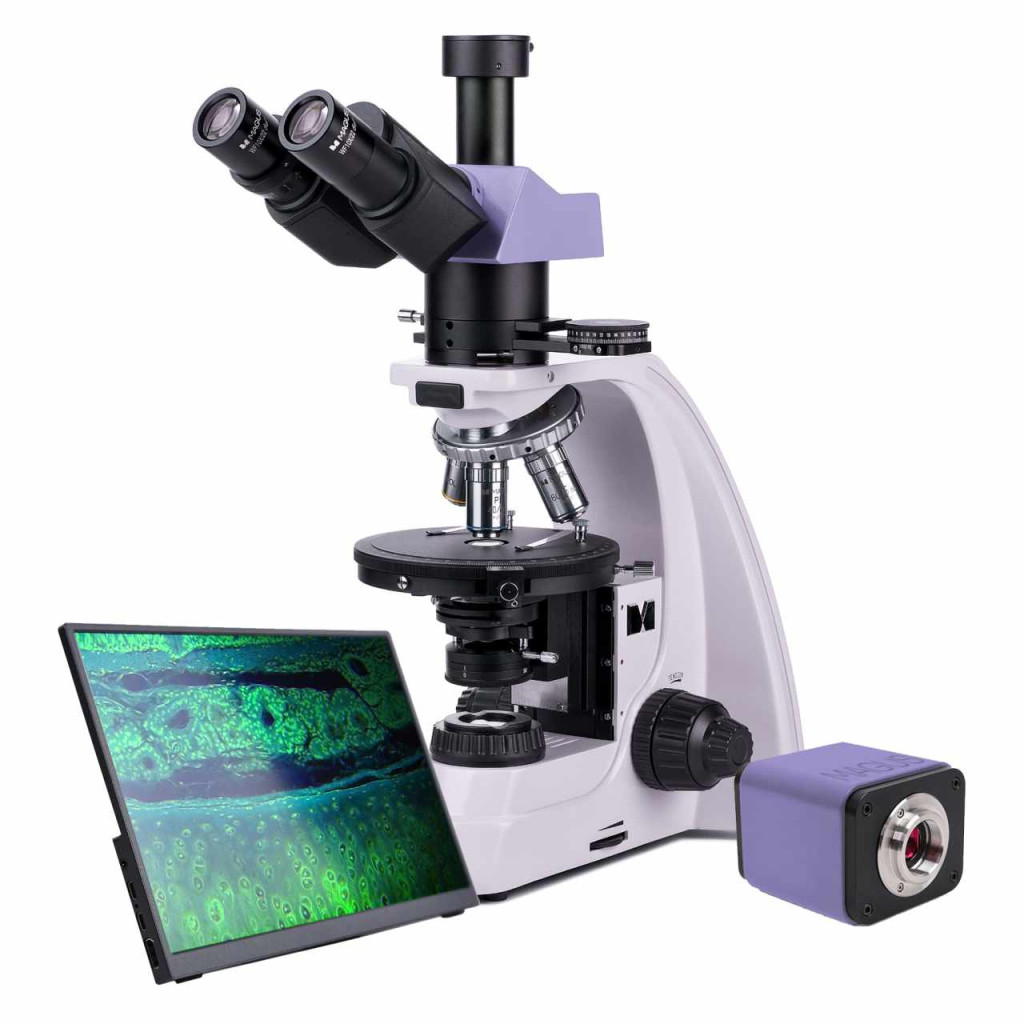

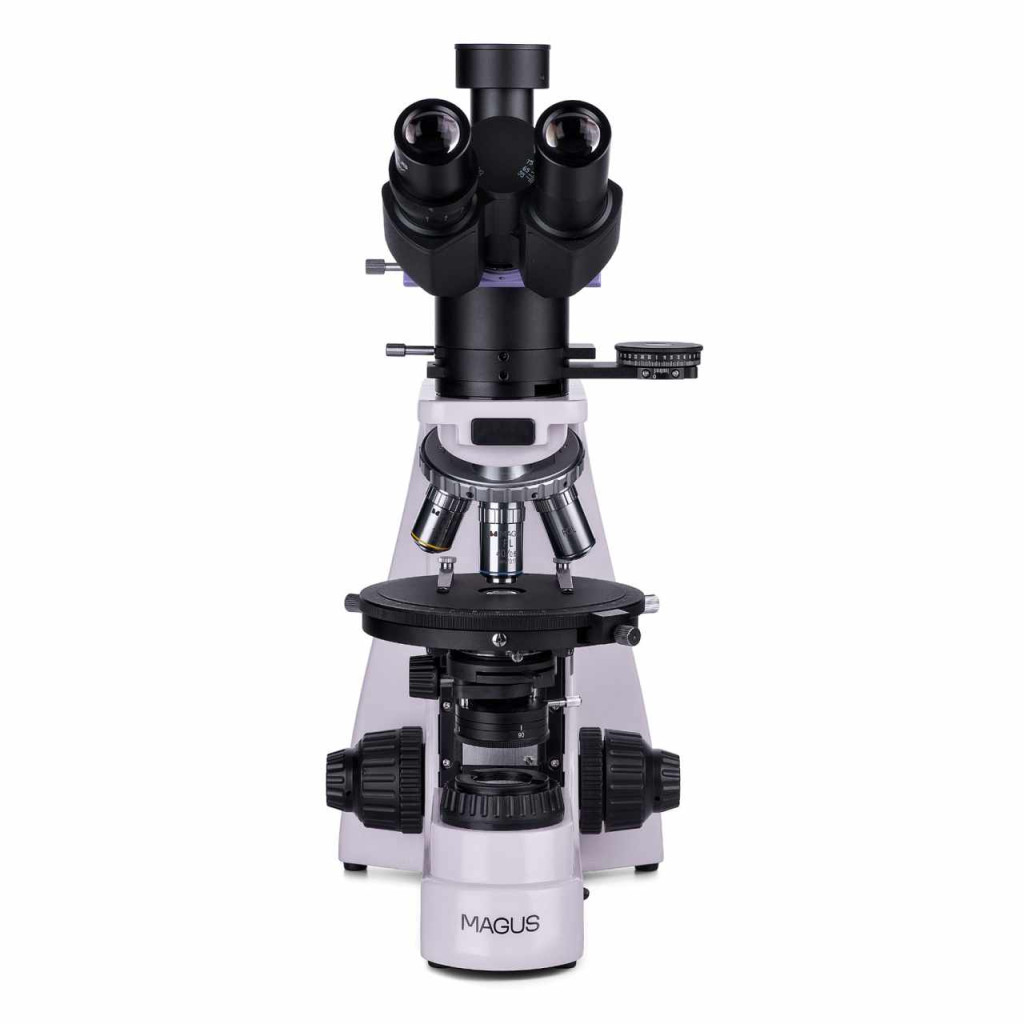

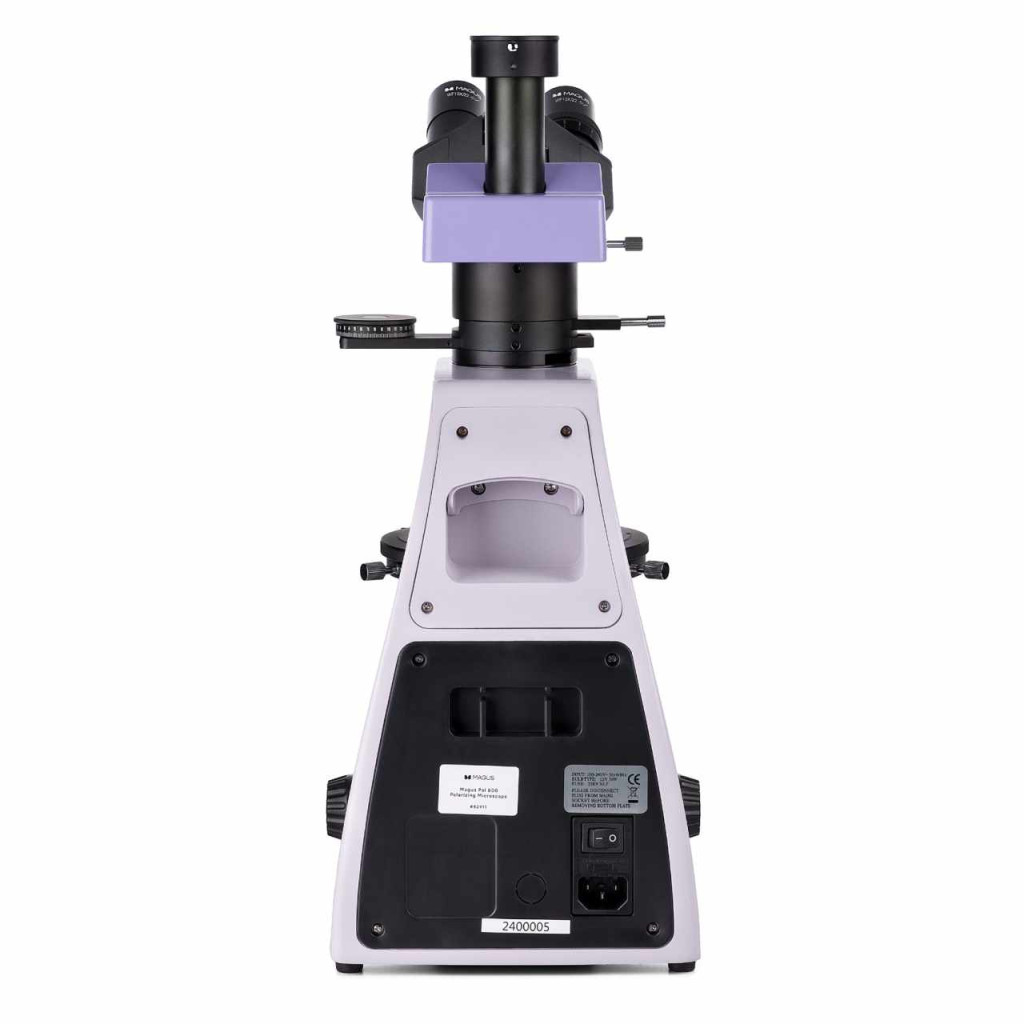

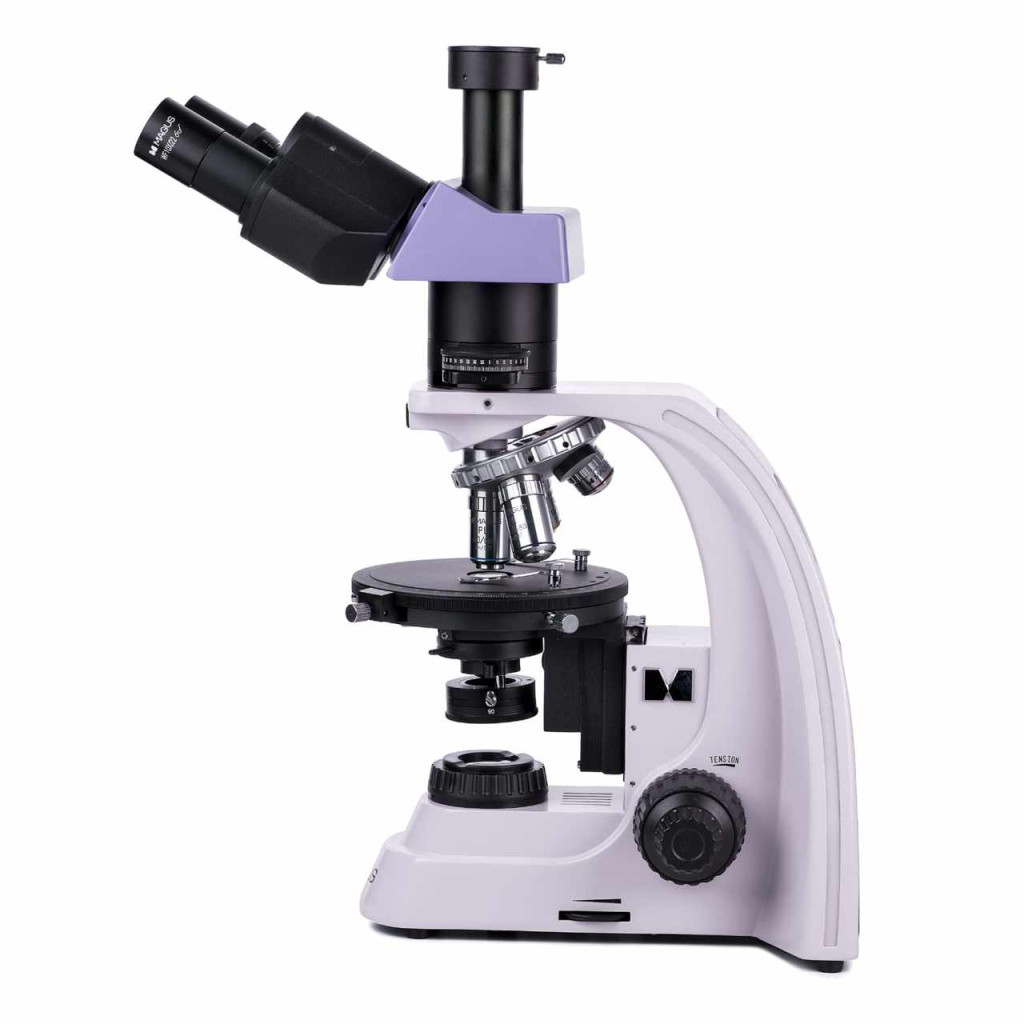

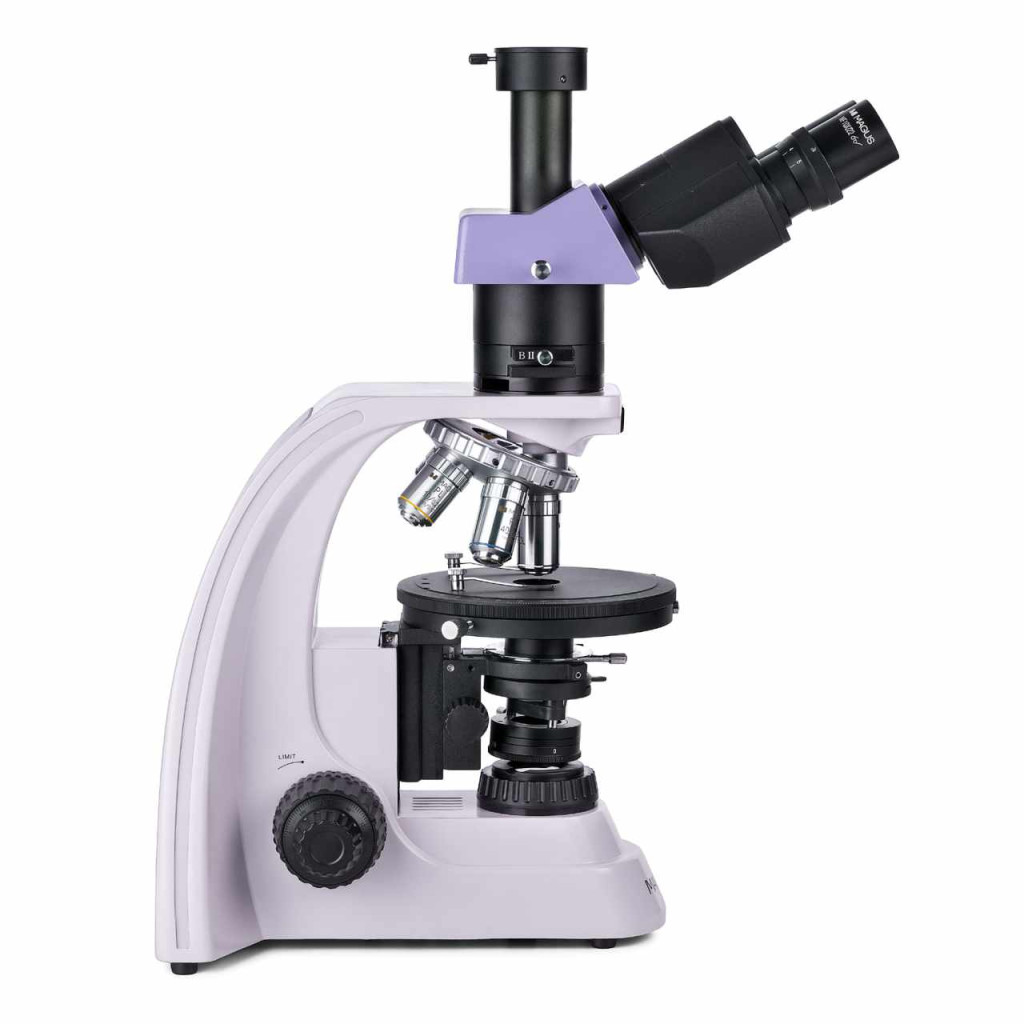

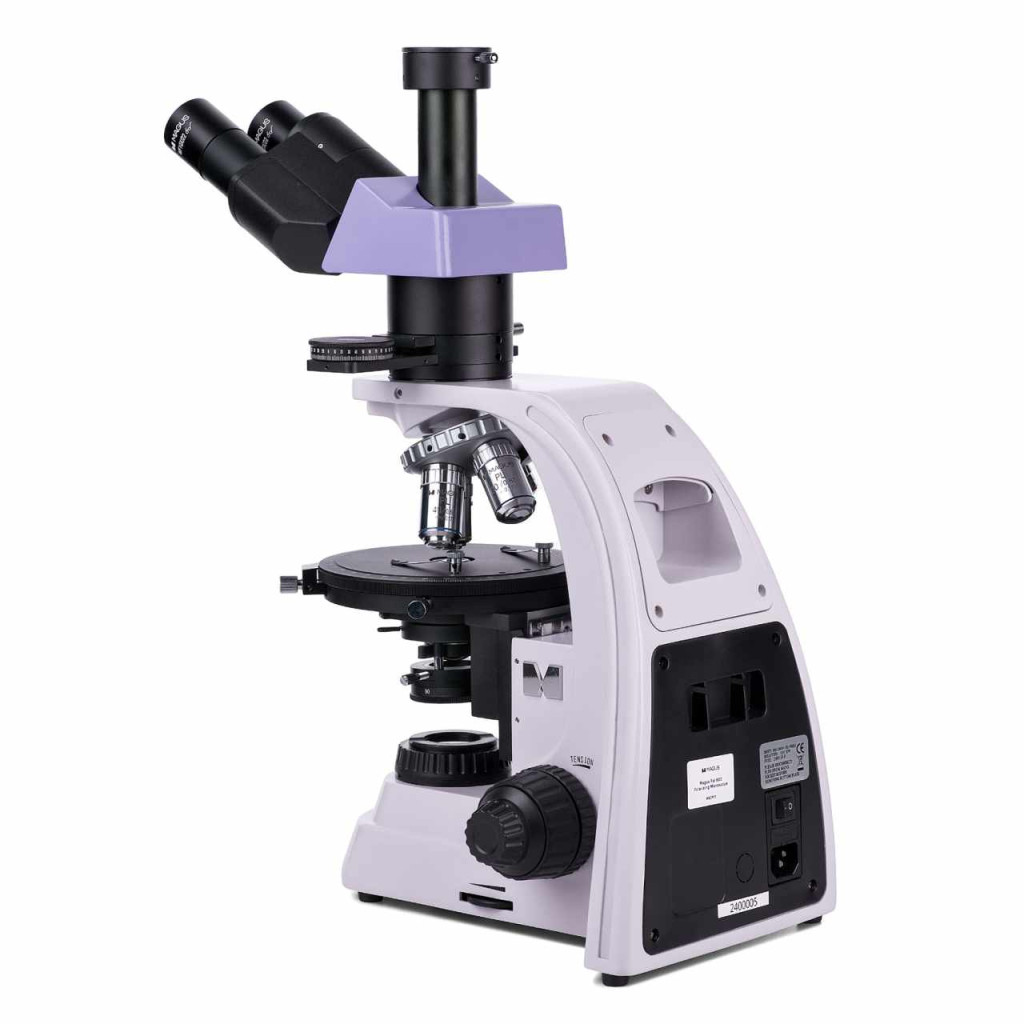

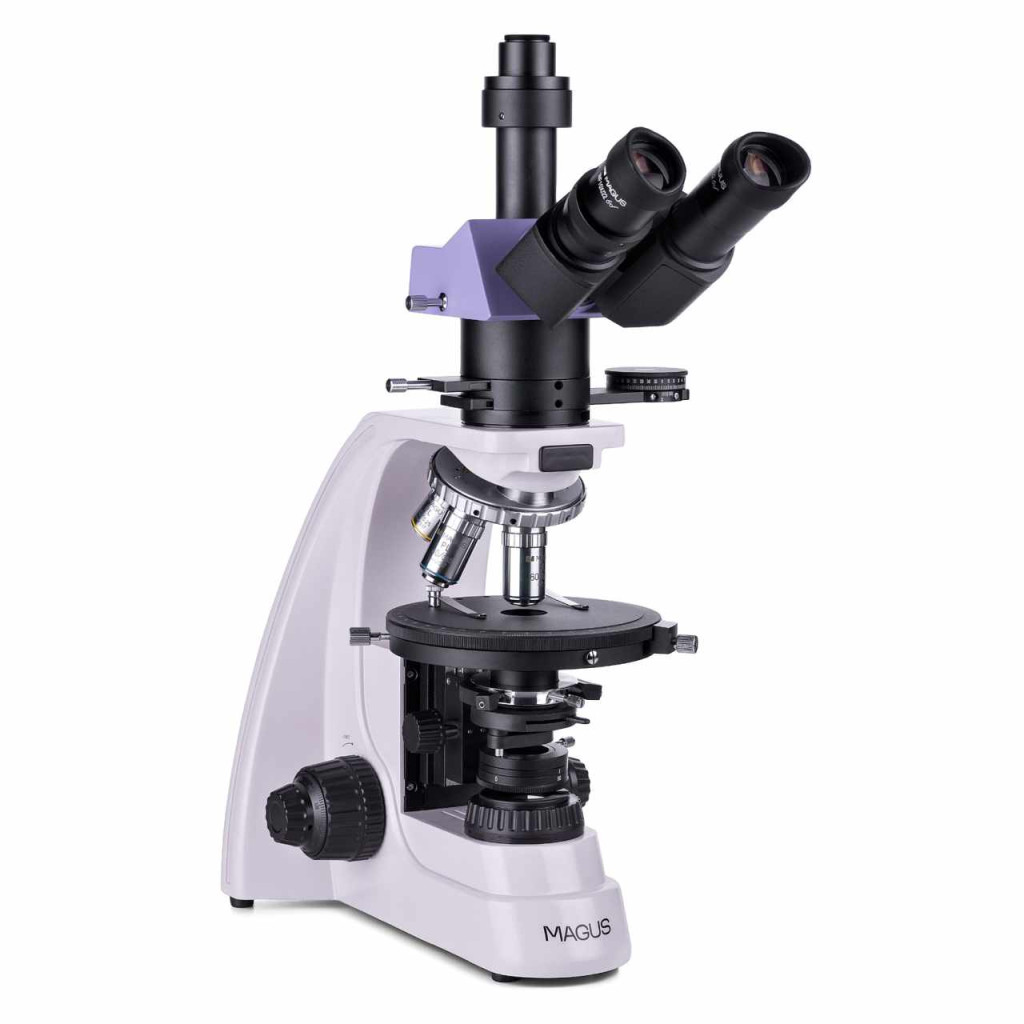

A mikroszkóp anizotropikus, geológiai, biológiai és polimeres minták polarizált, illetve áteső fényben való vizsgálatához készült. A polarizáló mikroszkópok egy anizotropikus minta kettős törését alkalmazzák a képalkotáshoz. Amikor a síkpolarizált fény anziotropikus mintán halad át, két sugárba oszlik, és megváltoztatja a polarizáció síkját. Az analizátor a fénysugarak rezgését egy síkba és tengelybe tereli, ezáltal egyidejűleg jön létre destruktív és konstruktív interferencia a két hullámfront között. Az éles, kontrasztos kép színe megváltozik a tárgyasztal forgásakor. A mikroszkóp objektívjei nem terhelik a szemet. A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze. A mikroszkóp a kristálytan, a kőzettan, az ásványtan, a kriminológia, az orvostudomány, illetve más tudományágak területén alkalmazható.
Digitális kamera
A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.
Monitor
A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.
Mikroszkóp fejrész
Háromszemlencsés fejrész végtelen síkú akromatikus objektívekkel. A digitális képrögzítő eszközöket háromszemlencsés csőre szerelték. A szemlencse/kamera fényútválasztó gomb lehetővé teszi, hogy a fénysugarat a digitális kamerára vagy a szemlencsecsövekre irányítsa. A dioptria beállítása a bal oldali tubuson található.

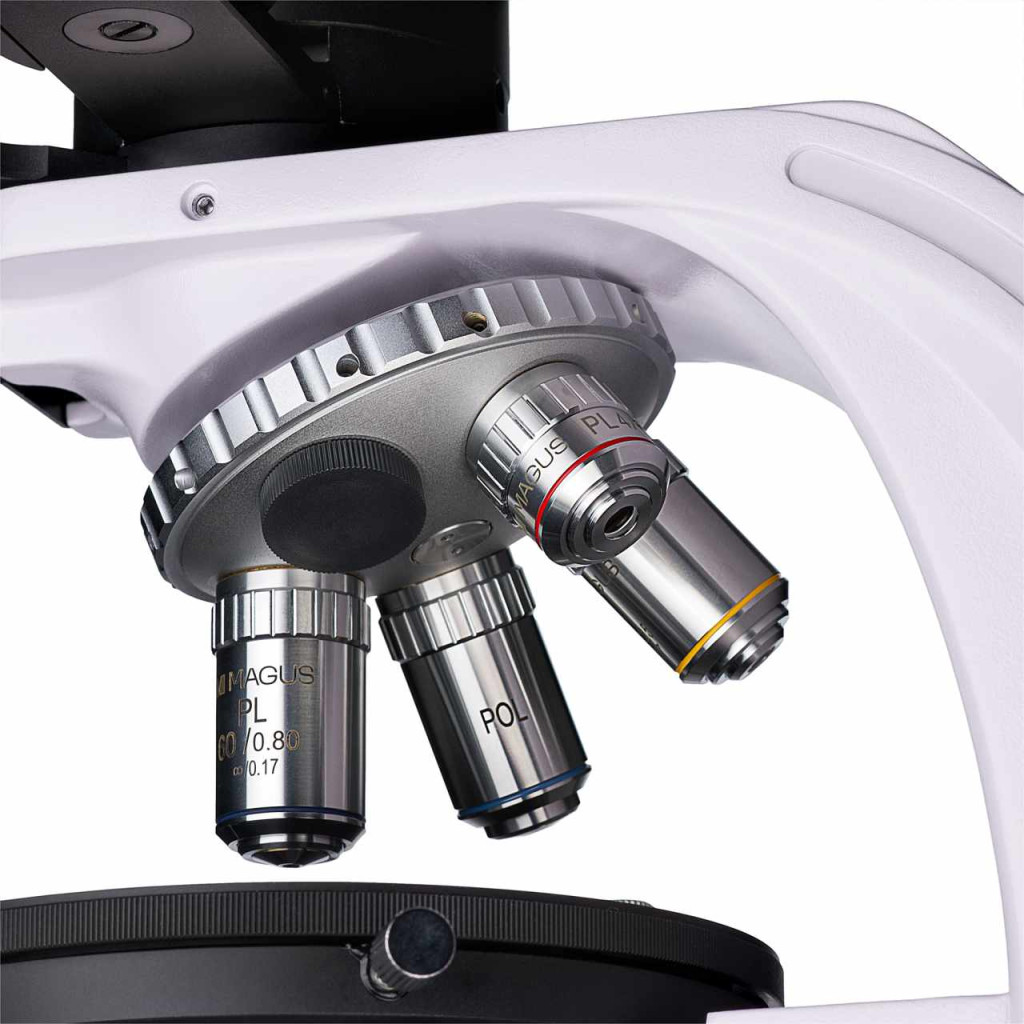

Revolverfej
Öt objektív. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A revolverfej (a megfigyelőtől távol eső) kialakítása helyet szabadít fel a tárgyasztal elejénél, hogy a felhasználó lássa az optikai útvonalba illesztett objektívet. A revolverfej rekeszei középen helyezkednek el az objektív és a mikroszkóp optikai tengelyének beigazításához.
Objektívek
A végtelen síkú akromatikus objektíveket kifejezetten a polarizált fény megfigyelésére tervezték: A szemkímélő optika szavatolja, hogy a kettős törés a mintáról érkezzen, ne pedig az optikai elemekről. 0,17 mm vastagságú fedőlemezzel való használatra készült.
Fókuszáló mechanizmus
A koaxiális durva- és finomélesség-állító gombok az állvány alján, kétoldalon találhatók. A felhasználó az asztalra helyezheti a kezét, és megfigyelés közben nyugodt pózt vehet fel. A fókusz gördülékenyen és erőfeszítés nélkül beállítható. A fókuszáló mechanizmus lehetővé teszi a mikroszkóp gyors beállítását a vizsgálat tárgyának megváltozását követően. Erre a célra egy durvafókusz-rögzítő gomb található a jobb oldalon. A durva feszesség a bal oldali gyűrű elforgatásával állítható.

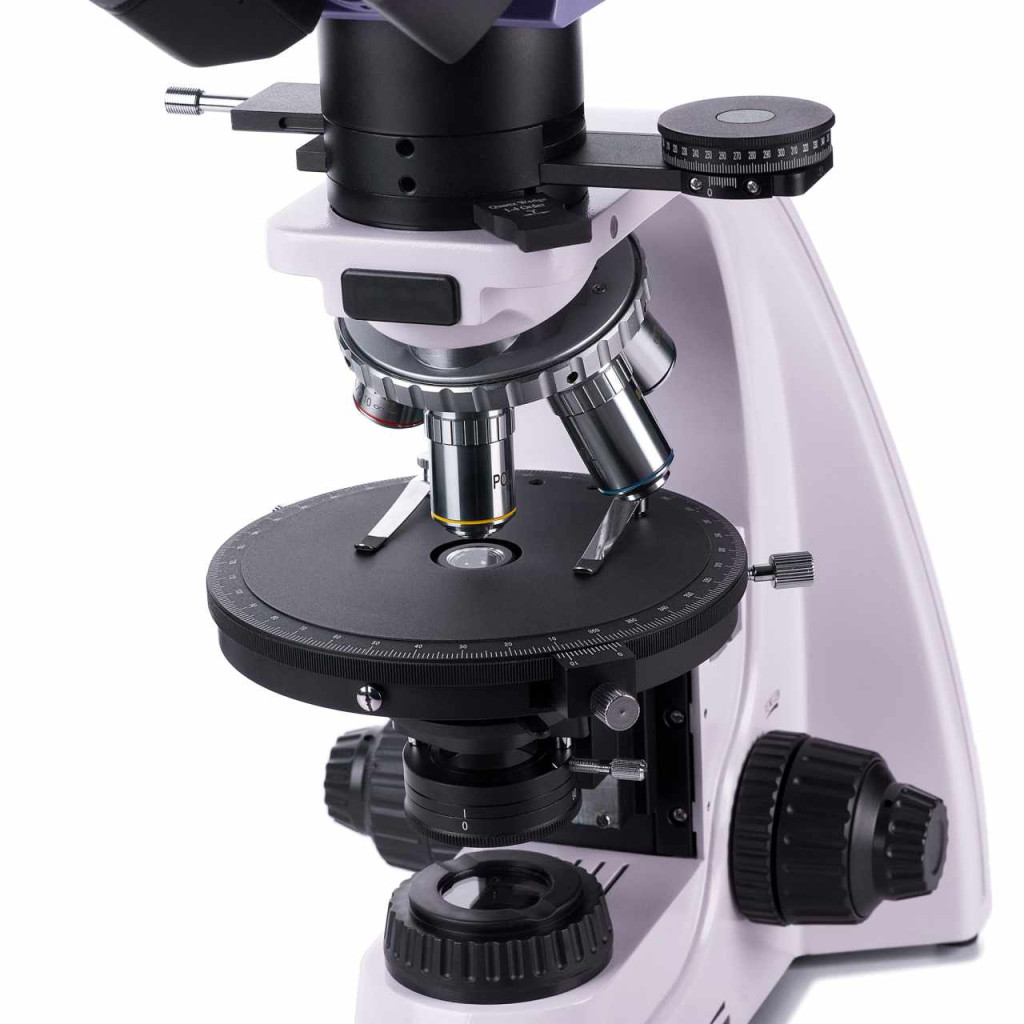

Tárgyasztal
A tárgyasztal 360°-ban forgatható a mintának a polarizáló és az analizátor egymást keresztező tájolása esetén bekövetkező színváltozásának megtekintéséhez. A tárgyasztal forgásszög-fokozatokkal rendelkezik. A nóniuszskálával a mérések 0,1° pontossággal végezhetők. A tárgyasztal két csavarral állítható középre, mert egy anizotropikus tárgy polarizált fényben történő elemzéséhez a tárgyasztal forgásszögének a mikroszkóp optikai tengelyéhez való precíz beállítására van szükség.
Fényforrás
A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a kényelmes munkavégzést. A 30 W-os izzó elég fényes a fénymikroszkópiához és a polarizált fénymikroszkópiához használt, 4x–100x nagyítású objektívekkel történő megfigyeléshez.
Áteső fényes megvilágítás
Köhler-világítás: állítható tárgyoldali diafragma középre igazított, állítható magassággal rendelkező Abbe-kondenzor szabályozható apertúra diafragmával és forgatható segédlencsékkel. NA=1,25. A polarizáló 0–360°-ban forgatható, négy forgásszögét (0°, 90°, 180°, 270°) a skála jelölései jelzik. Az analizátor 90°-ban forog, az analizátoron található nóniuszskála pedig pontos szögmérést tesz lehetővé.
Köhler-világítás
A Köhler-világítás beállítása javítja a minta képminőségét. Ilyen világítással minden objektív esetén maximális felbontást érhet el, a látómező megvilágítása egységes lesz, a szélek elsötétedése nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.
A minták tanulmányozása polarizált fényben
A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze. Az analizátor a fény útjába mozdul annak érdekében, hogy az objektumok polarizált fényben legyenek megfigyelhetők. A polarizáló és az analizátor forgásakor megváltozik a polarizációs szög. A két szűrő „0” pozícióba állításával azok egymásra merőleges helyzetbe kerülnek. A mikroszkópállvány forgatásakor a minta felülete a polarizációs szögtől függően másképp veri vissza a fényt. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók. A kompenzátorok úgy készültek, hogy javítsák a gyenge kettős törésű minták kontrasztját.
Tartozékok
Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. Extra objektívek használhatók a legfeljebb 0,22 µm méretű objektumok tanulmányozásához. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az extra szemlencsék segítik a gyakrabban használt objektívek teljes körű kihasználását. Egy digitális kamera monitorra vetíti a mikroszkóp képét, fájlokat tárol, valamint olyan szoftverrel rendelkezik, amely valós időben rögzíti a mintán végzett méréseket. Az objektumok mérését kalibrációs tárgylemez segíti, amely egy skála vagy a kamera szoftvere segítségével szemlencsével kombinálható.
A mikroszkóp főbb jellemzői:
- Anizotropikus minták vizsgálata polarizált és áteső fényben
- Erőteljes, 30 W-os halogén átmenő fényforrás, amely fényes természetes fényt biztosít
- Bertrand-lencsék konoszkópiához és ortoszkópiához, kompenzátorokhoz és Köhler-világításhoz
- Háromszemlencsés fejrész háromszemes tubussal digitális fényképezőgép felszereléséhez 100:0 és 0:100 sugárelosztás
- A sík-akromatikus, szemkímélő objektívek kiküszöbölik a hamis optikai hatásokat
- A revolverfej rekeszei és a tárgyasztal kényelmesen beállíthatók
- Forgatható, kerek tárgyasztal nóniuszskálával a precíz szögmérésért
- Opcionális tartozékok széles választéka
A kamera főbb jellemzői:
- A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
- Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
- 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
- A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

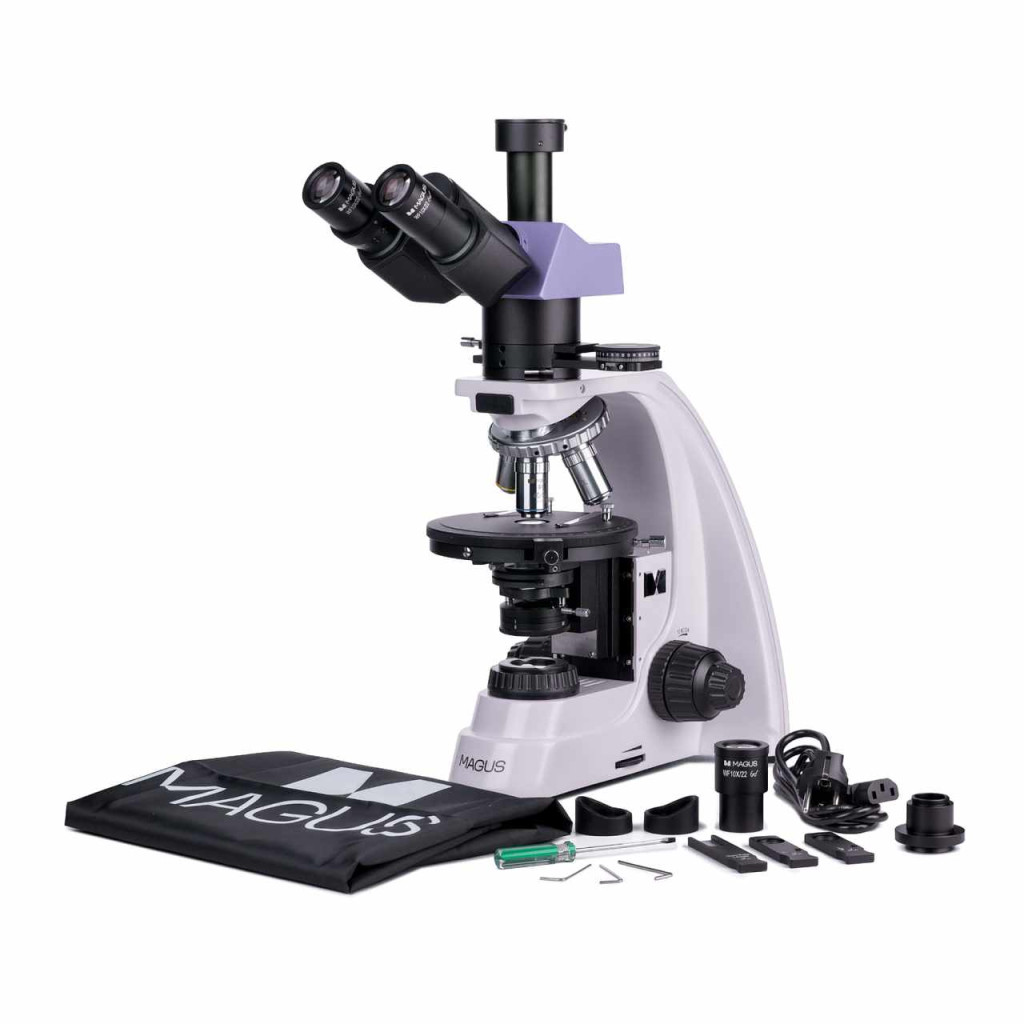

A készlet tartalma:
- MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- MAGUS MCD40 LCD monitor
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Háromszemlencsés fejrész
- Közbenső cső Bertrand-lencsékkel, analizátorral és kompenzátor-rekesszel
- Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,65 (rugós) SzM 0,66 mm
- Végtelen síkú akromatikus objektív: PL 60x/0,80 (rugós) SzM 0,46 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- 10x/22 mm-es skálázott szemlencse. Skálaérték: 0,1 mm.
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm-es szemlencse hajszálkereszttel
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL 20x/0,4 SzM 8,8 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/0,8 (rugós, száraz) SzM 2,02 mm
- Mechanikus tárgyasztal-rögzítés
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság, év | 5 |
| EAN | 5905555018522 |
| A csomag méretei (HxSzxM):, cm | 43.1x27.1x63 |
| Szállítási súly, kg | 14.5 |
| Fejrész | trinokuláris |
| Fej dőlésszöge | 30° |
| Szemlencsecső átmérője, mm | 30 |
| Objektívek | végtelen síkú akromatikus, szemkímélő: PL 4x/0,10 PL 10x/0,25 PL 40x/0,65 PL 60x/0,80 (*opcionális: PL 5x/0,12 PL 20x/0,4 PL 100x/1,25 (olaj) PL 100x/0,8 (száraz)) 45 mm-es parfokális magasság, 0,17 mm vastag fedőlemezekkel való munkához készült |
| Forgó tárgylencsefoglalat | 5 objektívhez, középre állítható |
| Munkatávolság, mm | 21 (4x) 5,0 (10x) 0,66 (40x) 0,46 (60x) 26,1 (5x) 8,8 (20x) 0,36 (100x (olaj)) 2,02 (100x (száraz)) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | Ø150 |
| Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
| Kondenzor | NA 1,25 Abbe-kondenzor állítható apertúra diafragmával és forgatható lencsékkel |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Fényerősség-szabályozás | yes |
| Fényforrás típusa | halogén lámpa: 12 V/30 W |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Fényforrás elhelyezkedése | alsó |
| Típus | biológiai, fény/optikai, digitális |
| Fúvóka | Siedentopf |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm 10х/22 mm skálával (*opcionális: 10x/22 mm, hajszálkerettel, 12,5x/14 15x/15 20x/12 25x/9) |
| Tárgyasztal | 360°-ban forgatható, középre igazítható, a forgásszög 1°-os fokozataival nóniuszskála 0,1° pontosságú szögméréshez |
| Megvilágítás | halogén |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Polarizátor | 0°, 90°, 180°, 270° jelölése a skálán 360°-ban forgatható |
| Közbenső cső | beépített analizátor 0–90°-os forgathatósággal nóniuszskála 0,1° pontosságú szögméréshez Bertrand-lencsék rekesz a kompenzátorok beszereléséhez |
| Kompenzátor | λ kompenzátor λ/4 kompenzátor kvarc ék |
| Használat | laboratóriumi/orvosi |
| Vizsgálati módszer | világos látótér, polarizáció |
| Tok/doboz/táska a készletben | porvédő |
| Érzékelő | Sony Exmor/Starvis CMOS |
| Színes/monokróm | színes |
| Megapixel | 8 |
| Maximális felbontás, képpont | 3840x2160 |
| Érzékelő mérete | 1/1,2'' (11,14x6,26 mm) |
| Képpont méret, μm | 2.9x2.9 |
| Interfész csatlakozások | Wi-Fi, HDMI 1,4, USB3.0 |
| Memóriakártya | SD akár 32 GB tárhelyig |
| További berendezés csatlakoztatható | USB egér, pendrive (USB), Wi-Fi adapter (USB) |
| Fényérzékenység | 1028 mV 1/30 s |
| Jel/zaj arány | 0,13 mV 1/30 mp esetén |
| Expozíció | 0,14 ms – 1000 ms |
| Videófelvétel | yes |
| Képkockasebesség, fps (milyen felbontás mellett) | 30–3840х2160 (HDMI) esetén, 30–1920х1080 (Wi-Fi) esetén, 30–3840х2160 (USB 3.0) esetén |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum | *.jpg, *.tif |
| Videóformátum | *.h264/*.h265, *.mp4 |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Szoftver | HDMI: beépített USB: MAGUS View |
| Rendszerkövetelmények | Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, CD-ROM, 19'-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Váz | CNC alumíniumötvözet |
| Kamera tápellátása | DC adapter 12 V, 1 A |
| Az AC (váltakozóáramú) adapter műszaki adatai | bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz kimenet: DC (egyenáramú) feszültség 12 V/1 A |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
