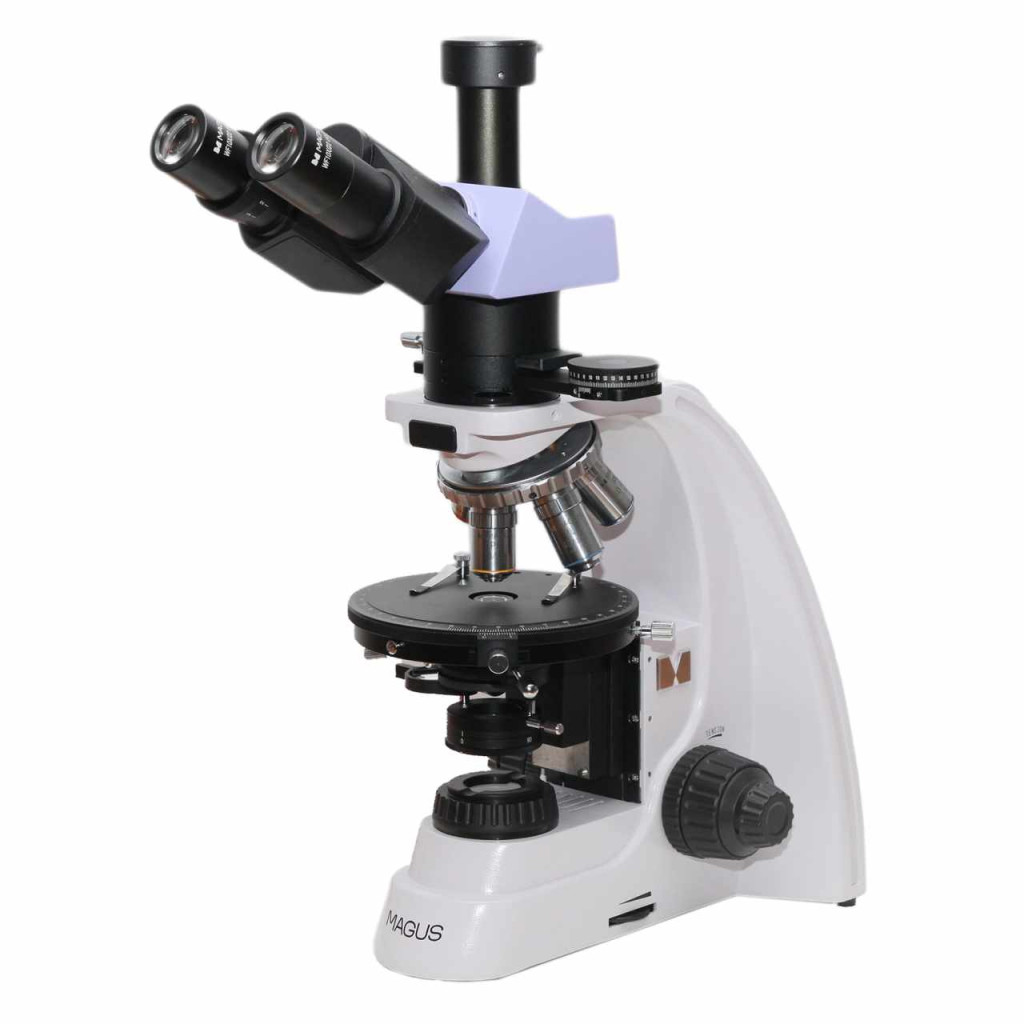

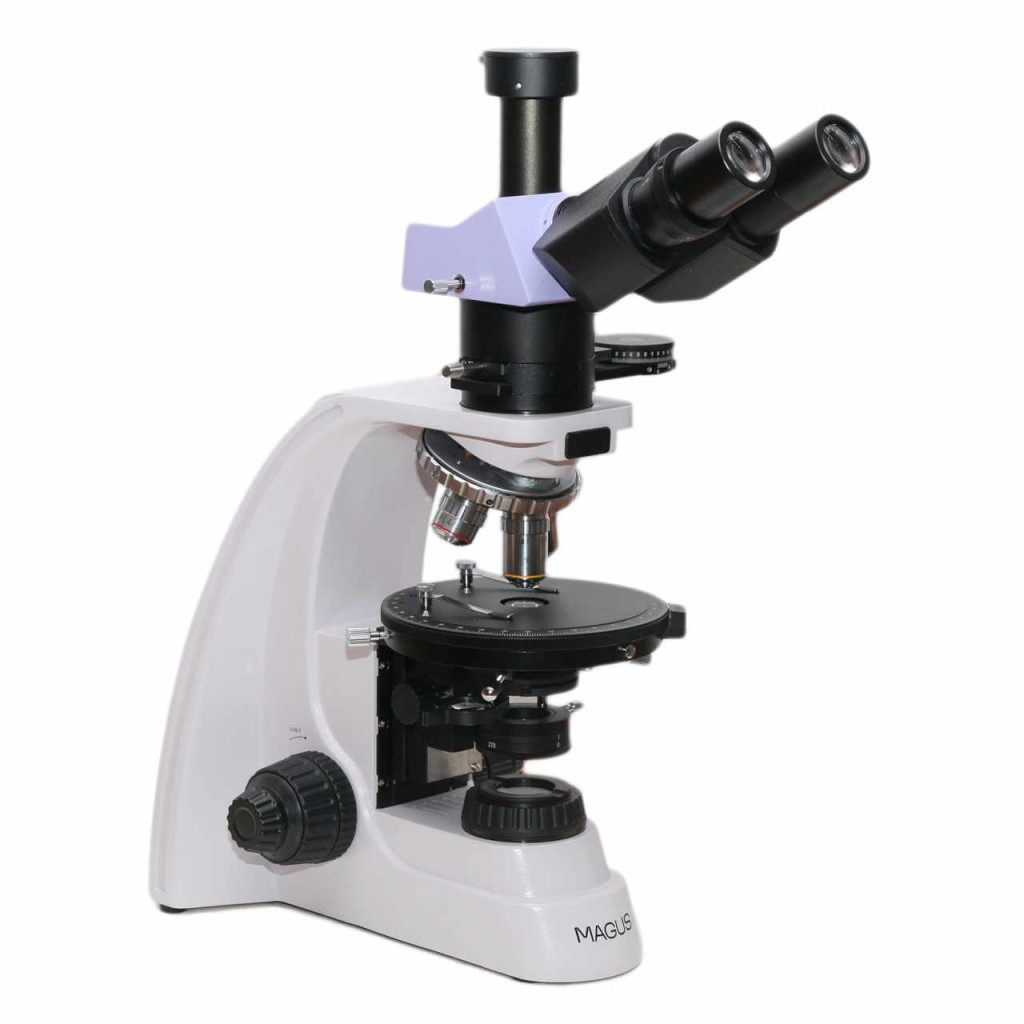

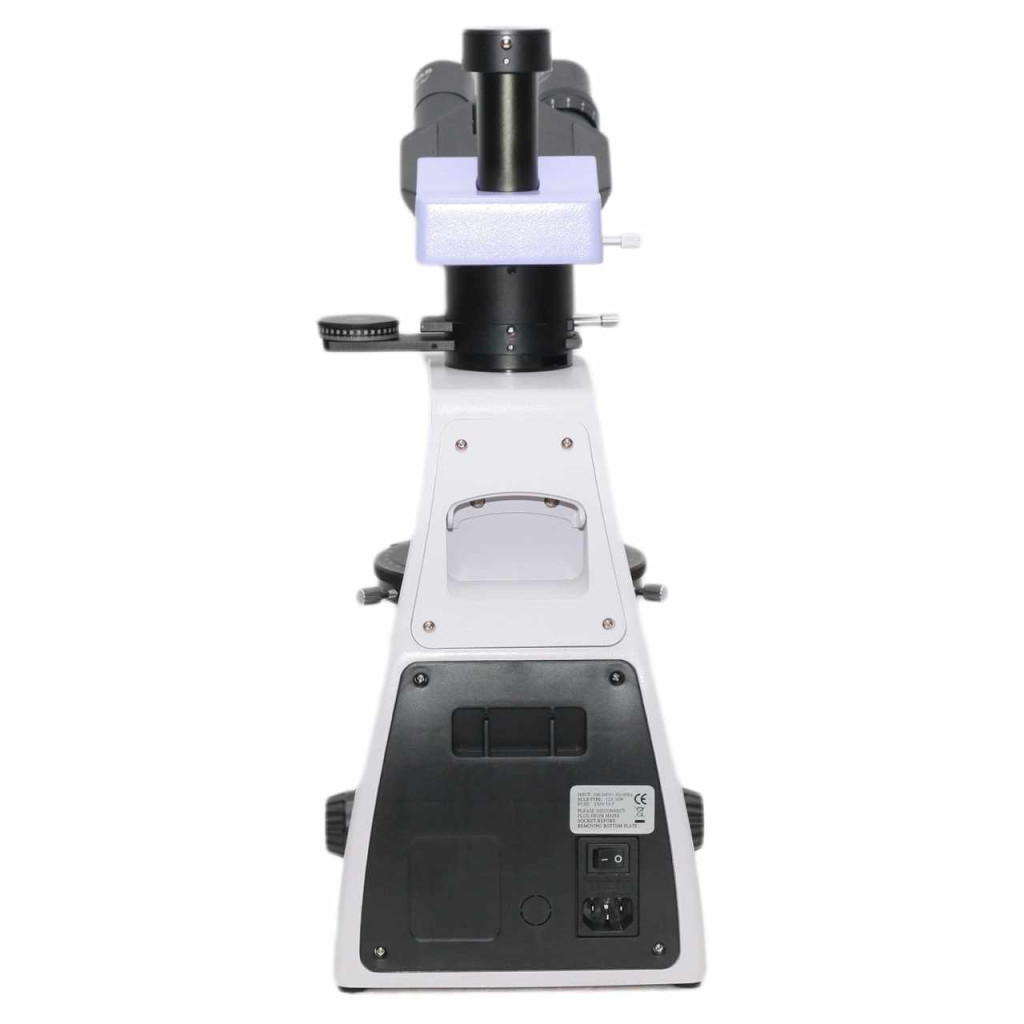

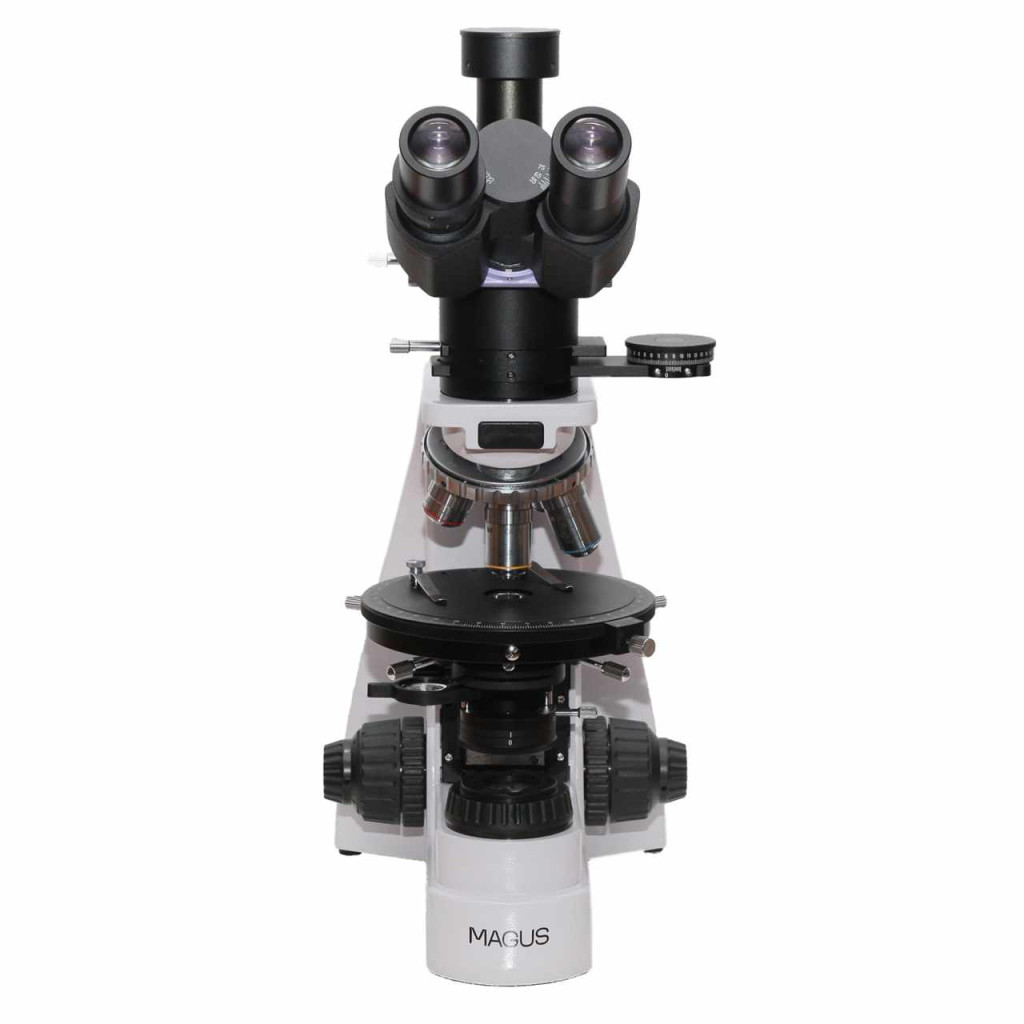

MAGUS Pol 800 polarizáló mikroszkóp

A mikroszkóp anizotropikus, geológiai, biológiai és polimeres minták polarizált, illetve áteső fényben való vizsgálatához készült. A polarizáló mikroszkópok egy anizotropikus minta kettős törését alkalmazzák a képalkotáshoz. Amikor a síkpolarizált fény anziotropikus mintán halad át, két sugárba oszlik, és megváltoztatja a polarizáció síkját. Az analizátor a fénysugarak rezgését egy síkba és tengelybe tereli, ezáltal egyidejűleg jön létre destruktív és konstruktív interferencia a két hullámfront között. Az éles, kontrasztos kép színe megváltozik a tárgyasztal forgásakor. A mikroszkóp objektívjei nem terhelik a szemet. A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze. A mikroszkóp a kristálytan, a kőzettan, az ásványtan, a kriminológia, az orvostudomány, illetve más tudományágak területén alkalmazható.

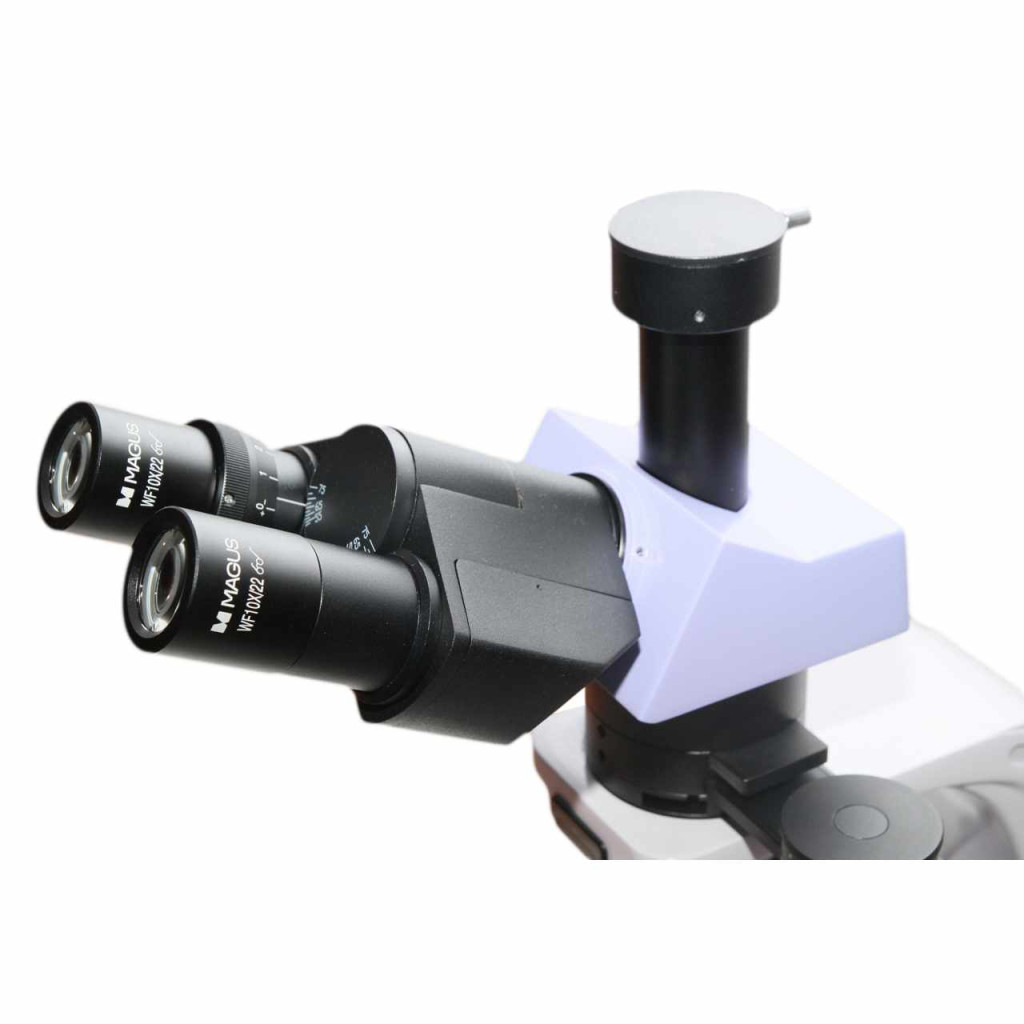

Mikroszkóp fejrész Háromszemlencsés fejrész végtelen síkú akromatikus objektívekkel. A digitális képrögzítő eszközöket háromszemlencsés csőre szerelték. A szemlencse/kamera fényútválasztó gomb lehetővé teszi, hogy a fénysugarat a digitális kamerára vagy a szemlencsecsövekre irányítsa. A dioptria beállítása a bal oldali tubuson található.

Revolverfej

Öt objektív. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. A revolverfej (a megfigyelőtől távol eső) kialakítása helyet szabadít fel a tárgyasztal elejénél, hogy a felhasználó lássa az optikai útvonalba illesztett objektívet. A revolverfej rekeszei középen helyezkednek el az objektív és a mikroszkóp optikai tengelyének beigazításához.

Objektívek

A végtelen síkú akromatikus objektíveket kifejezetten a polarizált fény megfigyelésére tervezték: A szemkímélő optika szavatolja, hogy a kettős törés a mintáról érkezzen, ne pedig az optikai elemekről. 0,17 mm vastagságú fedőlemezzel való használatra készült.

Fókuszáló mechanizmus

A koaxiális durva- és finomélesség-állító gombok az állvány alján, kétoldalon találhatók. A felhasználó az asztalra helyezheti a kezét, és megfigyelés közben nyugodt pózt vehet fel. A fókusz gördülékenyen és erőfeszítés nélkül beállítható. A fókuszáló mechanizmus lehetővé teszi a mikroszkóp gyors beállítását a vizsgálat tárgyának megváltozását követően. Erre a célra egy durvafókusz-rögzítő gomb található a jobb oldalon. A durva feszesség a bal oldali gyűrű elforgatásával állítható.

Tárgyasztal

A tárgyasztal 360°-ban forgatható a mintának a polarizáló és az analizátor egymást keresztező tájolása esetén bekövetkező színváltozásának megtekintéséhez. A tárgyasztal forgásszög-fokozatokkal rendelkezik. A nóniuszskálával a mérések 0,1° pontossággal végezhetők. A tárgyasztal két csavarral állítható középre, mert egy anizotropikus tárgy polarizált fényben történő elemzéséhez a tárgyasztal forgásszögének a mikroszkóp optikai tengelyéhez való precíz beállítására van szükség.

Fényforrás

A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a kényelmes munkavégzést. A 30 W-os izzó elég fényes a fénymikroszkópiához és a polarizált fénymikroszkópiához használt, 4x–100x nagyítású objektívekkel történő megfigyeléshez.

Áteső fényes megvilágítás

Köhler-világítás: állítható tárgyoldali diafragma középre igazított, állítható magassággal rendelkező Abbe-kondenzor szabályozható apertúra diafragmával és forgatható segédlencsékkel. NA=1,25. A polarizáló 0–360°-ban forgatható, négy forgásszögét (0°, 90°, 180°, 270°) a skála jelölései jelzik. Az analizátor 90°-ban forog, az analizátoron található nóniuszskála pedig pontos szögmérést tesz lehetővé.

Köhler-világítás

A Köhler-világítás beállítása javítja a minta képminőségét. Ilyen világítással minden objektív esetén maximális felbontást érhet el, a látómező megvilágítása egységes lesz, a szélek elsötétedése nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

A minták tanulmányozása polarizált fényben

A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze. Az analizátor a fény útjába mozdul annak érdekében, hogy az objektumok polarizált fényben legyenek megfigyelhetők. A polarizáló és az analizátor forgásakor megváltozik a polarizációs szög. A két szűrő „0” pozícióba állításával azok egymásra merőleges helyzetbe kerülnek. A mikroszkópállvány forgatásakor a minta felülete a polarizációs szögtől függően másképp veri vissza a fényt. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók. A kompenzátorok úgy készültek, hogy javítsák a gyenge kettős törésű minták kontrasztját.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. Extra objektívek használhatók a legfeljebb 0,22 µm méretű objektumok tanulmányozásához. A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az extra szemlencsék segítik a gyakrabban használt objektívek teljes körű kihasználását. Egy digitális kamera monitorra vetíti a mikroszkóp képét, fájlokat tárol, valamint olyan szoftverrel rendelkezik, amely valós időben rögzíti a mintán végzett méréseket. Az objektumok mérését kalibrációs tárgylemez segíti, amely egy skála vagy a kamera szoftvere segítségével szemlencsével kombinálható.

Főbb jellemzők:

• Anizotropikus minták vizsgálata polarizált és áteső fényben
• Erőteljes, 30 W-os halogén átmenő fényforrás, amely fényes természetes fényt biztosít
• Bertrand-lencsék konoszkópiához és ortoszkópiához, kompenzátorokhoz és Köhler-világításhoz
• Háromszemlencsés fejrész háromszemes tubussal digitális fényképezőgép felszereléséhez 100:0 és 0:100 sugárelosztás
• A sík-akromatikus, szemkímélő objektívek kiküszöbölik a hamis optikai hatásokat
• A revolverfej rekeszei és a tárgyasztal kényelmesen beállíthatók
• Forgatható, kerek tárgyasztal nóniuszskálával a precíz szögmérésért
• Opcionális tartozékok széles választéka

A készlet tartalma:

• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Háromszemlencsés fejrész
• Közbenső cső Bertrand-lencsékkel, analizátorral és kompenzátor-rekesszel
• Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
• Végtelen síkú akromatikus objektív: PL 40x/0,65 (rugós) SzM 0,66 mm
• Végtelen síkú akromatikus objektív: PL 60x/0,80 (rugós) SzM 0,46 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• 10x/22 mm-es skálázott szemlencse. Skálaérték: 0,1 mm.
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm-es szemlencse hajszálkereszttel
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL 20x/0,4 SzM 8,8 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/0,8 (rugós, száraz) SzM 2,02 mm
• Mechanikus tárgyasztal-rögzítés
• Digitális kamera
• Kalibrációs tárgylemez
