MAGUS Metal VD700 BD LCD metallográfiai fordított digitális mikroszkóp

A MAGUS Metal VD700 BD LCD egy fordított metallográfiai digitális mikroszkóp – a forgatható tárgylencsefoglalat a minta alatt foglal helyet, és visszavert fényt használ a megfigyelésekhez. Rendelkezésre álló mikroszkópos technika: világos látóterű, sötét látóterű és polarizált fényű. A mikroszkóp fémek, ötvözetek, félvezetők és egyéb nagy méretű, legfeljebb 2 kg súlyú nem átlátszó minták vizsgálatára készült. Széles körben használják ipari létesítményekben, gyárakban és minőségellenőrző laboratóriumokban, valamint egyetemeken és kutatóközpontokban.

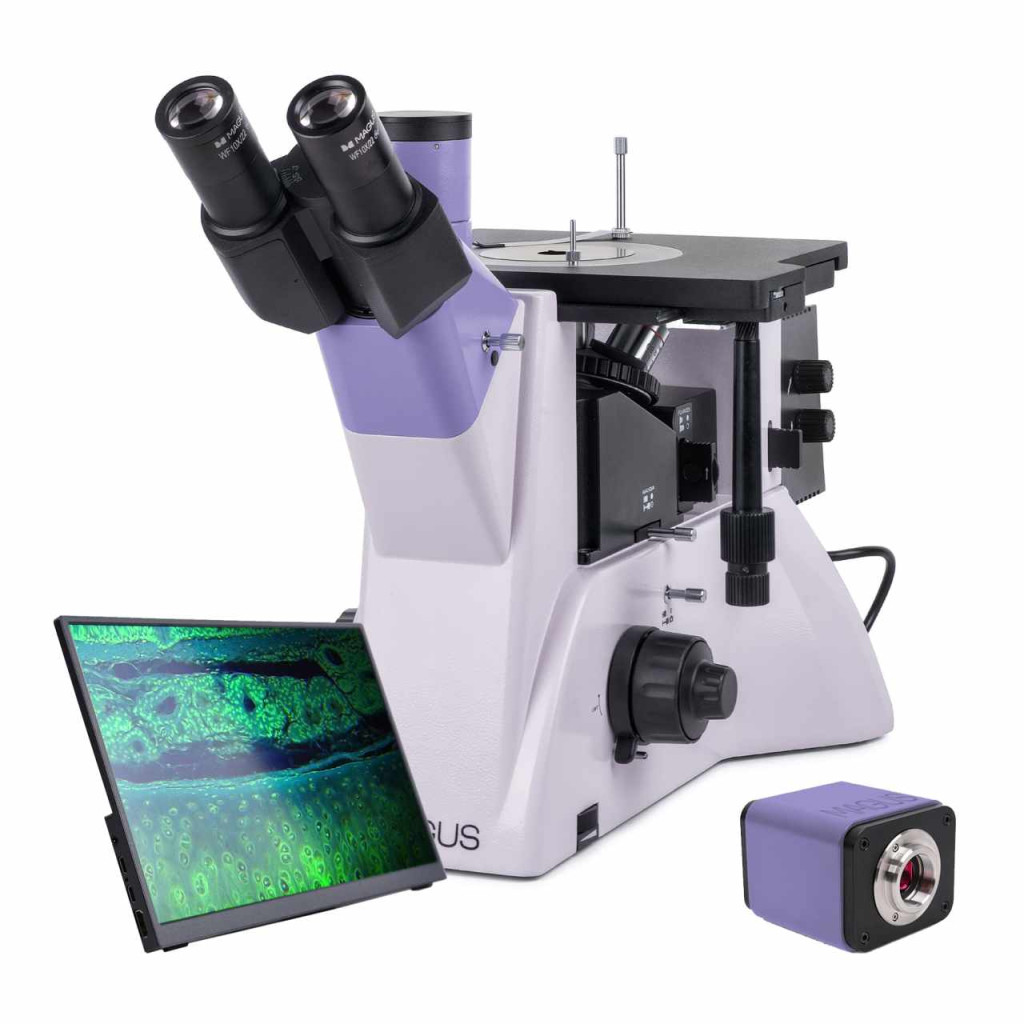

Digitális kamera

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

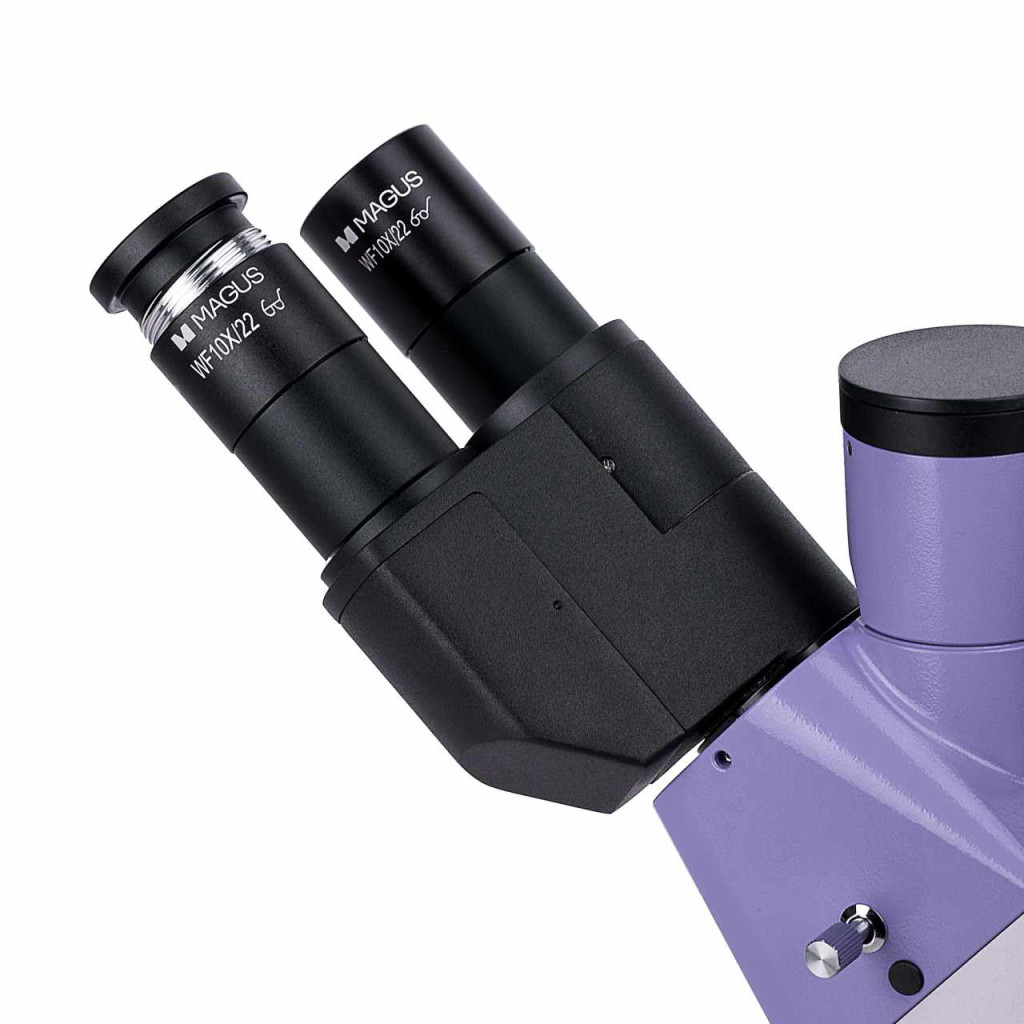

A mikroszkópfej normál módon is felszerelhető, de a kialakításnak megfelelően 180°-ban el is fordítható. Lehetőség van digitális kamera és monitor felszerelésére: A háromszemlencsés tubus a mikroszkóp fejrészen található, az oldalsó kamera csatlakozó pedig a vázon. A sugárnyaláb-felbontás mindkét esetben elérhető: 80/20 arány a mikroszkóp fejrészhez, valamint 100/0 és 0/100 arány a vázhoz.

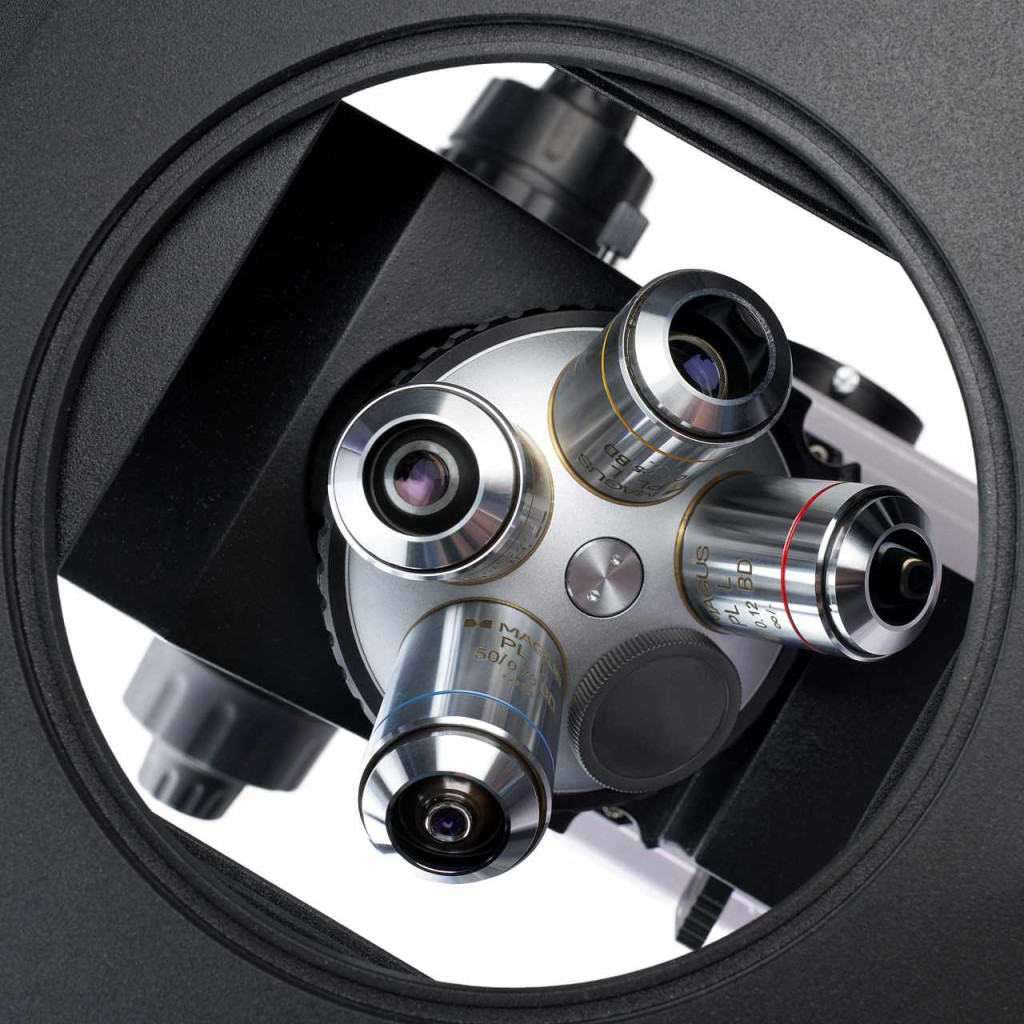

A vizsgált minta alatt 5 objektíves forgatható tárgylencsefoglalat helyezkedik el. A mellékelt objektívek beszereléséhez 4 hely áll rendelkezésre, valamint egy másik hely egy további objektív beszereléséhez. A mikroszkóp minden objektívje BD feliratú, azaz kifejezetten világos látóterű és sötét látóterű mikroszkópiához tervezték őket és nagy munkatávolsággal rendelkeznek.

Megvilágítás

Fényforrás: 50 W-os halogén izzó. A meleg fény csökkenti a szemfáradtságot, és ideális a mikroszkóppal végzett, hosszú órákon át tartó munkához. Az erős világításnak köszönhetően bármilyen mikroszkópos technikával és bármilyen objektívvel részletgazdag, éles képet adnak. A fényforrás három tengely mentén központosítható, a Köhler-világítás pedig rekesznyílással és tárgyoldali fényrekeszekkel állítható. A visszavert fényű megvilágító rendszer polarizációs eszközt és egy sötét látóterű eszközt is tartalmaz.

Tárgyasztal és fókuszáló mechanizmus

Tárgyasztal kerek forgó tárgyasztal lemezzel a közepén. A kívánt használattól függően különböző lemezek használhatók: A lyukátmérőben különböznek, ami 10 mm, 20 mm vagy 30 mm. A tárgyasztalra helyezett mintát tartóval lehet rögzíteni. A minta a tárgyasztallal két irányban mozgatható: X-tengely vagy Y-tengely. A fókusz beállítása durva (rögzítőgombbal és feszességállítással) és finom fókuszálással történhet. A koaxiális durva és finom fókuszáló gombok mindkét oldalon úgy helyezkednek el, hogy a mikroszkóp használatakor kezét az asztalra helyezheti, és nem kell a levegőben tartania őket.

Tartozékok

A MAGUS Metal V700 BD mikroszkóp képességei további tartozékokkal bővítve megnövelhetők. Ilyen tartozékok lehetnek szemlencsék, nagy munkatávolságú sötét és világos látóterű objektívek, digitális kamerák és kalibrációs tárgylemezek.

A mikroszkóp főbb jellemzői:

• Tárgyasztal 10 mm, 20 mm és 30 mm méretű lyukat tartalmazó forgatható tárgyasztal lemezzel nagy, nehéz minták vizsgálatára alkalmas
• Világos látóterű, sötét látóterű és polarizált fénnyel dolgozó mikroszkópos technika
• A mikroszkóp fejrész 180°-os elfordításának lehetősége összeszereléskor
• Két lehetőség a monitor és a digitális kamera rögzítésére: háromszemlencsés tubus és oldalsó kamera csatlakozó sugárnyaláb-felbontás: 100/0 és 0/100 arány a vázon és 80/20 arány a háromszemlencsés fejrészen
• Erős halogén világítás (50 W) sötét látóterű technikával végzett kényelmes megfigyelésekhez, fényerő szabályozás, Köhler-világítás beállítás, színszűrők, és három tengely mentén központosítható fényforrás
• Opcionális tartozékok a mikroszkóp teljesítményének növeléséhez

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Talp árambemenettel, fókuszáló mechanizmus, tárgyasztal és forgó tárgylencsefoglalat
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
• Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
• Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
• Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM: 1,9 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM: 0,4 mm
• Kalibrációs tárgylemez
