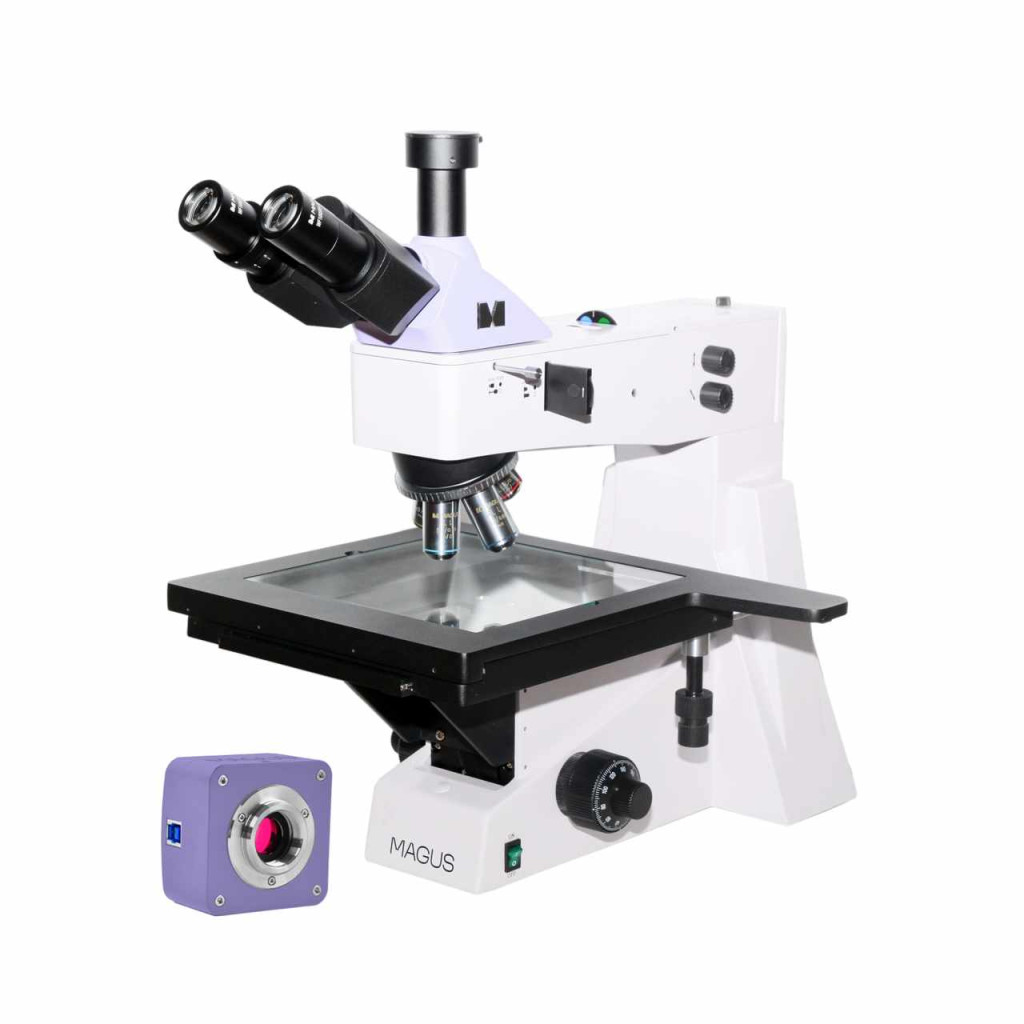

A MAGUS Metal 650 metallográfiai mikroszkóp nagy tárgyasztalán fotómaszkokat, nyomtatott áramköri kártyákat, integrált áramköröket, valamint egyéb hosszú és széles mintákat vizsgálhat visszaverődő fényben. Világos látóterű és polarizált fényű megfigyeléseket is végezhet. A mikroszkóp nagyon pontos fókuszálást tesz lehetővé. A 0,7 µm értékű finomfókuszálási skálának köszönhetően magas nagyítási fok mellett is könnyen lehet dolgozni. Ipari üzemekben történő kutatásokra, valamint mérnökszakos hallgatók tanítására is használható.
Digitális kamera
A MAGUS CBF30 digitális kamerát világos látóterű mikroszkópos technikához tervezték.
A kamera 6,3 MP-es érzékelővel rendelkezik, és 3072x2048 képpont felbontású, realisztikus képeket állít elő. A kamerát 4x, 10x, 20x és 40x objektívekkel érdemes használni. Kis nagyítású objektívekkel való munka esetén a kamera segítségével több finom részlet válik láthatóvá.
A videó a maximális felbontáson 59 képkocka/mp (fps) sebességgel kerül rögzítésre. A videók akadásmentesek, a képkockák közötti átmenet lágy és finom. A minta mozgása késés nélkül, valós időben nyomon követhető. Az osztálytermi bemutatókra is alkalmas kamera segítségével a mozgó minták könnyen megfigyelhetők. A felbontás szükség szerint lecsökkenthető 1536x1024 képpontra.
A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebessége 10-szer gyorsabb, mint az USB 2.0-ás kamerák esetén. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.
Optikai elemek
A végtelen síkú akromatikus optikai elemek éles és részletes képeket biztosítanak. A mikroszkóp háromszemlencsés fejrésze 30°-ban döntött, és a digitális kamera felszereléséhez alkalmas háromszemlencsés tubussal is rendelkezik. A kamerával (nem része a terméknek) fényképek és videók rögzíthetők a vizsgált objektumról, valamint a mikroszkóp képe kivetíthető egy külső képernyőre. A terméken egy kétállású sugárosztó is található: 100:0 és 0:100. A rendszer a fénysugarat a szemlencsékbe vagy a kamerára irányítja. A bal oldali tubuson dioptriaállító gyűrű található.
A revolverfejbe 5 objektív szerelhető, és mindet mellékeljük a termékhez. Az alap objektívek helyett opcionális objektíveket is beszerelhet, ha magasabb nagyítási fokot szeretne elérni. A mikroszkóp az alapkonfigurációban 50–800x nagyítást biztosít. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.
Megvilágítás
A visszaverődő fényű világítórendszer három középpontozó elemet tartalmaz: fényforrás, apertúra és tárgyoldali diafragma. A 30 W-os halogén világítótest meleg fényt bocsát ki, így a mikroszkóppal akár hosszabb ideig is lehet munkát végezni szemfáradás nélkül. A világítás fényerősség állítható, valamint Köhler világítás beállítására is van lehetőség. A visszaverődő fényű világítórendszer polarizációs eszköz, azaz egy beépített analizátor és egy eltávolítható forgó polarizáló is tartozik. Színes szűrőkészlet tartozik hozzá.
Tárgyasztal és fókuszáló mechanizmus
A mikroszkóp kialakításának legérdekesebb része a 280x270 mm-es tárgyasztal, amely 204 mm-es tartományban két tengely mentén is mozgatható. Így nagy méretű mintákat is megvizsgálhat, és könnyen tanulmányozhatja a felszínüket. A koaxiális durva és finom fókuszállító gombok (egy reteszelőgombbal és egy durva feszességállító gombbal együtt) a mikroszkóp mindkét oldalán megtalálhatók. A fogantyúk a mikroszkóp talapzatához közel helyezkednek el, így kezeit nyugodtan az asztalra teheti, és kényelmesen testtartásban végezheti a megfigyeléseket.
Tartozékok
A MAGUS Metal 650 sorozatú mikroszkópokhoz szemlencsék, nagy munkatávolságú objektívek, digitális kamerák, valamint kalibrációs tárgylemezek is kaphatók kiegészítőként. A kiegészítőkkel bővíthetők a mikroszkóp képességei.
A mikroszkóp főbb jellemzői:
- Nagy méretű, széles mozgástartományú tárgyasztal a hosszú és széles mintákkal történő munkavégzéshez
- 0,7 µm-es értékű finomfókuszálási skála a magas nagyítási fok melletti könnyű fókuszáláshoz durva fókuszálás reteszelőgombbal és feszességállítással
- Háromszemlencsés fejrész háromszemlencsés tubussal és sugárelosztóval
- Fényvisszaverő világítás: erős, 30 W-os halogén izzó állítható fényerősséggel és váltakozóáramú (AC) hálózati áramellátással
- Polarizációs eszköz, központosítható elemekkel rendelkező fényvisszaverő világítás, Köhler világítás, színszűrők
- Kompatibilis, opcionális tartozékok széles választéka
A kamera főbb jellemzői:
- Világos látóterű mikroszkópos technikával használható 4x, 10x, 20x és 40x objektívekhez
- 6,3 MP-es felbontás: kis nagyítású objektívekkel történő munkavégzés esetén a kamera segít, hogy Ön jobban lássa a finom részleteket
- 59 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
- A háttérvilágításos, színes SONY Exmor CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok között is. Tisztább, világosabb és színtelítettebb képeket fog kapni
- USB 3.0 interfész a gyors, zökkenőmentes adatátvitelhez
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső megjelenítésre, valamint lineáris és szögmérésre
A készlet tartalma:
- MAGUS CBF30 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Árambemenettel rendelkező talp, visszaverődő fényforrás, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm
- Végtelen síkú akromatikus objektív: PL H 20х/0,40 SzM 8,80 mm
- Végtelen síkú akromatikus objektív: PL H 50х/0,70 SzM 3,68 mm
- Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM 1,25 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Váltóáramú (AC) tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL H 40х/0,60 SzM: 3,98 mm
- Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm
- Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság, év | 5 |
| EAN | 5905555018393 |
| A csomag méretei (HxSzxM):, cm | 58.7x49.2x60.5 |
| Szállítási súly, kg | 21 |
| Fejrész | trinokuláris |
| Fej dőlésszöge | 30° |
| Nagyítási tartomány | 800x—1280x-os |
| Szemlencsecső átmérője, mm | 30 |
| Objektívek | végtelen sík akromatikus: PL H 5x/0,12, PL H 10x/0,25, PL H 20x/0,40, PL H 50x/0,70, PL H 80x/0,80 parfokális távolság: 45 mm (*opció: PL H 40x/0,60, PL H 60x/0,70, PL H 100x/0,85 (száraz)) |
| Forgó tárgylencsefoglalat | 5 objektív számára |
| Munkatávolság, mm | 26,1 (5x) 20,2 (10x) 3,98 (40x) 2,08 (60x) 8,80 (20x) 3,68 (50x) 1,25 (80x) 0,40 (100x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | 280x270 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 204/204 |
| Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
| Diafragma | beépített (apertúra és tárgyoldali) |
| Fókusz | koaxiális, durvafókusz (30 mm, 13,1 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,0007 mm) |
| Fényerősség-szabályozás | yes |
| Fényforrás típusa | 12 V/30 W |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Fényforrás elhelyezkedése | felső |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Megapixel | 6.3 |
| Maximális felbontás, képpont | 3072x2048 |
| Érzékelő mérete | 1/1,8' (7,37x4,92 mm) |
| Képpont méret, μm | 2.4x2.4 |
| Fényérzékenység | 425 mV 1/30 mp-nél |
| Jel/zaj arány | 0,15 mV 1/30 mp-nél |
| Expozíció | 0,02 ms – 15 mp-cel |
| Videófelvétel | yes |
| Videófelvétel | igen |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Szoftver | MAGUS View |
| Rendszerkövetelmények | Windows 8/10/11 (32bit and 64bit), Mac OS X, Linux, up to 2.8GHz Intel Core 2 or higher, minimum 2GB RAM, USB3.0 port, CD-ROM, 17' or larger display |
| Rögzítés típusa | C-foglalat |
| Kamera tápellátása | DC, 5V, from computer USB port a 12V, 3A adapter for Peltier element |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
| Típus | fény/optikai, digitális, metallográfiai |
| Fúvóka | Siedentopf |
| Nagyítás foka, x | 50–800 alap (*opcionális: 50–1000/1250/1500/2000/2500) |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14 15x/15 20x/12 25x/9) |
| Tárgyasztal | kéttengelyes mechanikus |
| Megvilágítás | halogén |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényszűrők | zöld, kék, sárga, matt |
| Kiegészítő | beépített analizátor és eltávolítható polarizáló |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Használat | metallográfiai |
| Vizsgálati módszer | világos látótér, polarizáció |
| Tok/doboz/táska a készletben | porvédő |
| Képkockasebesség, fps (milyen felbontás mellett) | 59 (3072x2048 mellett), 59 (1536x1024 mellett) |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Videóformátum | kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Fehéregyensúly | automatikus/kézi |
| Expozíció-szabályozás | automatikus/kézi |
| Szoftver-tulajdonságok | képméret, fényerő, expozíciós idő |
| Kimenet | USB 3.0, 5 Gb/s |
| Váz | tömör alumínium |
