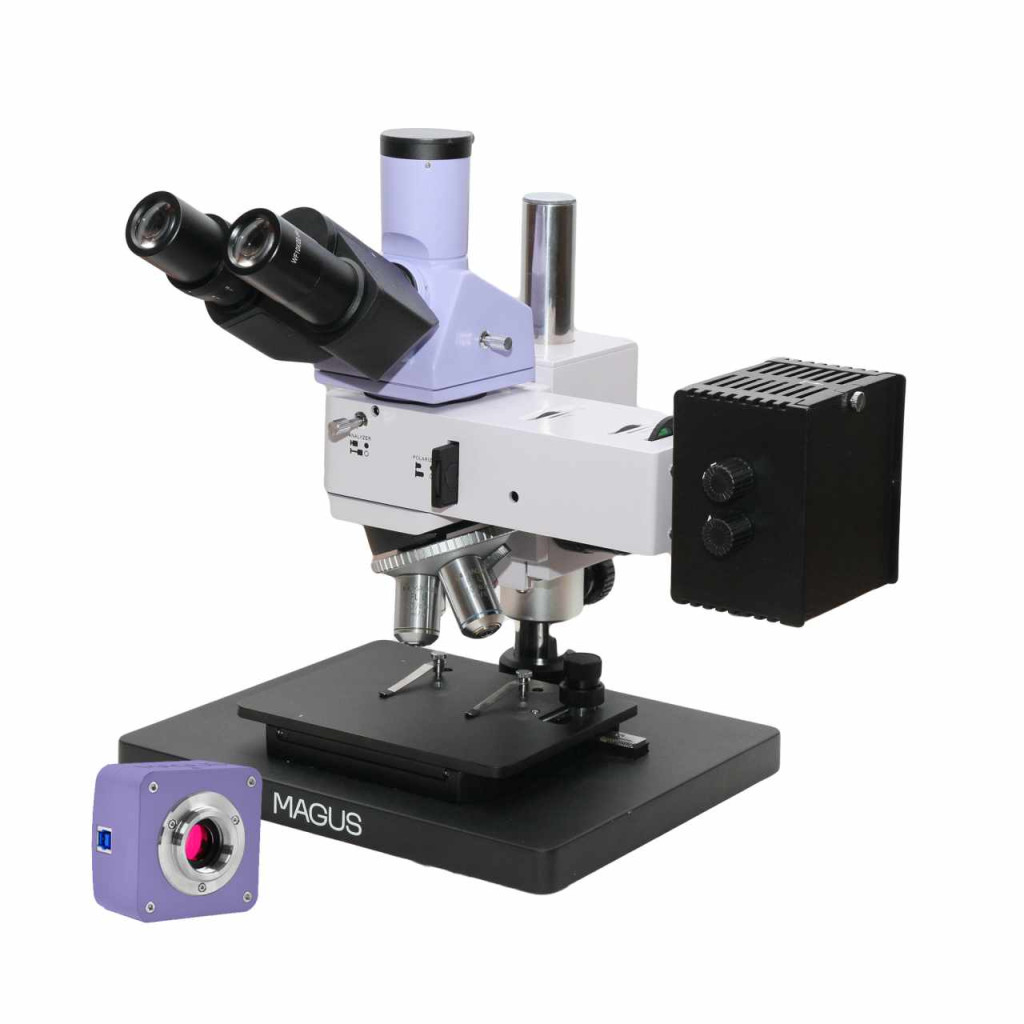

A MAGUS Metal 630 visszaverődő fényű metallográfiai mikroszkóppal bármilyen magasságú és méretű nem átlátszó objektumok mikrostruktúrája vizsgálható. Fémekhez, ötvözetekhez, félvezetőkhöz és festékbevonatokhoz is használható. Rendelkezésre álló mikroszkópiai technikák: világos látóterű, polarizált fényű. A mikroszkóp egyik előnye a kompakt mérete, aminek köszönhetően a korlátozott munka- és tárolóterülettel rendelkező laboratóriumok számára is ideális megoldást kínál. A MAGUS Metal 630 mikroszkóp kiváló választás a különféle iparági szektorokban működő vállalatoknak, a kutatóközpontoknak, valamint az egyetemi tanszékeknek.
Digitális kamera
A MAGUS CBF30 digitális kamerát világos látóterű mikroszkópos technikához tervezték.
A kamera 6,3 MP-es érzékelővel rendelkezik, és 3072x2048 képpont felbontású, realisztikus képeket állít elő. A kamerát 4x, 10x, 20x és 40x objektívekkel érdemes használni. Kis nagyítású objektívekkel való munka esetén a kamera segítségével több finom részlet válik láthatóvá.
A videó a maximális felbontáson 59 képkocka/mp (fps) sebességgel kerül rögzítésre. A videók akadásmentesek, a képkockák közötti átmenet lágy és finom. A minta mozgása késés nélkül, valós időben nyomon követhető. Az osztálytermi bemutatókra is alkalmas kamera segítségével a mozgó minták könnyen megfigyelhetők. A felbontás szükség szerint lecsökkenthető 1536x1024 képpontra.
A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebessége 10-szer gyorsabb, mint az USB 2.0-ás kamerák esetén. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.
Optikai elemek
A mikroszkóp optikája végtelenre korrigált. A kamera rögzítésére szolgáló háromszemlencsés tubus függőlegesen helyezkedik el. A fénysugár a szemlencsékre vagy a háromszemlencsés tubusba is irányítható. A kamerát az alapkonfiguráció nem tartalmazza. A kétszemlencsés fejrész 30°-ban döntött, így akár órákon át kényelmesen használható ez a mikroszkóp. A bal szemlencsén dioptriakorrekció is elérhető, hogy az optikai elemeket a felhasználó látásához lehessen állítani.
A revolverfejben 5 foglalat található. A készletben 4 darab sík-akromatikus objektív található. Amikor beszerelik őket, még marad egy hely egy opcionális objektív beszerelésére is. A nagy munkatávolságú objektíveket világos látóterű mikroszkópiához tervezték.
Megvilágítás
A mikroszkóp csak visszaverődő fényű világítást használ. A világítási rendszer magába foglal egy polarizációs eszközt, egy apertúra diafragmát és egy tárgyoldali diafragmát. Fényforrás: 30 W-os halogén izzó. Világítása kényelmesen használható, nem fárasztja a szemet. A diafragma és a fényforrás központosítható, és elérhető egy Köhler világítási konfiguráció is. A termékhez színszűrők is tartoznak.
Tárgyasztal és fókuszáló mechanizmus
Az egyedi kialakítású állvány és a fókuszáló mechanizmus két előnyt is kínál: a kompakt méretet, valamint annak a lehetőségét, hogy bármilyen magasságú mintákat megvizsgáljanak. A mikroszkóp könnyedén elhelyezhető minden olyan laboratóriumi bútorra, amin 40 cm magasságú szabad hely van. A kis minták tanulmányozásához egy kéttengelyes tárgyasztal használható. A fókusz az állvány két oldalán található koaxiális durva- és finomszabályozó gombok elforgatásával állítható. A mechanizmusok pontosak és akadásmentesen működnek. Durva feszességállításra is van lehetőség.
Tartozékok
A mikroszkóp opcionális kiegészítőkkel is bővíthető, beleértve a nagy munkatávolságú objektíveket, a szemlencséket, a digitális kamerát és a kalibrációs tárgylemezeket.
A mikroszkóp főbb jellemzői:
- A minta magasságára és méretére vonatkozóan nincs korlátozás
- Háromszemlencsés fejrész háromszemes tubussal digitális fényképezőgép felszereléséhez (100:0 és 0:100 sugárnyaláb-elosztással)
- Meleg fényű, 30 W-os halogén izzó a visszaverődő fényben történő munkavégzéshez világos látóterű és polarizációs mikroszkópiai technikákkal
- Színszűrők, opcionális Köhler világítás beállításának a lehetősége, fényforrás, valamint központosítható tárgyoldali és apertúra diafragmák
- Kompakt állvány, hogy a mikroszkópot kis bútorokon is lehessen rögzíteni
- Számos opcionális tartozék
A kamera főbb jellemzői:
- Világos látóterű mikroszkópos technikával használható 4x, 10x, 20x és 40x objektívekhez
- 6,3 MP-es felbontás: kis nagyítású objektívekkel történő munkavégzés esetén a kamera segít, hogy Ön jobban lássa a finom részleteket
- 59 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
- A háttérvilágításos, színes SONY Exmor CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok között is. Tisztább, világosabb és színtelítettebb képeket fog kapni
- USB 3.0 interfész a gyors, zökkenőmentes adatátvitelhez
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső megjelenítésre, valamint lineáris és szögmérésre
A készlet tartalma:
- MAGUS CBF30 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Fókuszáló mechanizmus, tárgyasztallal és revolverfejjel rendelkező állvány
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
- Végtelen síkú akromatikus objektív: PL H 10x/0,25 SzM 20,2 mm
- Végtelen síkú akromatikus objektív: PL H 20x/0,40 SzM 8,80 mm
- Végtelen síkú akromatikus objektív: PL H 50x/0,70 SzM 3,68 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápbemenetes talapzat
- Tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL H 40x/0,60 SzM 3,98 mm
- Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM 2,08 mm
- Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM 1,25 mm
- Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság, év | 5 |
| EAN | 5905555018331 |
| A csomag méretei (HxSzxM):, cm | 39.4x37.4x73 |
| Szállítási súly, kg | 19.5 |
| Fejrész | trinokuláris |
| Fej dőlésszöge | 30° |
| Nagyítási tartomány | 200x—800x-os |
| Szemlencsecső átmérője, mm | 30 |
| Objektívek | végtelen síkú akromatikus: PL H 5x/0,12, PL H 10x/0,25, PL H 20x/0,40, PL H 50x/0,70 parfokális távolság: 45 mm (*opcionális: PL H 40x/0,60, PL H 60x/0,70, PL H 80x/0,80, PL H 100x/0,85 (száraz)) |
| Forgó tárgylencsefoglalat | 5 objektív számára |
| Munkatávolság, mm | 26,1 (5x) 20,2 (10x) 3,98 (40x) 2,08 (60x) 8,80 (20x) 3,68 (50x) 1,25 (80x) 0,40 (100x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | 185x140 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 35/30 |
| Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
| Diafragma | beépített (apertúra és tárgyoldali) |
| Fókusz | koaxiális, durva (durvafókuszálási feszességállítással) és finom (0,002 mm) |
| Fényerősség-szabályozás | yes |
| Fényforrás típusa | 12 V/30 W |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Fényforrás elhelyezkedése | felső |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Megapixel | 6.3 |
| Maximális felbontás, képpont | 3072x2048 |
| Érzékelő mérete | 1/1,8' (7,37x4,92 mm) |
| Képpont méret, μm | 2.4x2.4 |
| Fényérzékenység | 425 mV 1/30 mp-nél |
| Jel/zaj arány | 0,15 mV 1/30 mp-nél |
| Expozíció | 0,02 ms – 15 mp-cel |
| Videófelvétel | yes |
| Videófelvétel | igen |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Szoftver | MAGUS View |
| Rendszerkövetelmények | Windows 8/10/11 (32bit and 64bit), Mac OS X, Linux, up to 2.8GHz Intel Core 2 or higher, minimum 2GB RAM, USB3.0 port, CD-ROM, 17' or larger display |
| Rögzítés típusa | C-foglalat |
| Kamera tápellátása | DC, 5V, from computer USB port a 12V, 3A adapter for Peltier element |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
| Típus | fény/optikai, digitális, metallográfiai |
| Fúvóka | Siedentopf |
| Nagyítás foka, x | 50–500 alap (*opcionális: 50–1000/1250/1500/2000/2500) |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14 15x/15 20x/12 25x/9) |
| Tárgyasztal | kéttengelyes mechanikus a mikroszkóp talapzatának a mérete: 300x240 mm |
| Megvilágítás | halogén |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényszűrők | zöld, kék, sárga, matt |
| Kiegészítő | beépített analizátor és eltávolítható polarizáló |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Használat | metallográfiai |
| Vizsgálati módszer | világos látótér, polarizáció |
| Tok/doboz/táska a készletben | porvédő |
| Képkockasebesség, fps (milyen felbontás mellett) | 59 (3072x2048 mellett), 59 (1536x1024 mellett) |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Videóformátum | kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Fehéregyensúly | automatikus/kézi |
| Expozíció-szabályozás | automatikus/kézi |
| Szoftver-tulajdonságok | képméret, fényerő, expozíciós idő |
| Kimenet | USB 3.0, 5 Gb/s |
| Váz | tömör alumínium |
