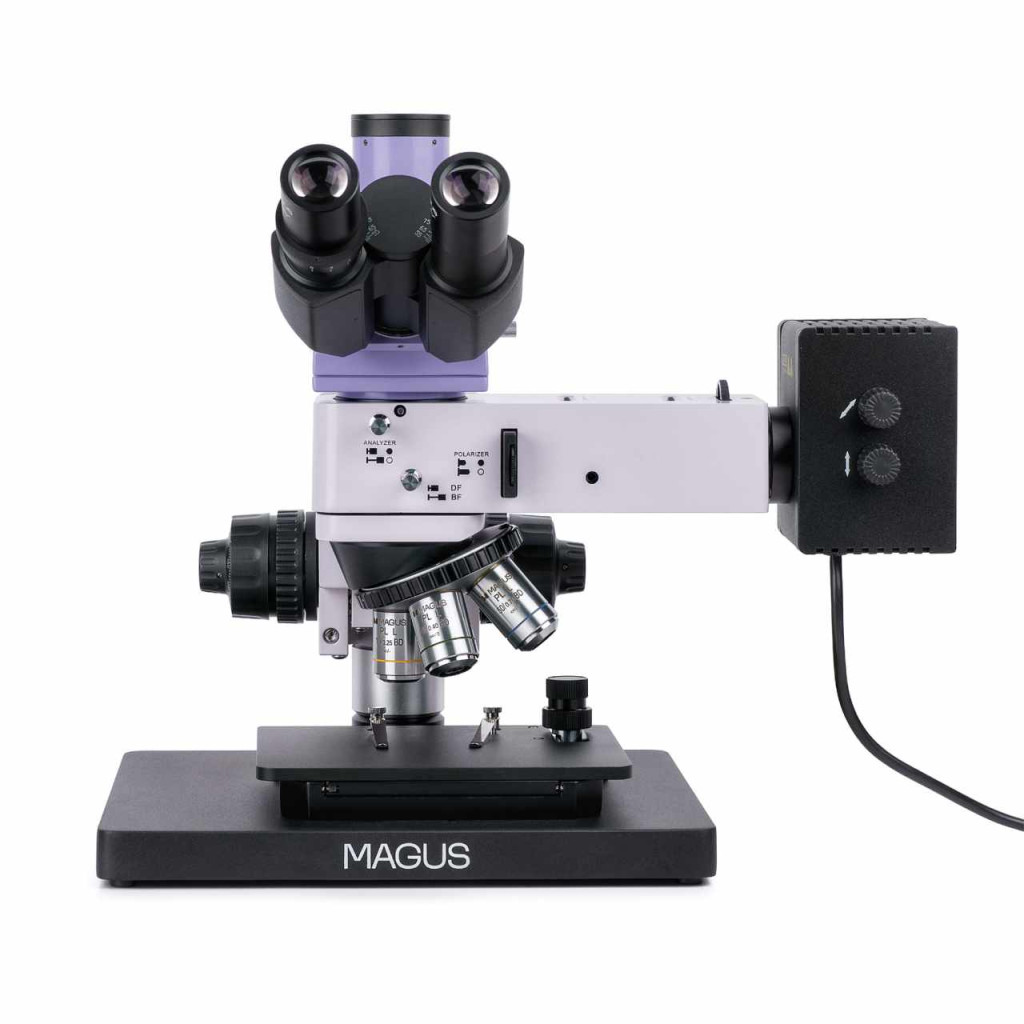

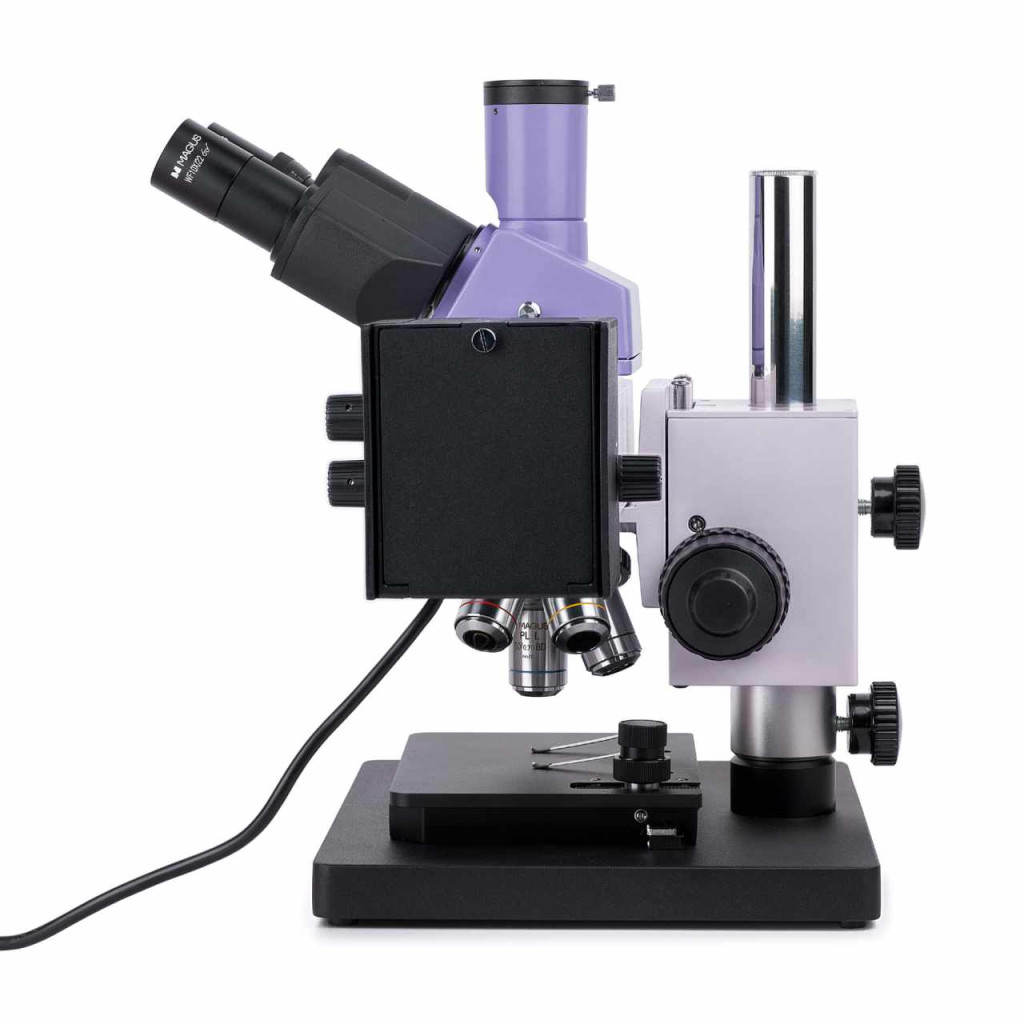

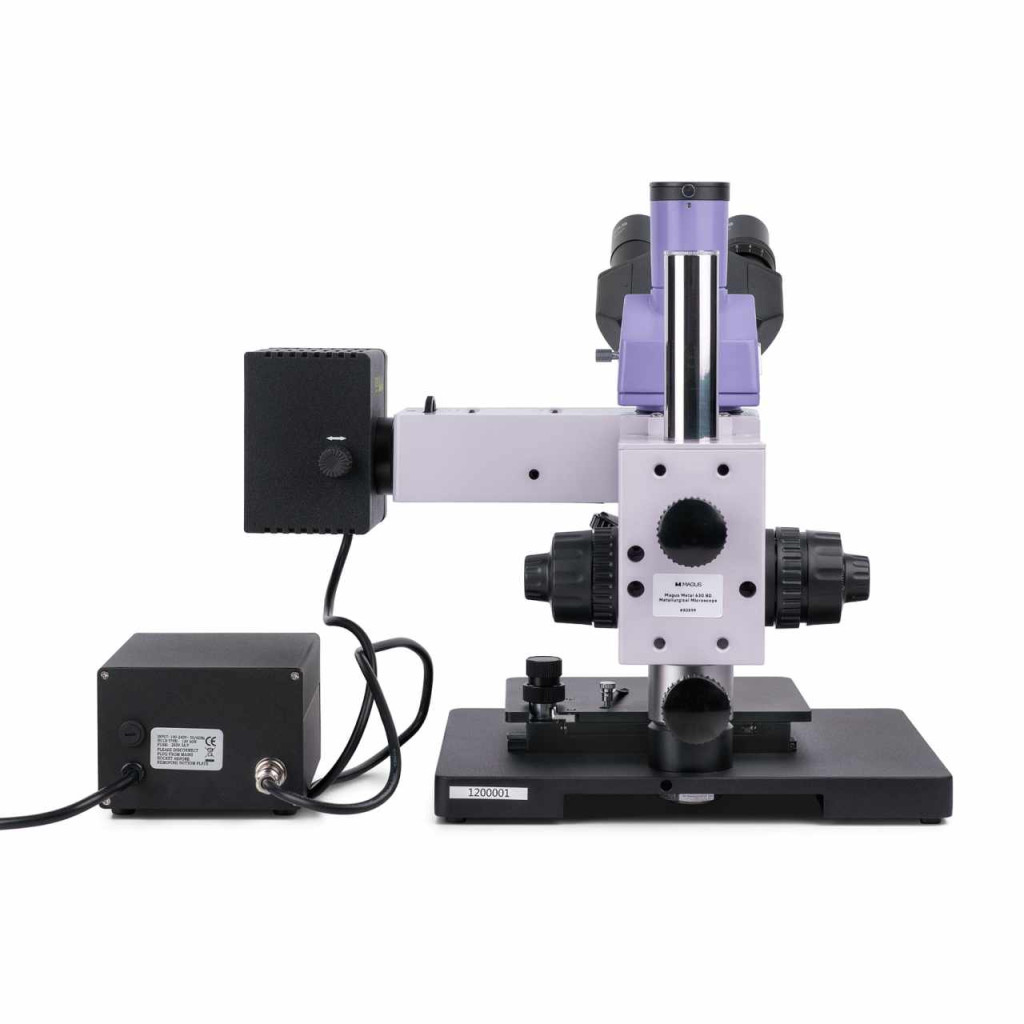

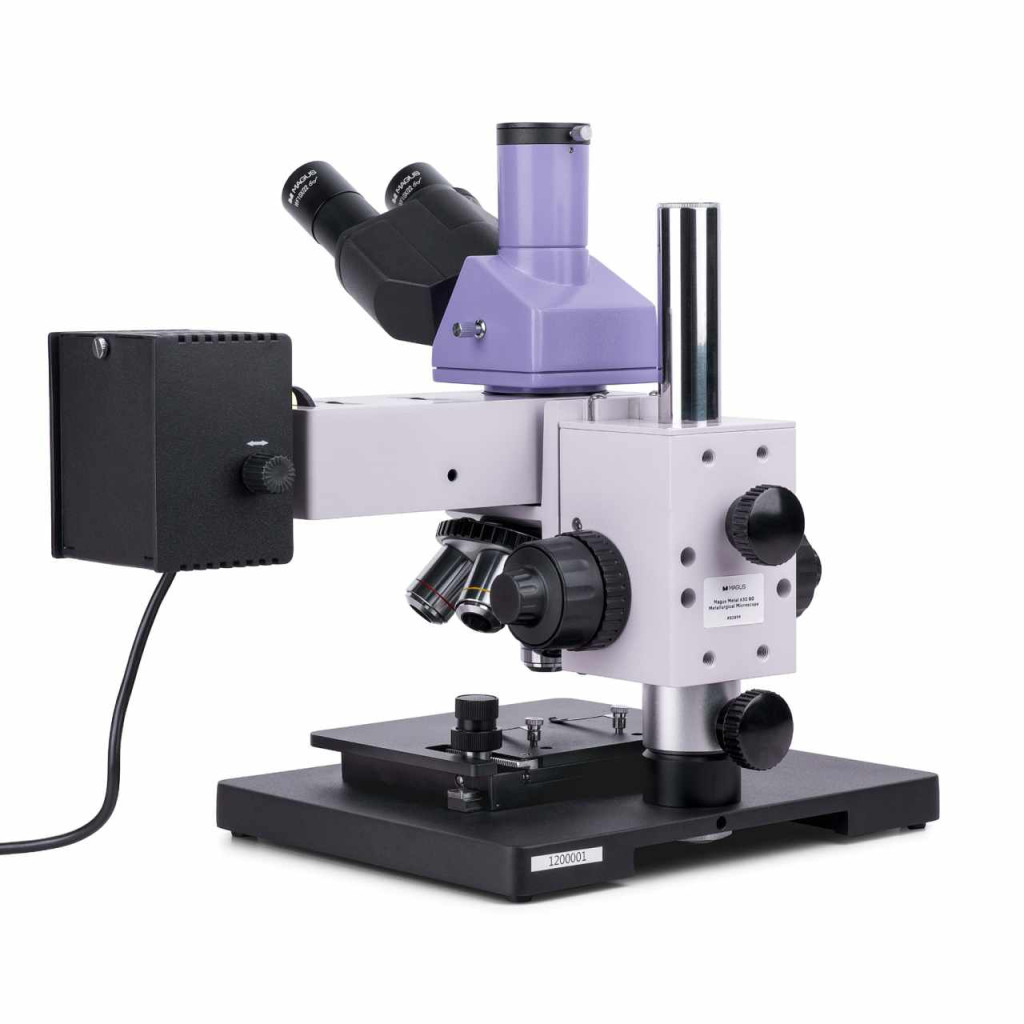

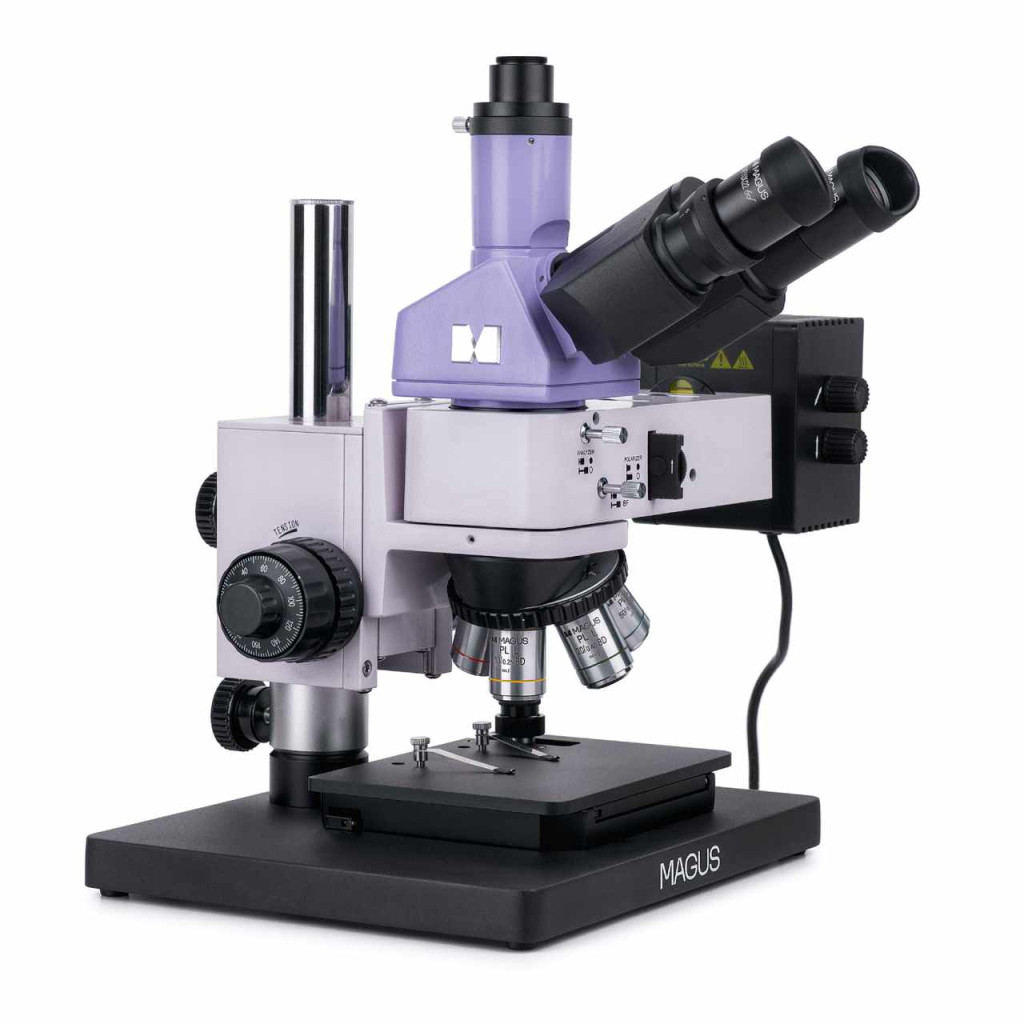

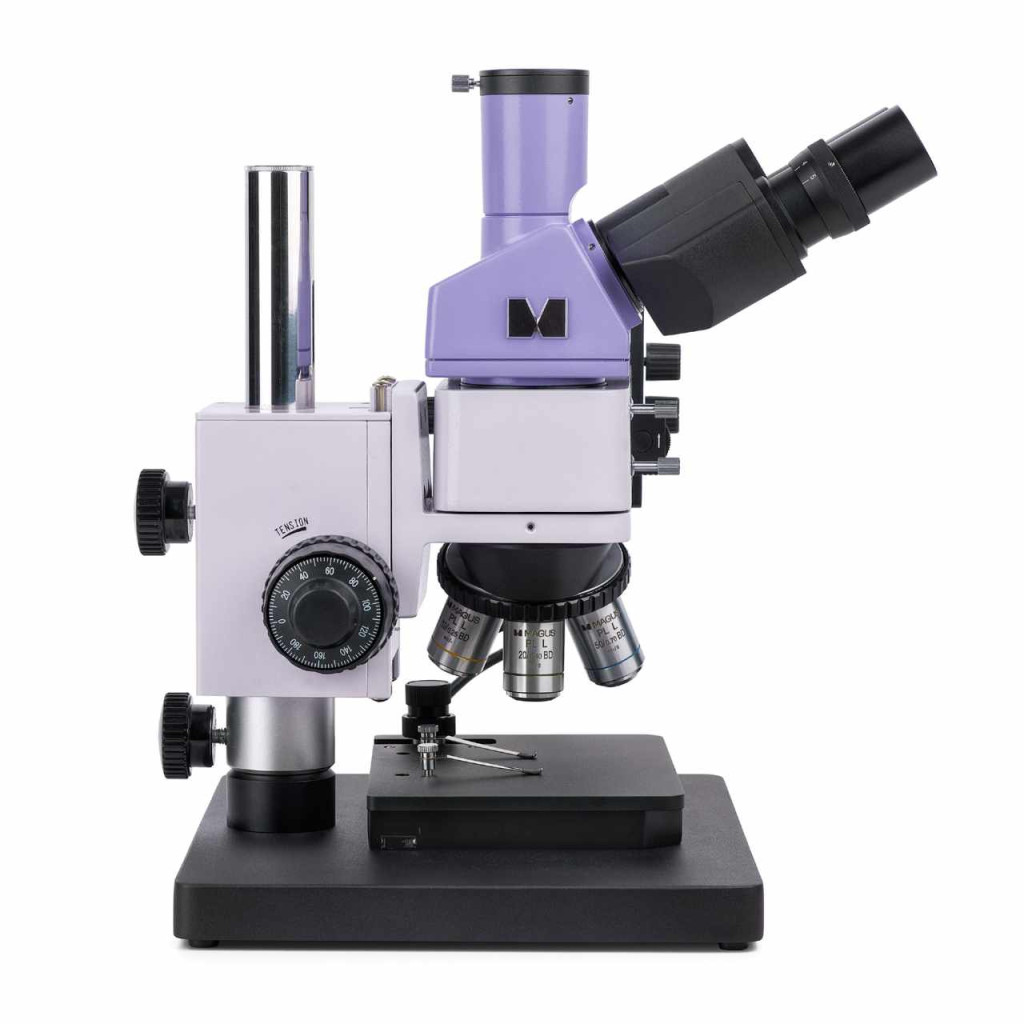

MAGUS Metal D630 BD LCD metallográfiai digitális mikroszkóp

MAGUS Metal D630 BD LCD metallográfiai digitális mikroszkóp világos látóterű, sötét látóterű és polarizációs mikroszkópiai technikákhoz. Az erős halogén világítás bármilyen objektívlencsével és bármilyen mikroszkópiai módszerrel minőségi képet biztosít. A mikroszkópot fémek, félvezető anyagok és nem átlátszó objektumok mikrostruktúrájának minőség-ellenőrzésére és tanulmányozására tervezték. Segítségével kutatások végezhetők a gyártólétesítményekben, kutatóközpontok laboratóriumaiban, valamint az egyetemi tanszékeken.

Digitális kamera

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

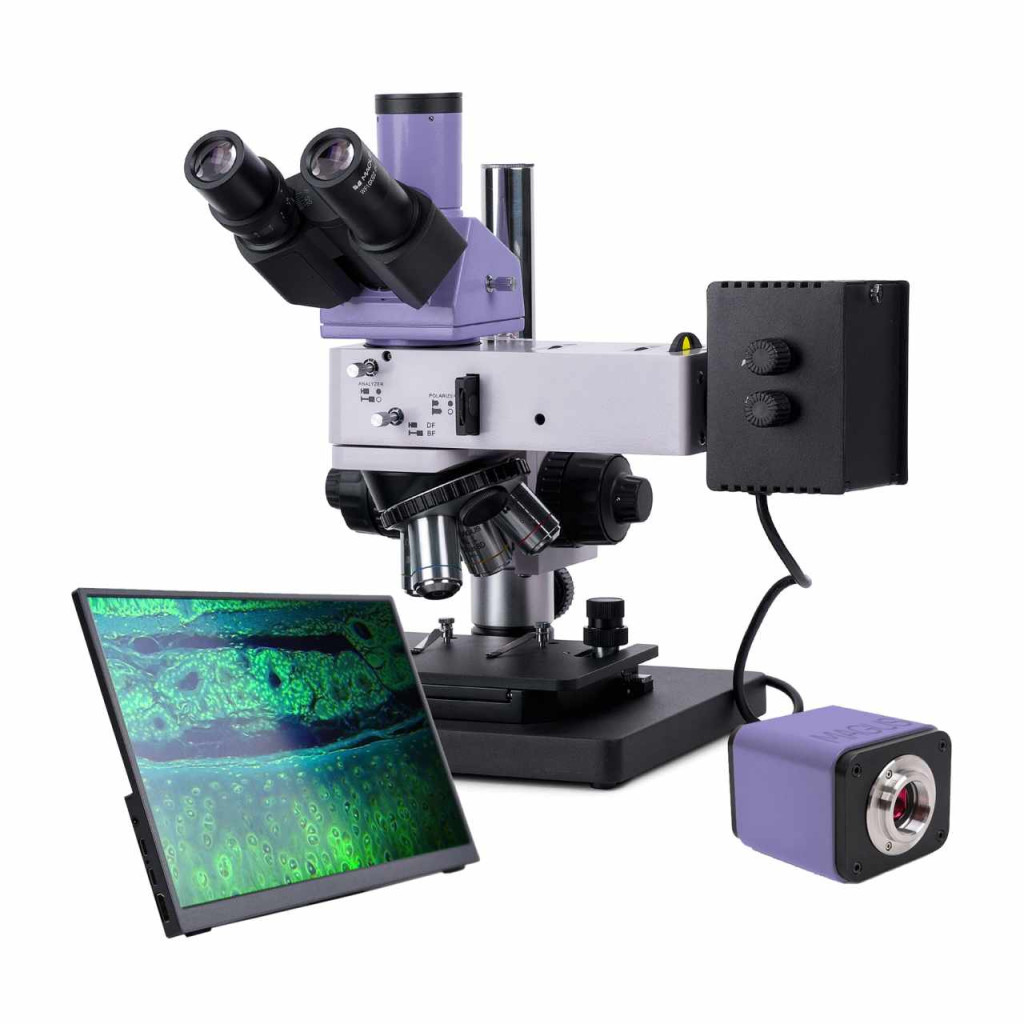

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

A háromszemlencsés fejrész egy háromszemlencsés tubussal rendelkezik, amelybe a digitális kamera (nem része a terméknek) rögzíthető. A fénysugár egy szemlencse/kamera útválasztó gombbal a szemlencsékre vagy a háromszemlencsés tubusra irányítható. A háromszemlencsés fejrész 30°-ban döntött a kényelmes megfigyelések érdekében. A dioptriaállító gyűrű a bal oldali tubuson található.

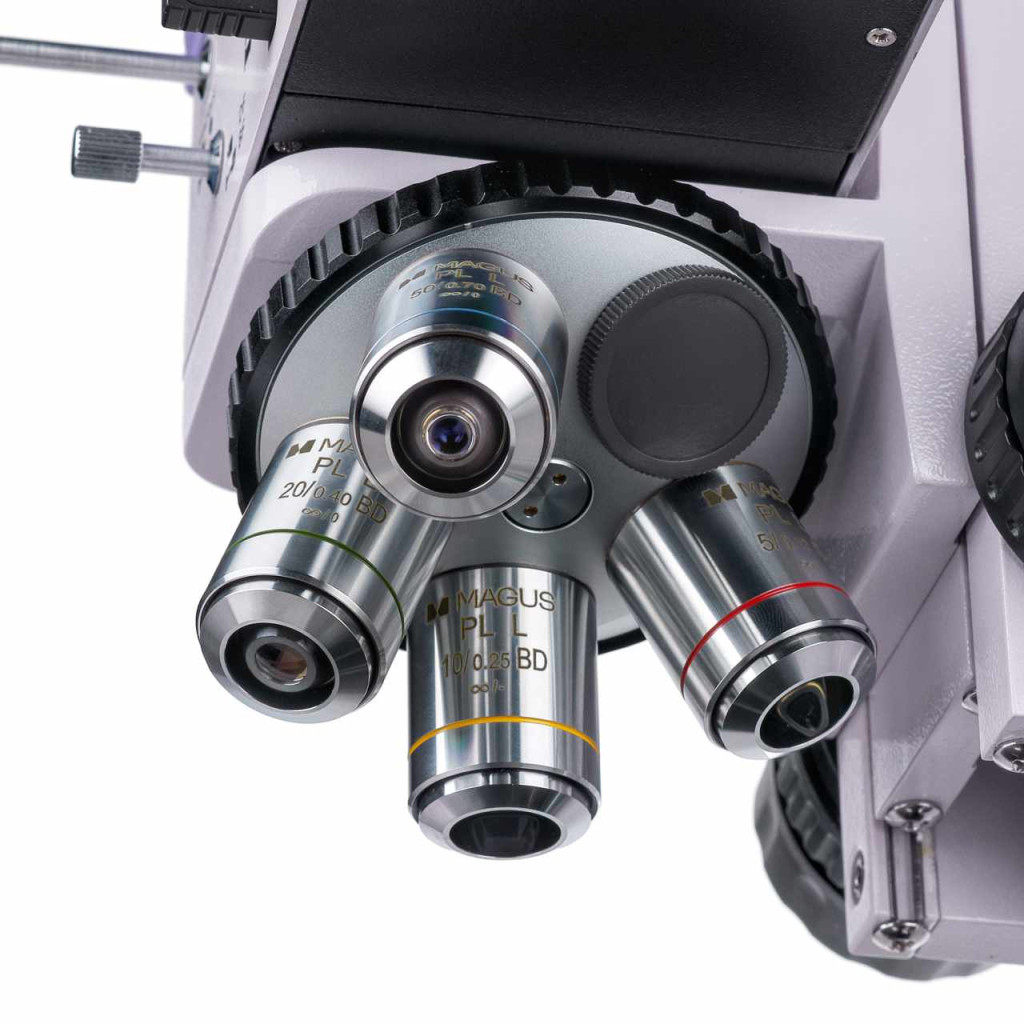

Miután a mellékelt objektíveket beszerelte a revolverfejbe, egy hely még üresen marad egy további objektív beszerelésére. Az összes alapobjektív sík-akromatikus és nagy munkatávolságú – világos és sötét látóterű mikroszkópiához egyaránt alkalmasak.

Megvilágítás

Hogy sötét látóterű megfigyeléseket is lehessen végezni, a mikroszkóp egy fokozott teljesítményű (50 W-os) halogén izzóval rendelkezik. Továbbá a visszaverődő fényű világítórendszer a következőket is magába foglalja: szűrőkészlet, apertúra és tárgyoldali diafragmák, sötét látóterű eszköz, beépített analizátor, valamint egy eltávolítható polarizáló. Az apertúrák és a fényforrás központosítható. A Köhler világítási mód beállítható.

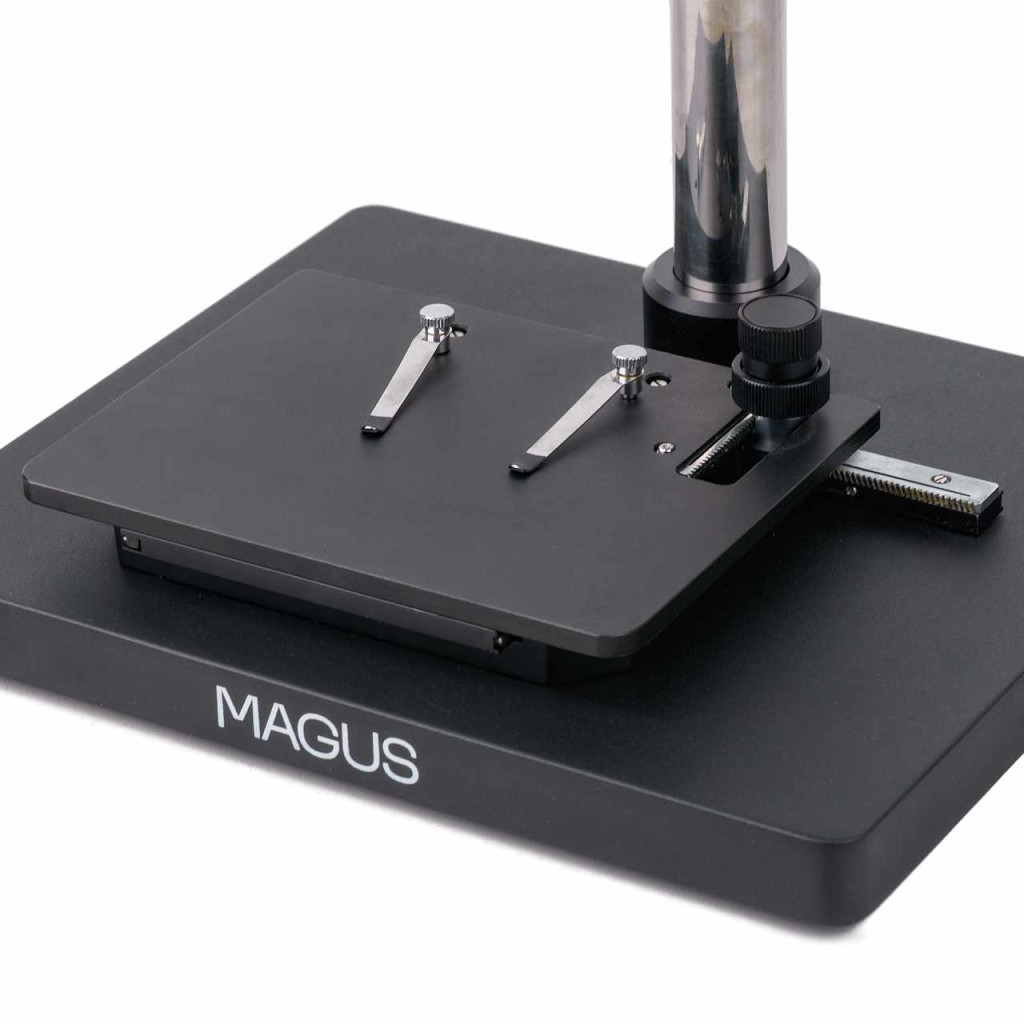

Tárgyasztal és fókuszáló mechanizmus

A mikroszkóp állványának és a fókuszáló mechanizmus érdekes a kialakítása, ennek köszönhetően pedig bármilyen méretű és magasságú mintához használhatók. A mikroszkóp egy másik jellemzője a kis mérete, aminek hála akár 40 cm-es magasságú felületekre is könnyen felszerelhető. A koaxiális durva és finom fókuszállító gombok a mikroszkóp vázának mindkét oldalán megtalálhatók. Durva feszességállításra is van lehetőség.

Tartozékok

A MAGUS Metal 630 BD mikroszkóphoz külön rendelhetők további kiegészítők. Ezek közé tartoznak a kompatibilis szemlencsék, a nagy munkatávolságú objektívek világos és sötét látóterű megfigyelésekhez, a kalibrációs tárgylemezek, valamint a digitális kamerák.

A mikroszkóp főbb jellemzői:

• Bármilyen méretű és magasságú nem átlátszó minták tanulmányozására alkalmas
• Háromszemlencsés fejrész a digitális kamera rögzítésére szolgáló háromszemlencsés tubussal és egy 100/0 és 0/100 sugárosztóval
• Visszaverődő fényben történő megfigyelések világos látóterű, sötét látóterű és polarizációs mikroszkópiai technikákkal
• A halogén fényforrás fokozott, 50 W-os teljesítményt kapott, így sötét látóterű megfigyelésekhez is alkalmas
• Tárgyoldali és apertúra diafragmák Köhler világításhoz, színes fényszűrőkből álló készlet, központosítási lehetőség mindkét diafragmához és a fényforráshoz is
• Kompakt kialakítású állvány, hogy a mikroszkópot kis helyeken is lehessen rögzíteni
• Opcionális tartozékok széles köre

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

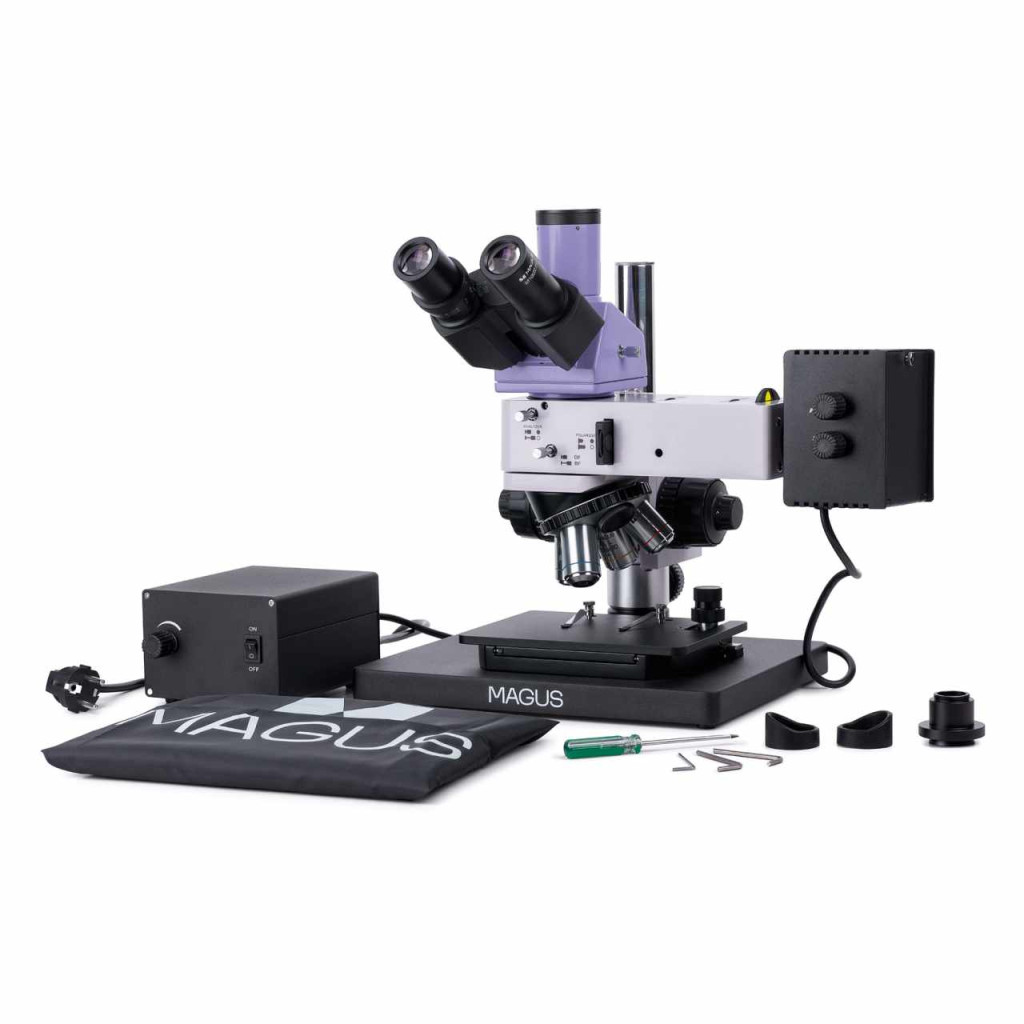

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Fókuszáló mechanizmus, tárgyasztallal és revolverfejjel rendelkező állvány
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
• Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
• Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
• Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Tápbemenetes talapzat
• Tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM 1,9 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM 0,8 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM 0,4 mm
• Kalibrációs tárgylemez
