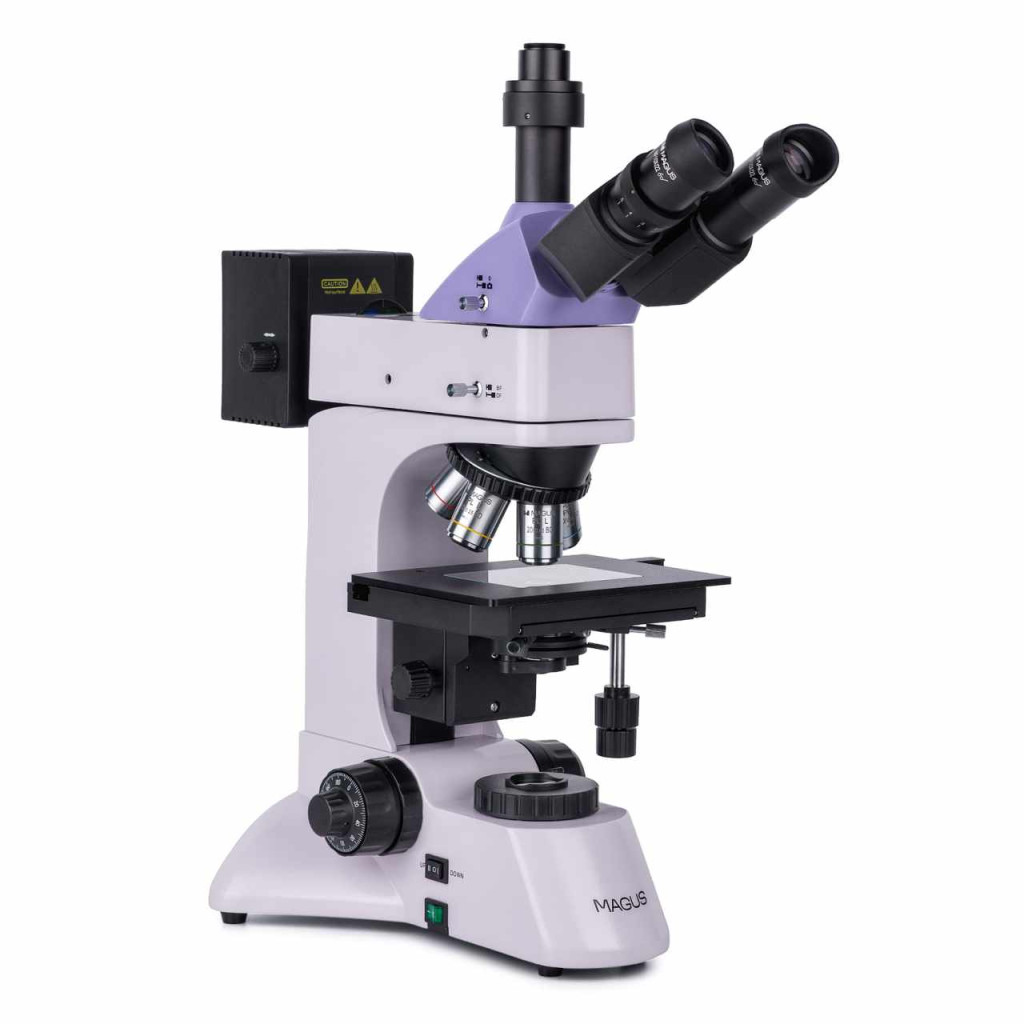

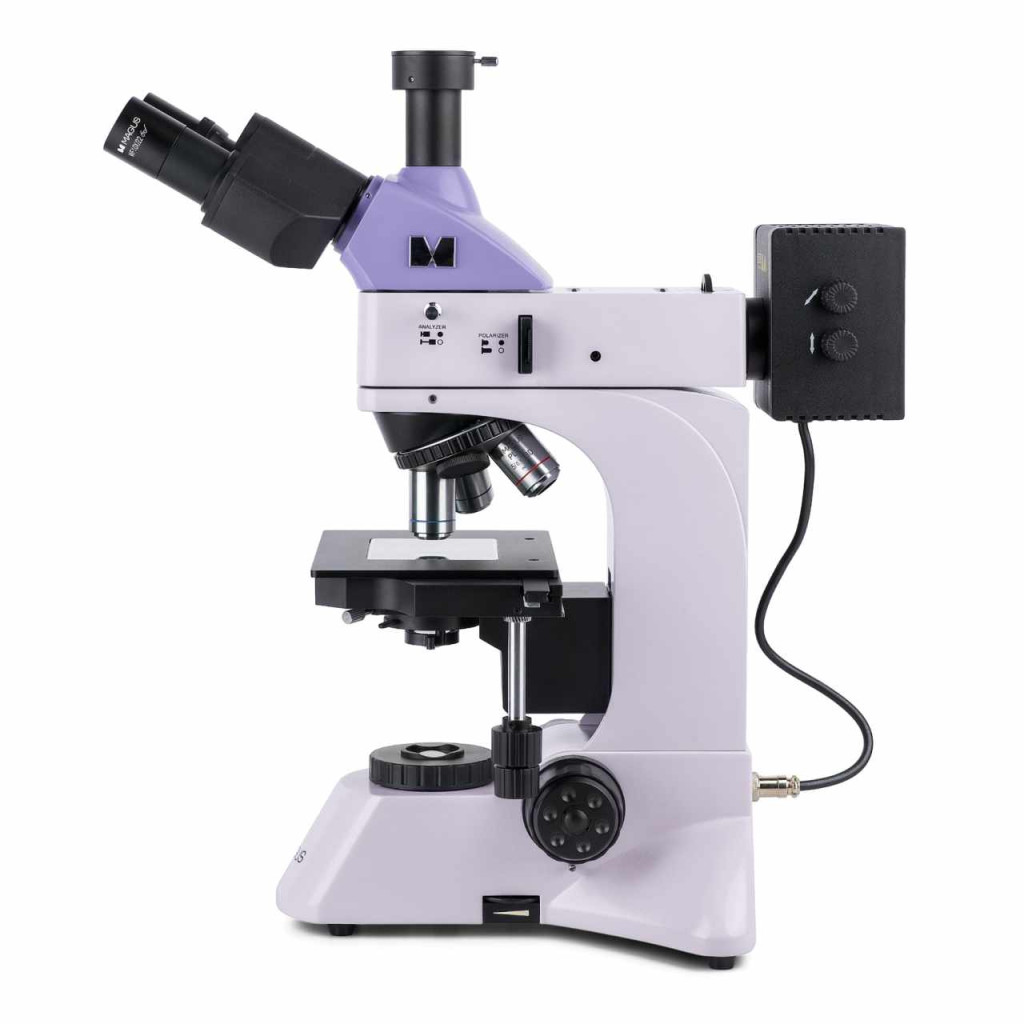

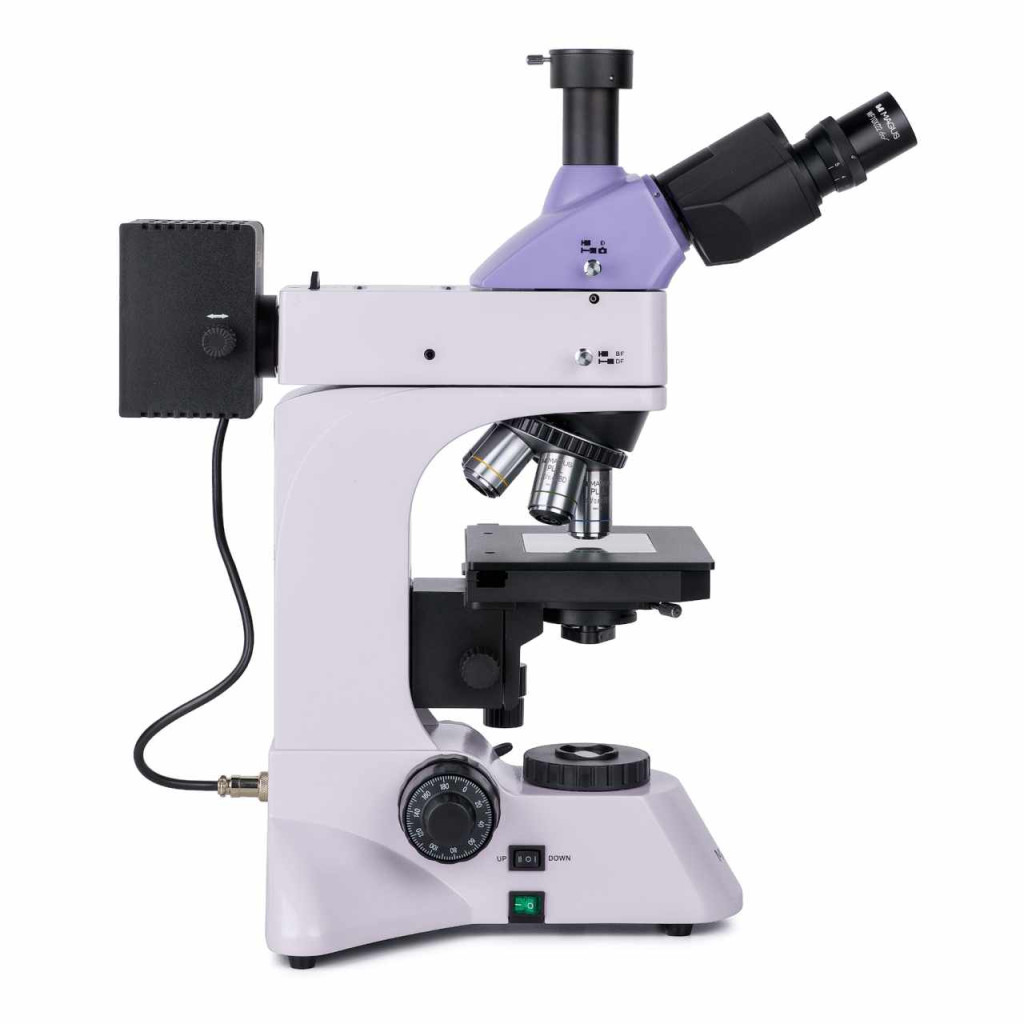

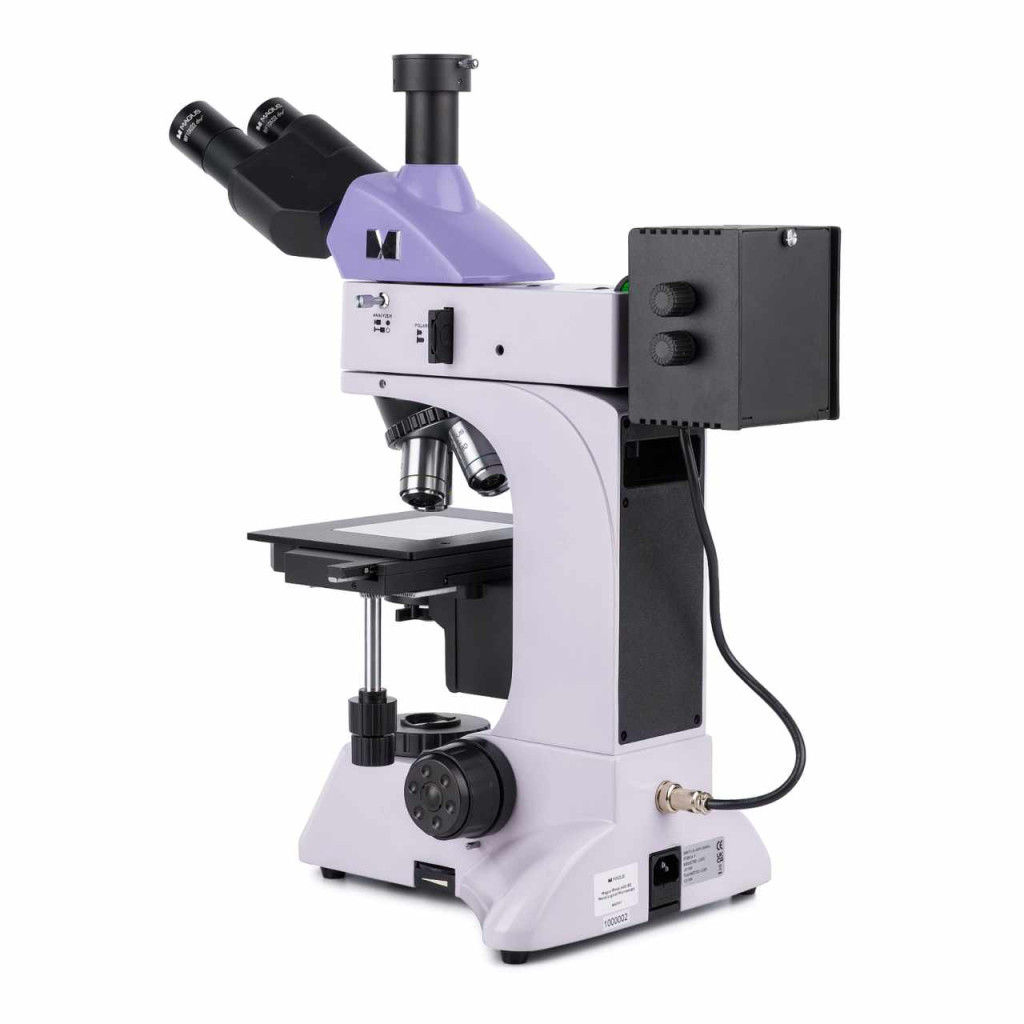

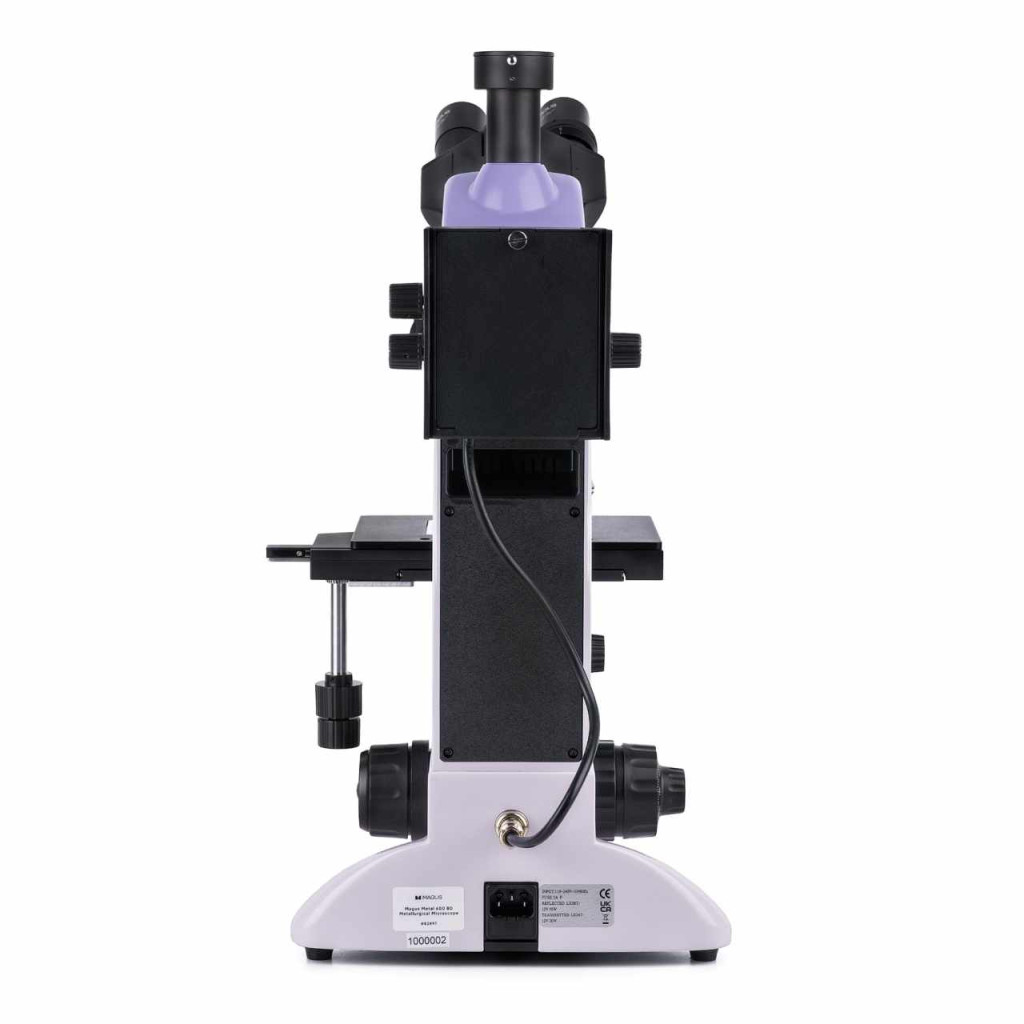

MAGUS Metal D600 BD LCD metallográfiai digitális mikroszkóp

A MAGUS Metal D600 BD LCD metallográfiai digitális mikroszkópot a tárgyak visszavert fényben történő vizsgálatára tervezték, fénymezős, sötétmezős és polarizációs mikroszkópiás technikákkal. Ez a mikroszkóp fém- és félvezető minták, valamint egyéb sík és csiszolt, nagy fényvisszaverő képességű minták vizsgálatára szolgál. Áteresztett fényben áttetsző mintákat, például vékony filmeket és szűrőkön megrekedt részecskéket vizsgálhat. A mikroszkóp használható a kohászati és gépiparban, mérnöki és minőségellenőrző laboratóriumokban, valamint műszaki egyetemeken.

Digitális kamera

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

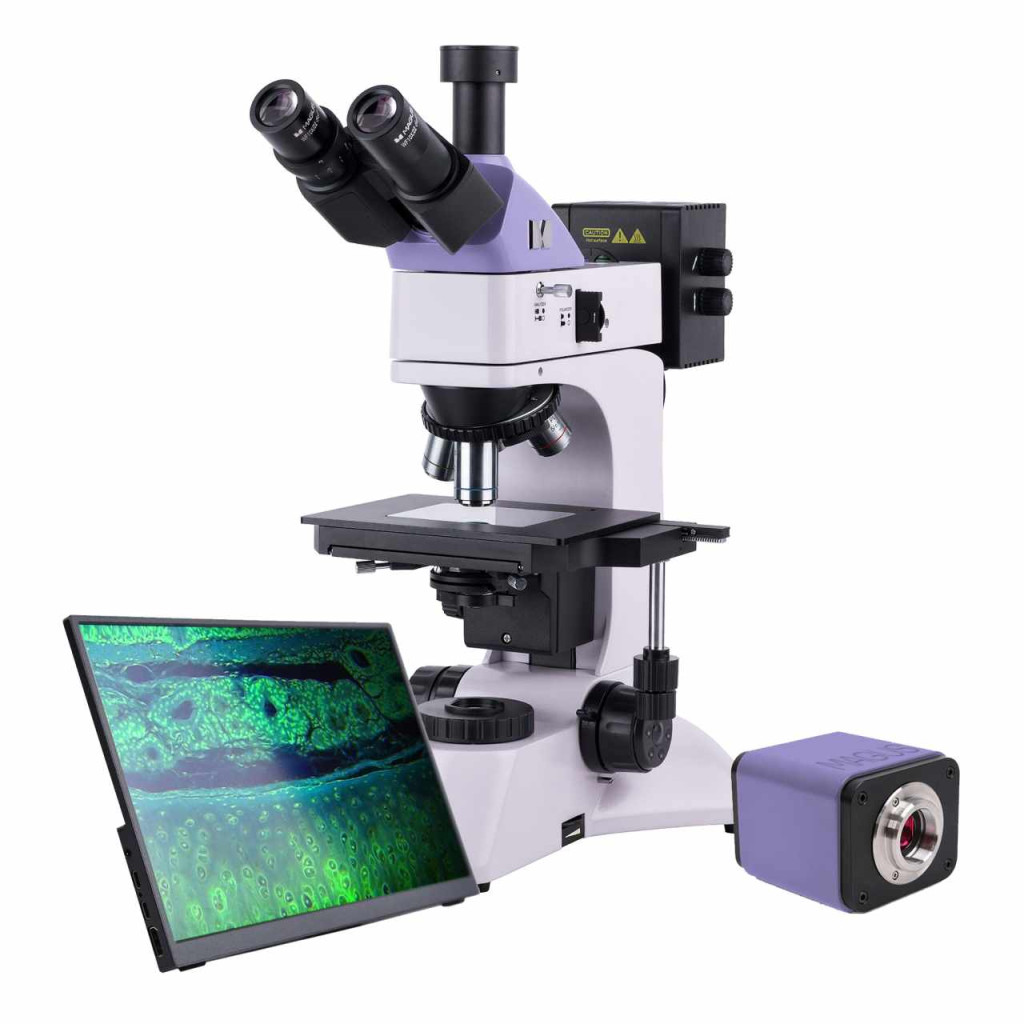

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

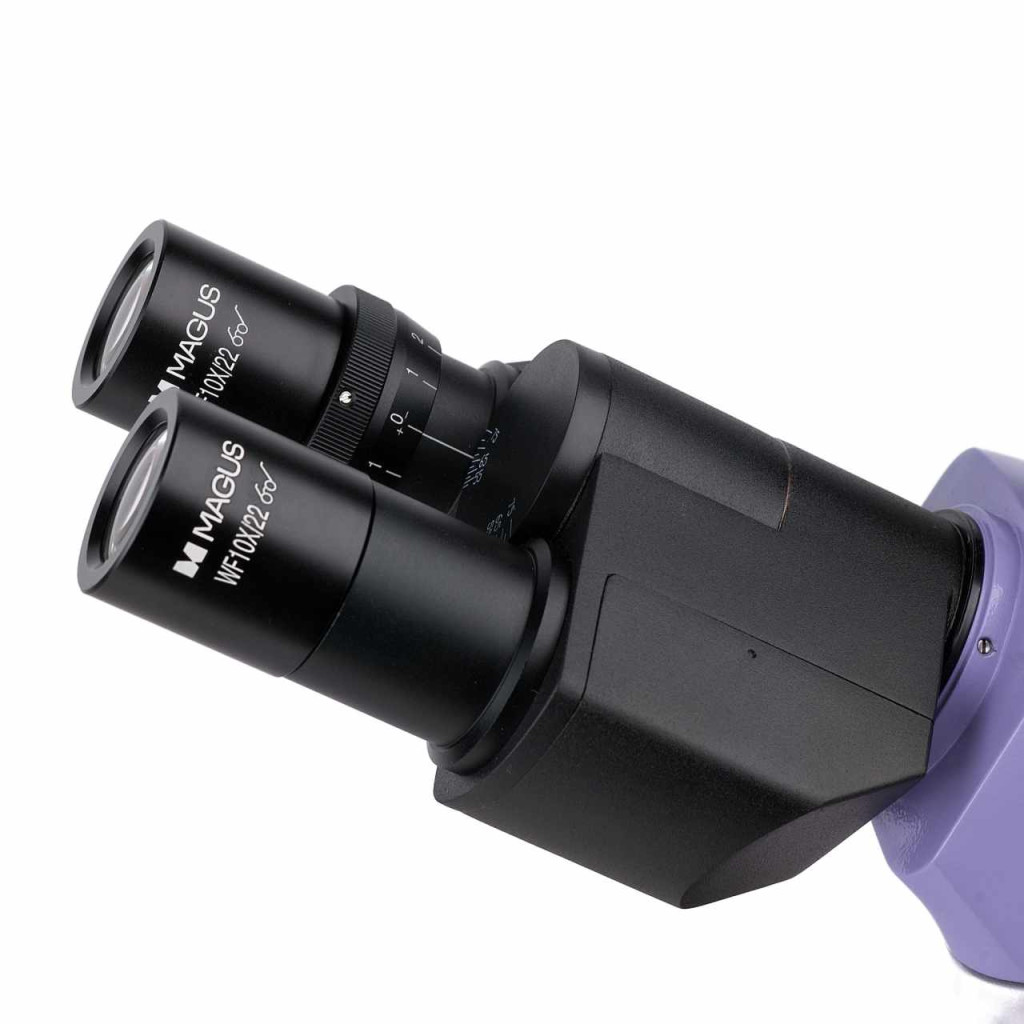

A háromszemlencsés fejrész a digitális kamera felszereléséhez alkalmas, háromszemlencsés tubussal rendelkezik. A sugárelosztó a fényt a kamerára irányítja, két pozíció áll rendelkezésre: 100:0 és 0:100. A fénysugár egészen az okulárokba vagy a háromlencsés tubusba megy. A dioptriaállító gyűrű a bal oldali okuláron található.

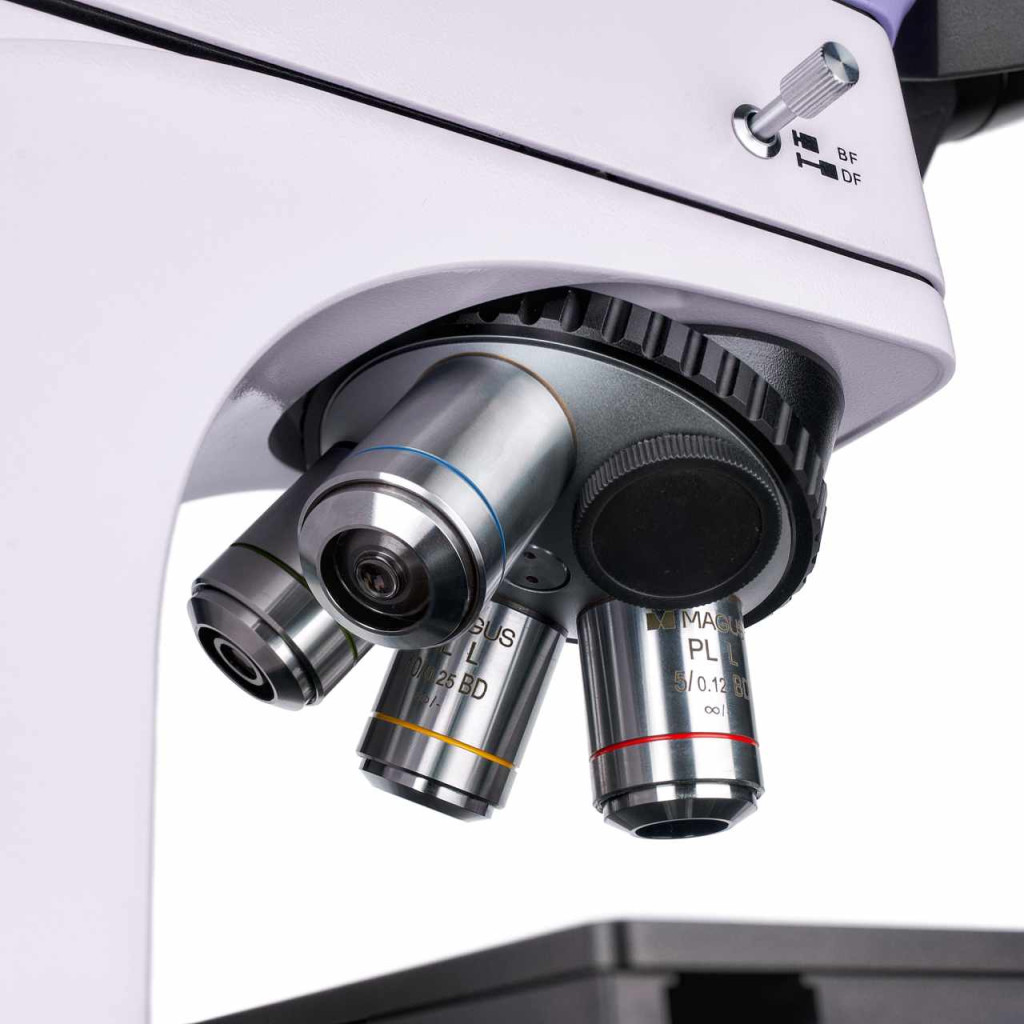

A mikroszkóp nagyítása alapkonfigurációban 50–400x. További objektívek és okulárok növelik a nagyítási tartományt. A mikroszkóp sík akromatikus objektíveket használ nagy munkatávolsággal a fénymezős és sötétmezős mikroszkópiás technikákhoz. A revolverfejben öt nyílás van objektívek felszereléséhez – négy objektív a termékkel szállítva, egy pedig opcionális. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.

Megvilágítás

A megvilágítás meleg halogénlámpákat használ, amelyek még hosszú ideig tartó munkavégzés esetén sem fárasztják el a szemet. Az áteresztett fényű világítás teljesítménye 30 W, a visszavert fényű világításé pedig 50 W, ami kényelmes munkát biztosít a sötétmezős mikroszkópiával.

A visszaverődő fényt használó megvilágítás rendszer a következőket tartalmazza: sötétmező készülék, polarizációs készülék, középre állítható mező- és apertúramembrán a Köhler-megvilágítási módszerhez, valamint színszűrők. A fényforrás központosítható is.

Az áteresztett fényű megvilágító rendszer a következőket tartalmazza: egy kondenzort egy lefelé fordítható lencsével az alacsony nagyítású objektívekhez, valamint egy apertúra- és mezőátlót a Köhler-módszerhez.

Tárgyasztal és fókuszáló mechanizmus

A minta a tárgyasztallal együtt mozog két tengely mentén. A vizsgált minta magassága nem haladhatja meg a 20 mm-t. Az áttetsző mintákkal való munkavégzéshez a tárgyasztal átlátszó üveglappal rendelkezik.

A fókuszálás a mikroszkóp alsó részén mindkét oldalon található koaxiális durva és finom fókuszáló gombokkal állítható. Ez lehetővé teszi a megfigyelő számára, hogy kezét szabadon az asztalra helyezze, ahelyett, hogy a levegőben tartaná. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik a készülék jobb oldalán, valamint feszültségszabályozóval baloldalt.

Tartozékok

A MAGUS Metal 600 BD mikroszkóppal kompatibilis tartozékok köre a következőket tartalmazza: nagy munkatávolságú objektívek fénymezőhöz és sötétmezőhöz, okulárok, kalibrációs tárgylemezek és digitális fényképezőgépek.

A mikroszkóp főbb jellemzői:

• 20 mm-es átlátszatlan, sík polírozott minták megfigyelése visszavert fényben fénymikroszkópiás, sötétmezős és polarizációs mikroszkópiás technikákkal
• Áttetsző objektumok megfigyelése áteső fényben
• Háromszemes tubus digitális fényképezőgép és két pozícióban (100:0 és 0:100) elhelyezhető sugárelosztó felszereléséhez
• Sík akromatikus objektívek nagy munkatávolsággal a BD a fénymezőt és a sötétmezőt is jelöli
• Áteresztett fényű megvilágító – 30 W-os halogén izzó, visszavert fényű megvilágító – 50 W-os halogén izzó biztosítja a kényelmes munkavégzést sötétmezős mikroszkópiával
• Köhler megvilágítás (visszavert fény) a fényforrás, a mező- és rekeszdiafragmák központosításának lehetőségével színszűrők
• Köhler-megvilágítás (átmenő fény) centrálással és állítható magasságú Abbe-kondenzorral, lehajtható kondenzátorlencse alacsony nagyítású objektívekhez
• Teljesen kompatibilis okulárok és objektívek széles választéka

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

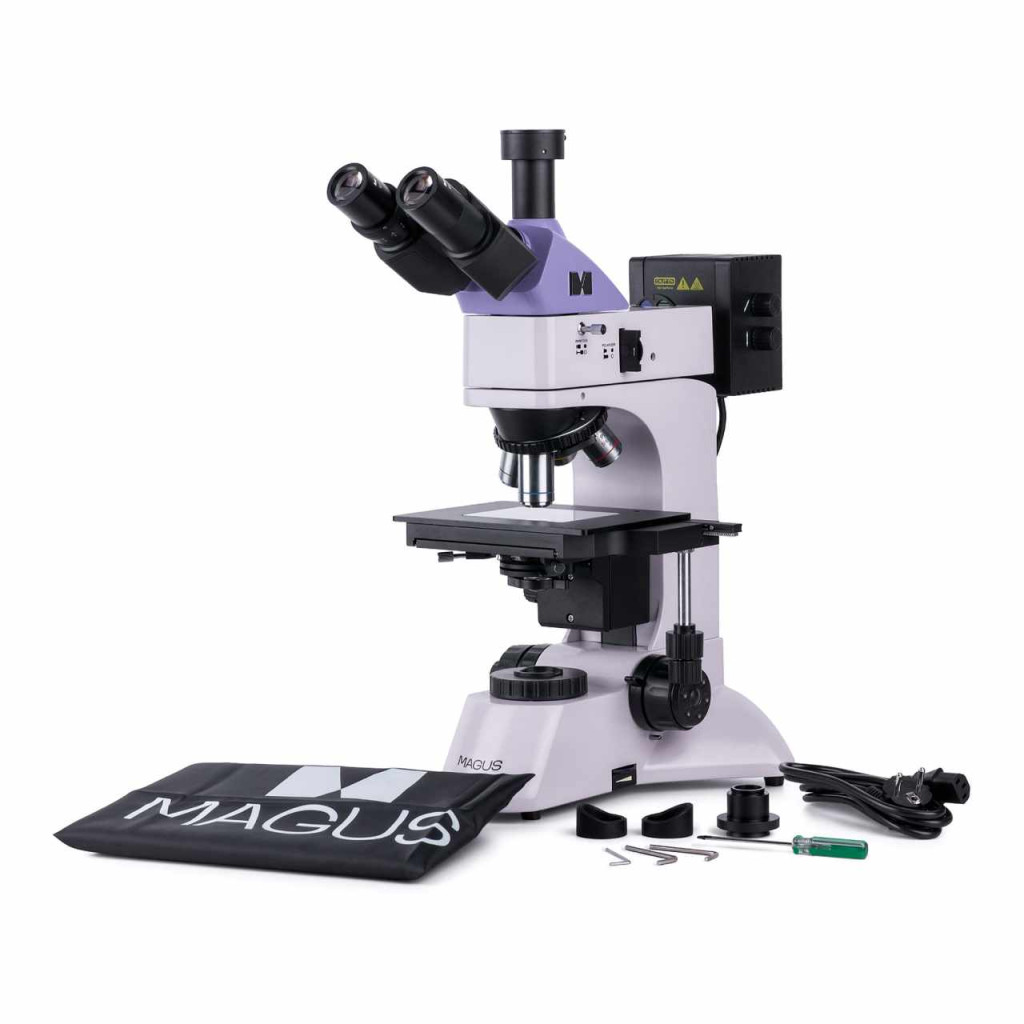

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
• Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
• Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• Átlátszó asztallap
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM: 1,9 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM: 0,4 mm
• Kalibrációs tárgylemez
