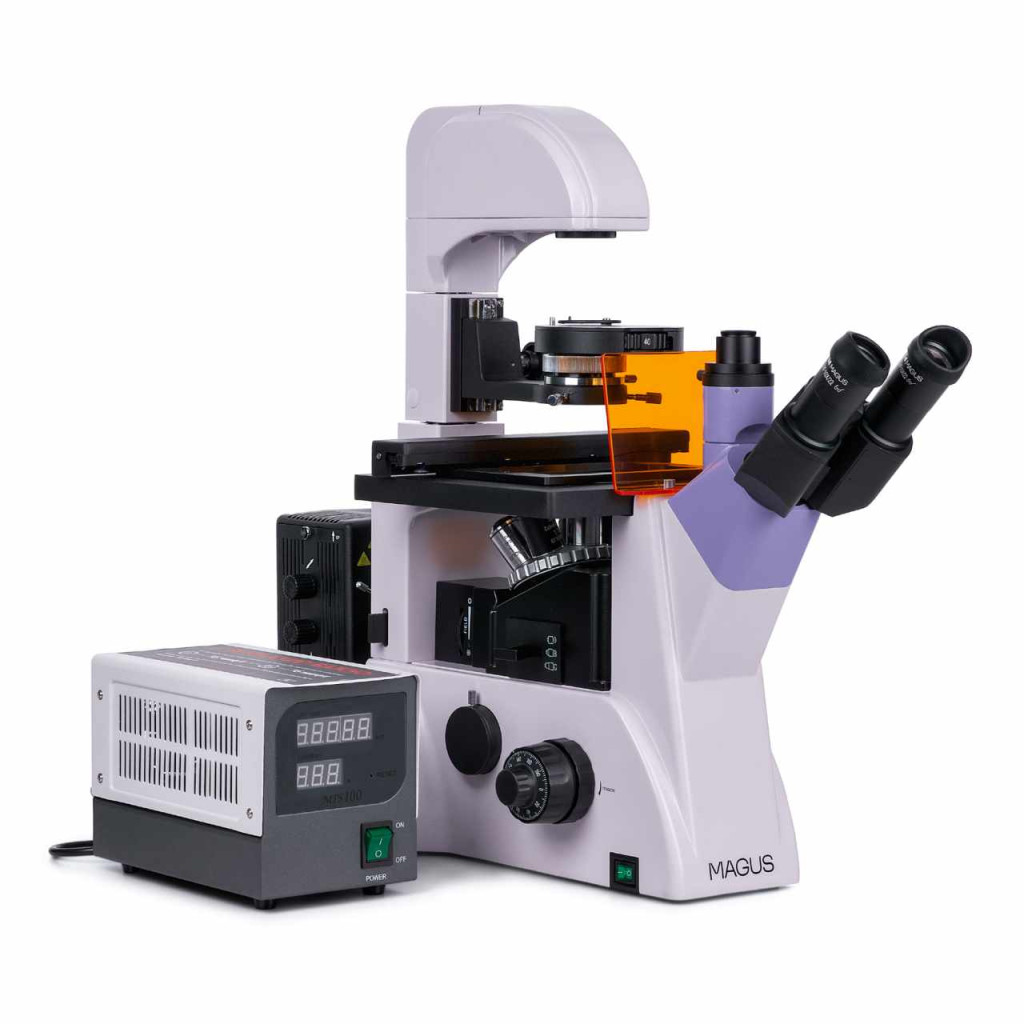

A mikroszkóp fluoreszcens mikroszkópos technika használata esetén a minták fényvisszavert fényben, világos látóterű és fáziskontrasztos technika használata esetén pedig a minták áteső fényben történő tanulmányozására készült. A fluoreszcens mikroszkópia azon alapul, hogy egyes anyagok világítanak, amikor a spektrum egy adott részének megfelelő fénynek vannak kitéve. A mintákat láthatatlan, rövidhullámú ultraibolya fénynek, valamint ibolya, kék és zöld fénynek teszik ki. A kibocsátott fény hullámhossza nagyobb lesz, mint a gerjesztő fény hullámhossza. A minta kék, cián, zöldessárga vagy piros fénnyel világít. Egyes minták maguktól is, míg mások csak fluorokróm kezelés után világítanak. A mikroszkópot – tápközegben, 1,2 mm fenékvastagságú, legfeljebb 55 mm-es üvegedényben található – folyékony üledékek, sejtkolóniák, élő sejtek, szövettenyészetek és egyéb minták vizsgálatára használják. A mikroszkóp a speciális objektívjeinek köszönhetően teszi lehetővé az ilyen üvegárukkal történő munkavégzést. A világítás állványa a max. 165 mm-es Petri-csészékkel és flakonokkal történő használat érdekében dönthető. A mikroszkóp alkalmas immunkémiai diagnosztikára és kromoszóma-elemzésre, valamint látens bakteriális és vírusos fertőzések kimutatására is.
Digitális kamera
A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.
Monitor
A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

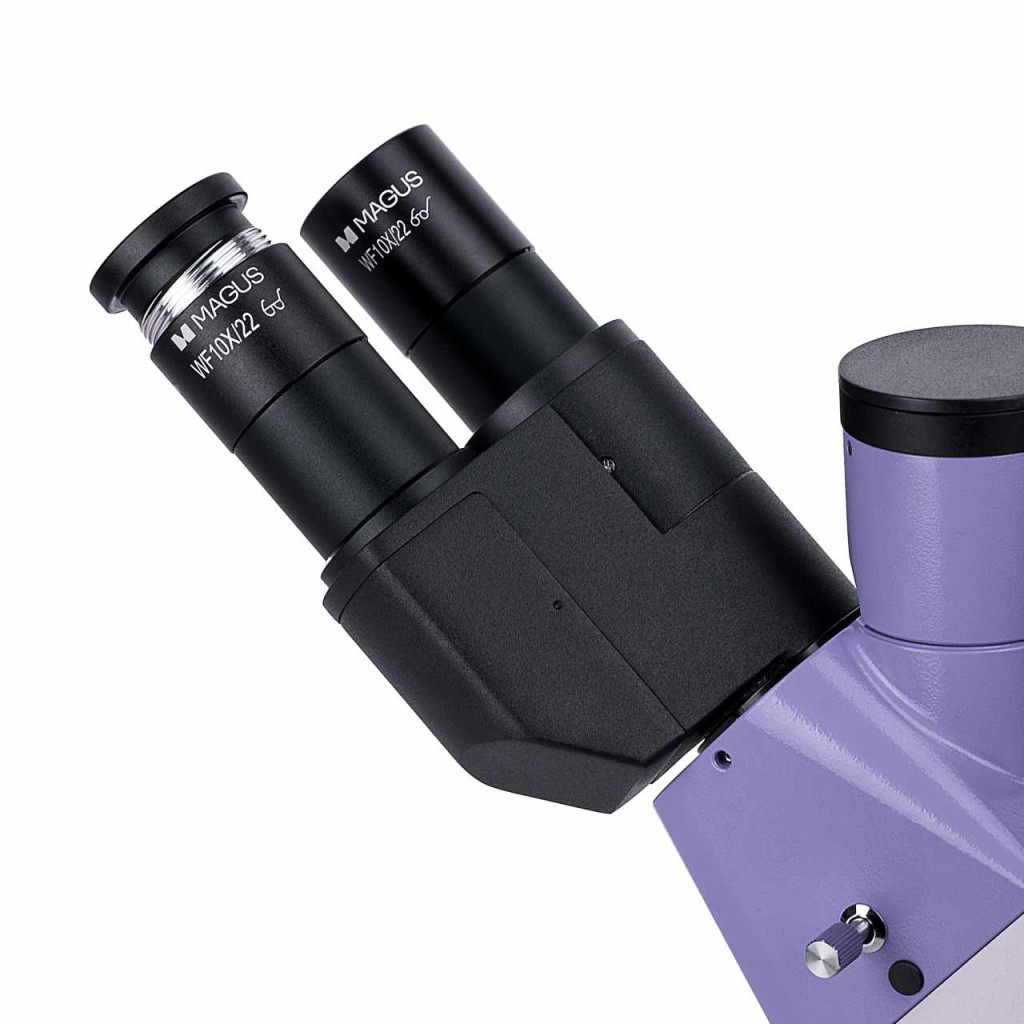

Mikroszkóp fejrész
Tubus hossza – végtelen (∞). A mikroszkóp összeszerelésekor a felhasználó 180°-ban elforgathatja a szemlencsecsöveket, és beállíthatja a magasságához megfelelő szemtávolságot. A mikroszkóp háromszemlencsés fejrésszel rendelkezik. A monitor a háromszemlencsés fejrész függőleges tubusába és a digitális kamerába van szerelve – a kamera oldalsó portjába. A háromszemlencsés fejrészen egy 80:20-as sugárosztó, a házon pedig egy 2-állású sugárosztó (100:0/0:100) található.

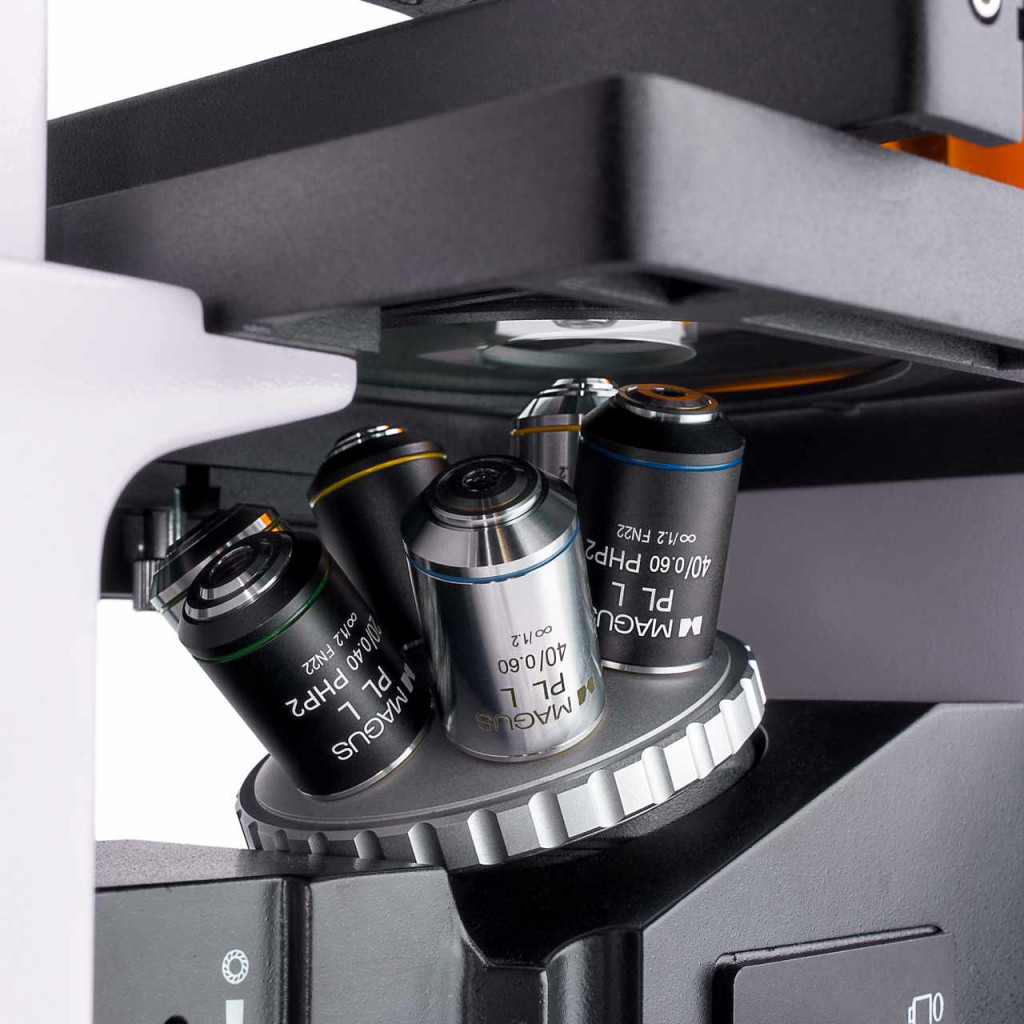

Revolverfej
A 6-objektíves revolverfej egy állványra van szerelve a tárgyasztal alatt.
Objektívek
Nagy működési távolságú, végtelen síkú akromatikus objektívek 1,2 mm-es fenékvastagságú edényekhez. Három objektív világos látóterű és fluoreszcens mikroszkópos technikához, további 3 pedig a fáziskontrasztos technikához való.
Fókuszáló mechanizmus
A koaxiális durva- és finomélesség-állító gombok a mikroszkóp alján, kétoldalon találhatók. A felhasználó az asztalra helyezheti a kezét, és megfigyelés közben nyugodt pózt vehet fel. A fókusz gördülékenyen és erőfeszítés nélkül beállítható. A jobb oldalon egy durvafókusz-rögzítő gomb található a minta cseréjét követő gyors beállításokhoz. A bal oldalon található egy durva feszességállító gyűrű a további beállításhoz.
Tárgyasztal
A fix tárgyasztalhoz egy mechanikus szerelvény tartozik, amivel két – egymásra merőleges – irányban mozgathatók a laboratóriumi eszközök. Az objektum egyenletes és finom mozgatása növeli a vizsgálat pontosságát – a minta egyetlen része sem kerüli el a figyelmét. A mozgatógomb alul található, így a felhasználónak nem kell megerőltetnie a jobb kezét. A mikroszkópkészlet négy csészetartót tartalmaz a különféle méretű csészékhez.
Fényvisszaverő világítás
A fluoreszcens gerjesztés forrása egy 100 W-os higanygőzlámpa. Rendkívül fényes, és széles hullámhossz-spektrummal rendelkezik. A higanygőzlámpa diszkrét csúcsokkal rendelkezik, így számos fluorokrómmal dolgozhat. A fényvisszaverő világítás négy gerjesztő szűrőt tartalmaz: ultraibolya (UV), ibolya (V), kék (B) és zöld (G). A higanygőzlámpa a lámpaházban található, és három síkban lehet központosítani. A hősugárzás elvezetésre kerül a lámpaháztól, így a lámpa nem melegszik fel túlságosan. A foglalat segítségével a lámpa biztonságosan és gyorsan cserélhető.
Kondenzor
Négyállású fáziskontrasztos tornyos kondenzor. Egy szabad foglalat a világos látóterű mikroszkópiához való, a másik három foglalat pedig fázisgyűrűs lemezekkel 10x, 20x és 40x nagyítású objektívekkel való munkavégzéshez használható. A fáziskontrasztgyűrűk központosíthatók. A mikroszkópos technikák közötti gyors és intuitív váltás időt takarít meg, és egyszerűbbé teszi a kutató munkáját.
Fényvisszaverő fényforrás
A fényvisszaverő világítás 30 W-os halogén izzóval rendelkezik. A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a kényelmes munkavégzést. A 30 W-os izzó elég fényes a világos látóterű és fáziskontrasztos mikroszkópos technikákhoz használt, bármilyen objektívvel történő megfigyeléshez.
Áteső fényű Köhler-világítás
A Köhler világítás javítja a megfigyelt minta képminőségét: Minden objektívvel maximális felbontás érhető el. A látómező egyenletesen kerül megvilágításra anélkül, hogy a széleken sötétedés jelentkezne. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.
Tartozékok
Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre. A mikroszkóp nagyítási tartományát növelő szemlencsék. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket. Digitális kamera, amely a mikroszkóp képét monitoron jeleníti meg és fájlokat tárol, miközben a szoftvere valós időben méri a mintákat. Az objektumok mérését kalibrációs tárgylemez segíti, amely egy skála vagy a kamera szoftvere segítségével szemlencsével kombinálható.
A mikroszkóp főbb jellemzői:
- Laboratóriumi eszközökben található, fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
- Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, világos látóterű és áteső fényű fáziskontrasztos
- Állítható Köhler-világítás
- Dönthető állvány max. 165 mm-es edényekhez
- Háromszemlencsés fejrész beállítható szemtávolsággal

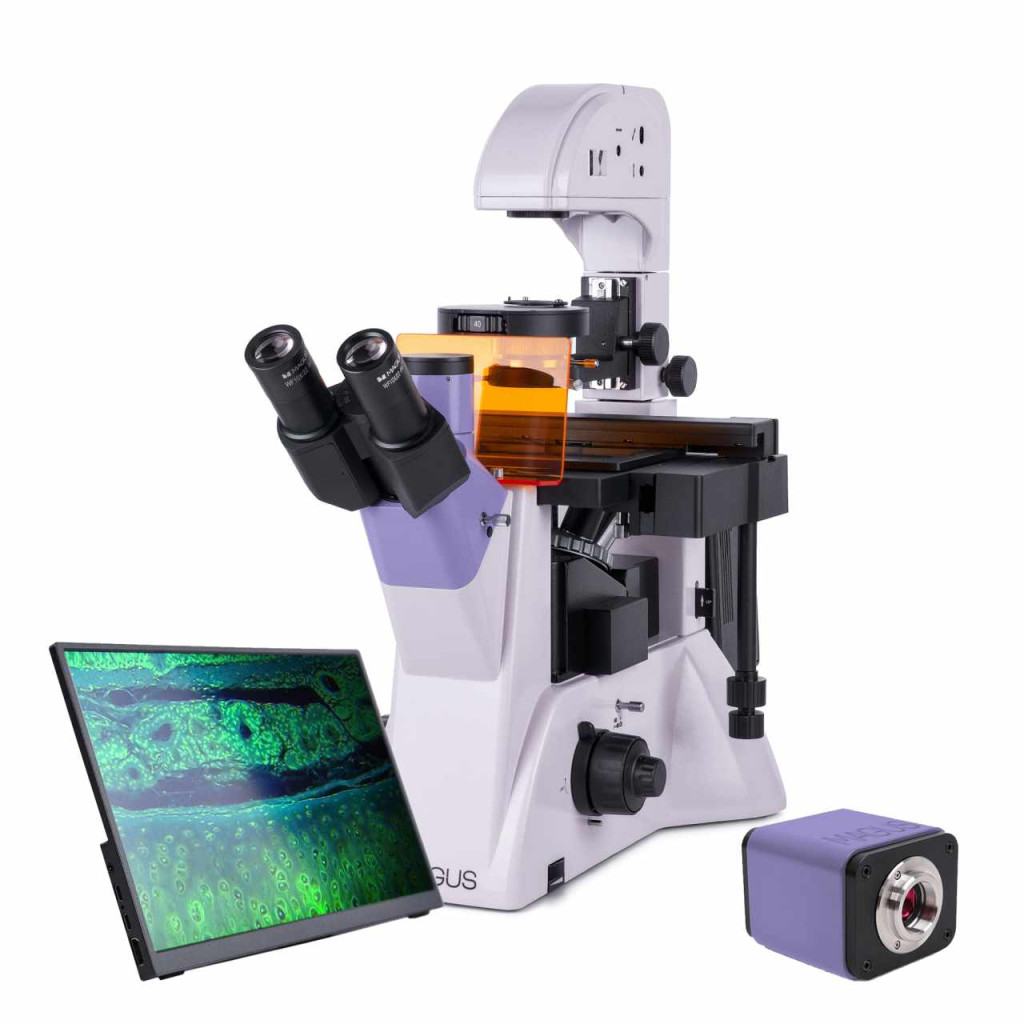

- Két lehetőség digitális kamera és monitor rögzítésére: a háromszemlencsés fejrész függőleges tubusa és a vázon az oldalsó kameracsatlakozó sugárosztás a háromszemlencsés fejrészen – 80:20, sugárosztás a vázon – 100:0/0:100
- Fényvisszaverő világítás: 100 W-os higanygőzlámpa széles hullámhossz-spektrummal
- Fluoreszcens szűrők: ultraibolya (UV), ibolya (V), kék (B), zöld (G)
- Fáziskontrasztos tornyos kondenzor a mikroszkópos technika gyors és kényelmes váltásához
- Áteső fényű világítás – 30 W-os halogénizzó, amely erős, természetes fényt ad
- Kompatibilis, opcionális tartozékok széles választéka
A kamera főbb jellemzői:
- A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
- Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
- 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
- A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

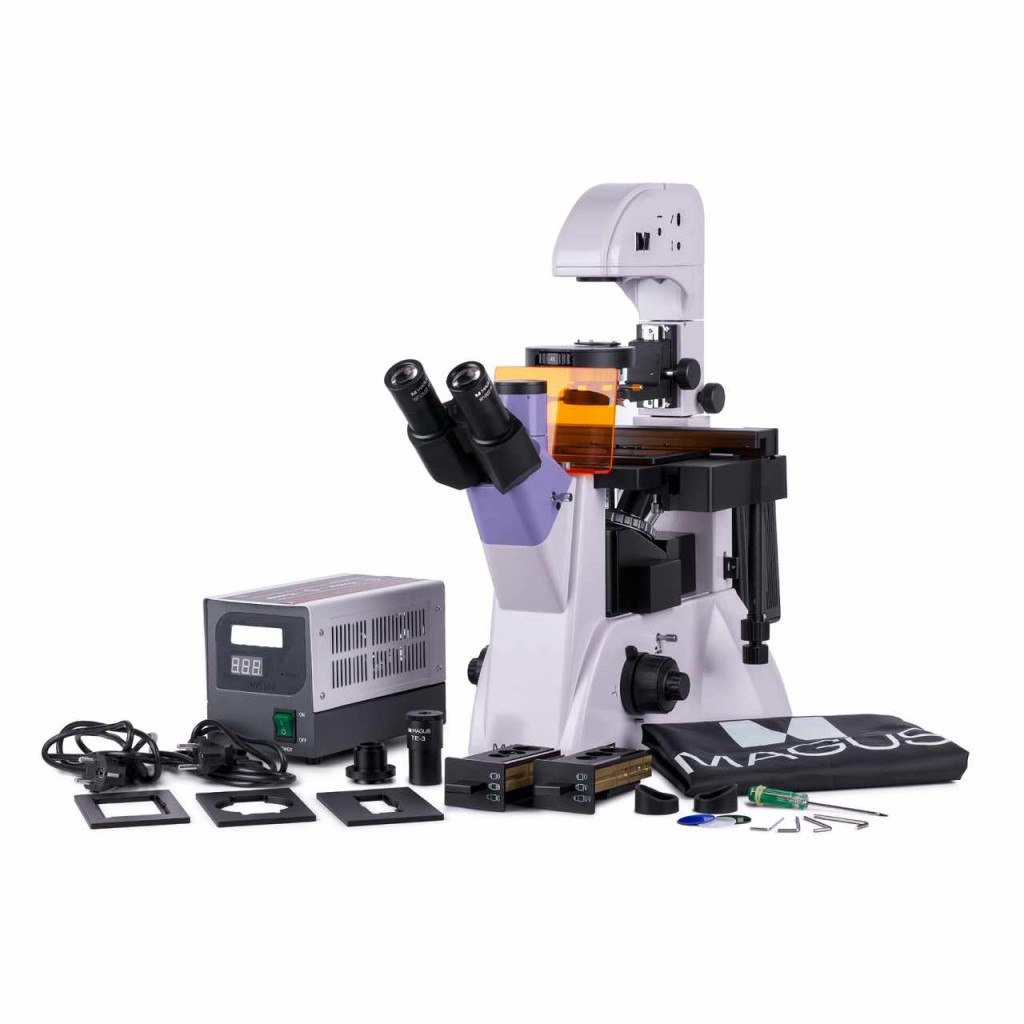

A készlet tartalma:
- MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- MAGUS MCD40 LCD monitor
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Fluoreszcencia-egységek
- Higanygőzlámpa
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PLL 10x/0,25 SzM 4,3 mm
- Végtelen síkú akromatikus objektív: PLL 20х/0,40 SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PLL 40х/0,60 SzM 3,5 mm
- Végtelen síkú akromatikus objektív: PLL 10x/0,25 PHP2 SzM 4,3 mm
- Végtelen síkú akromatikus objektív: PLL 20x/0,40 PHP2 SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PLL 40x/0,60 PHP2 SzM 3,5 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- UV-pajzs
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Higanygőzlámpa tápegység
- Tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság, év | 5 |
| EAN | 5905555018225 |
| A csomag méretei (HxSzxM):, cm | 38.5x61.5x82 |
| Szállítási súly, kg | 26 |
| Fejrész | trinokuláris |
| Szemlencsecső átmérője, mm | 30 |
| Objektívek | végtelen síkú akromatikus objektív (∞): PLL 10x/0,25/4,3 PLL 20x/0,40/8,0 PLL 40x/0,60/3,5 fázis: PLL 10x/0,25/4,3 PHP2 PLL 20x/0,40/8,0 PHP2 PLL 40x/0,60/3,5 PHP2 parfokális távolság: 45 mm |
| Forgó tárgylencsefoglalat | 6 objektív számára |
| Munkatávolság, mm | 4,3 (10х) 8,0 (20x) 3,5 (40x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | 227x208 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 77/134,5 |
| Kondenzor | NA 0,6, munkatávolság: 55 mm fáziskontrasztos torony két rögzítőcsavarral |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durva (durvafókusz feszességállító és rögzítőgombbal), és finom (0,002 mm) |
| Fényerősség-szabályozás | yes |
| Fényforrás típusa | visszaverődő fényű: higanygőzlámpa 100 W áteső fényű: 12 V, 30 W halogénizzó |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Fluoreszcens modul | szűrők: ultraibolya (UV), lila (V), kék (B), zöld (G) |
| Fluoreszcens szűrő: szűrő típusa, gerjesztési hullámhossz/színválasztó tükör/emissziós hullámhossz | ultraibolya (UV), 320–380 nm/425 nm/435 nm ibolya (V), 380–415 nm/455 nm/475 nm kék (B), 450–490 nm/505 nm/515 nm zöld (G), 495–555 nm/585 nm/595 nm |
| Fényforrás elhelyezkedése | két helyen |
| Típus | biológiai, fény/optikai |
| Fúvóka | Siedentopf, 180°-ban elfordítható |
| Nagyítás foka, x | 100–400 alapkonfiguráció (*opció: 100–500/600/800/1000) |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14 15x/15 20x/12 25x/9) |
| Tárgyasztal | fix kialakítású, Ø118 mm üveglemezzel és mechanikus szerelvénnyel csészetartók: 86x129,5, Ø90 mm 34x77,5 mm, Ø68,5 mm 57x82 mm, Ø60 mm 29x77,5 mm, Ø35 mm |
| Megvilágítás | halogén, fluoreszkáló |
| Tápellátás | váltakozóáramú hálózat, 85–265 V, 50/60 Hz |
| Rendeltetés | fáziskontrasztos kondenzor (revolverfejes) szabad foglalattal és gyűrűs fázislemezekkel a 10x, 20x és 40x objektívekhez központosító segédmikroszkóp |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Használat | laboratóriumi/orvosi |
| Vizsgálati módszer | világos látótér, fáziskontrasztos mikroszkópia, fluoreszcencia |
| Tok/doboz/táska a készletben | porvédő |
| === Elválasztójel === | Digitális kamera |
| Érzékelő | Sony Exmor/Starvis CMOS |
| Színes/monokróm | színes |
| Megapixel | 8 |
| Maximális felbontás, képpont | 3840x2160 |
| Érzékelő mérete | 1/1,2'' (11,14x6,26 mm) |
| Képpont méret, μm | 2.9x2.9 |
| Interfész csatlakozások | Wi-Fi, HDMI 1,4, USB3.0 |
| Memóriakártya | SD akár 32 GB tárhelyig |
| További berendezés csatlakoztatható | USB egér, pendrive (USB), Wi-Fi adapter (USB) |
| Fényérzékenység | 1028 mV 1/30 s |
| Jel/zaj arány | 0,13 mV 1/30 mp esetén |
| Expozíció | 0,14 ms – 1000 ms |
| Videófelvétel | yes |
| Képkockasebesség, fps (milyen felbontás mellett) | 30–3840х2160 (HDMI) esetén, 30–1920х1080 (Wi-Fi) esetén, 30–3840х2160 (USB 3.0) esetén |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Képformátum | *.jpg, *.tif |
| Videóformátum | *.h264/*.h265, *.mp4 |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Rendszerkövetelmények | Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, CD-ROM, 19'-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Váz | CNC alumíniumötvözet |
| Kamera tápellátása | DC adapter 12 V, 1 A |
| Az AC (váltakozóáramú) adapter műszaki adatai | bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz kimenet: DC (egyenáramú) feszültség 12 V/1 A |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
| Szoftver | HDMI: beépített USB: MAGUS View |
