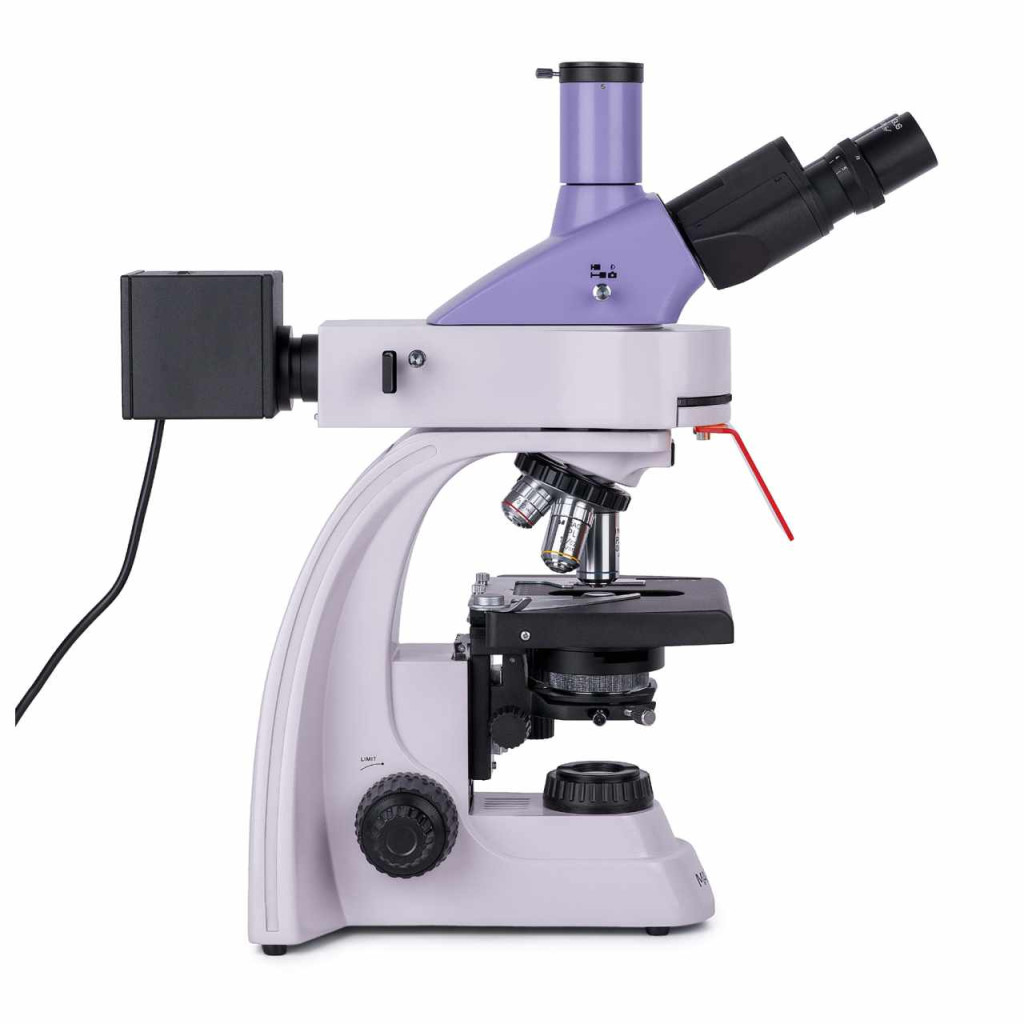

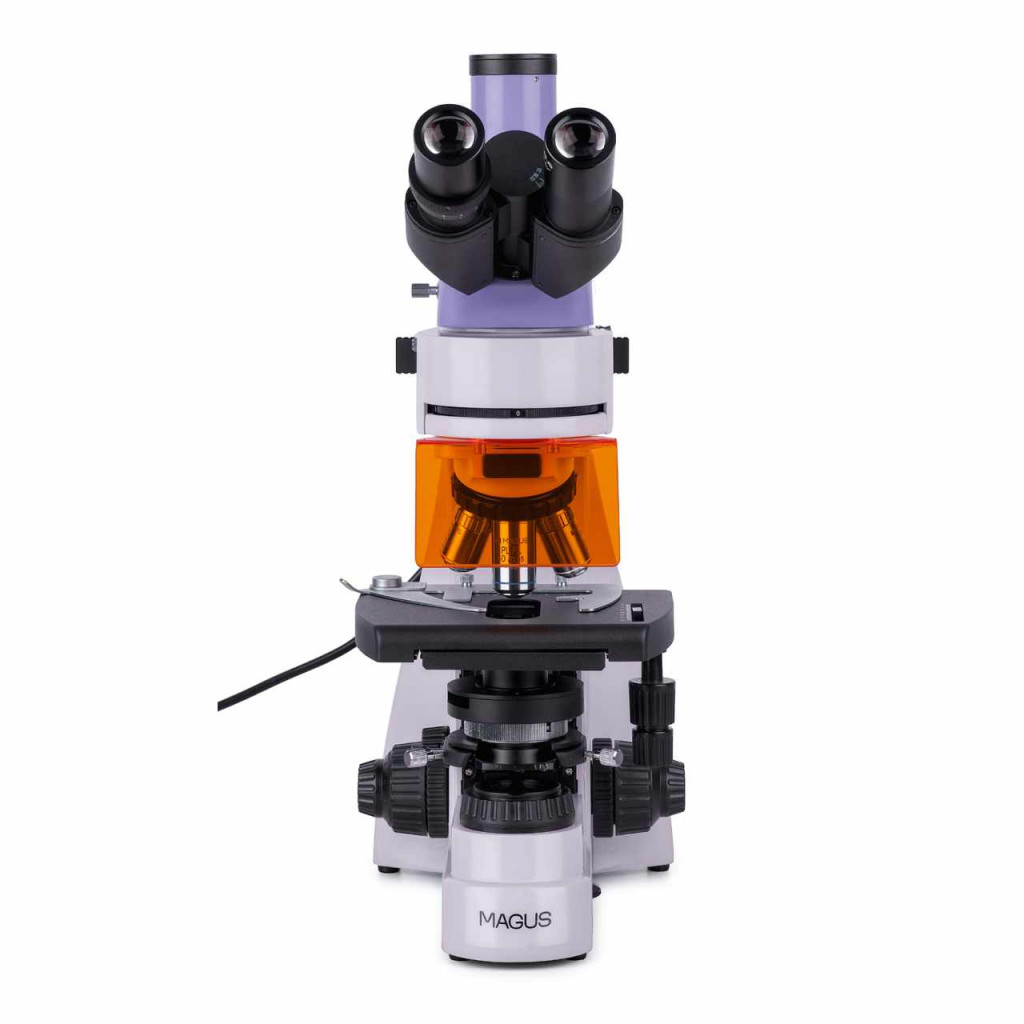

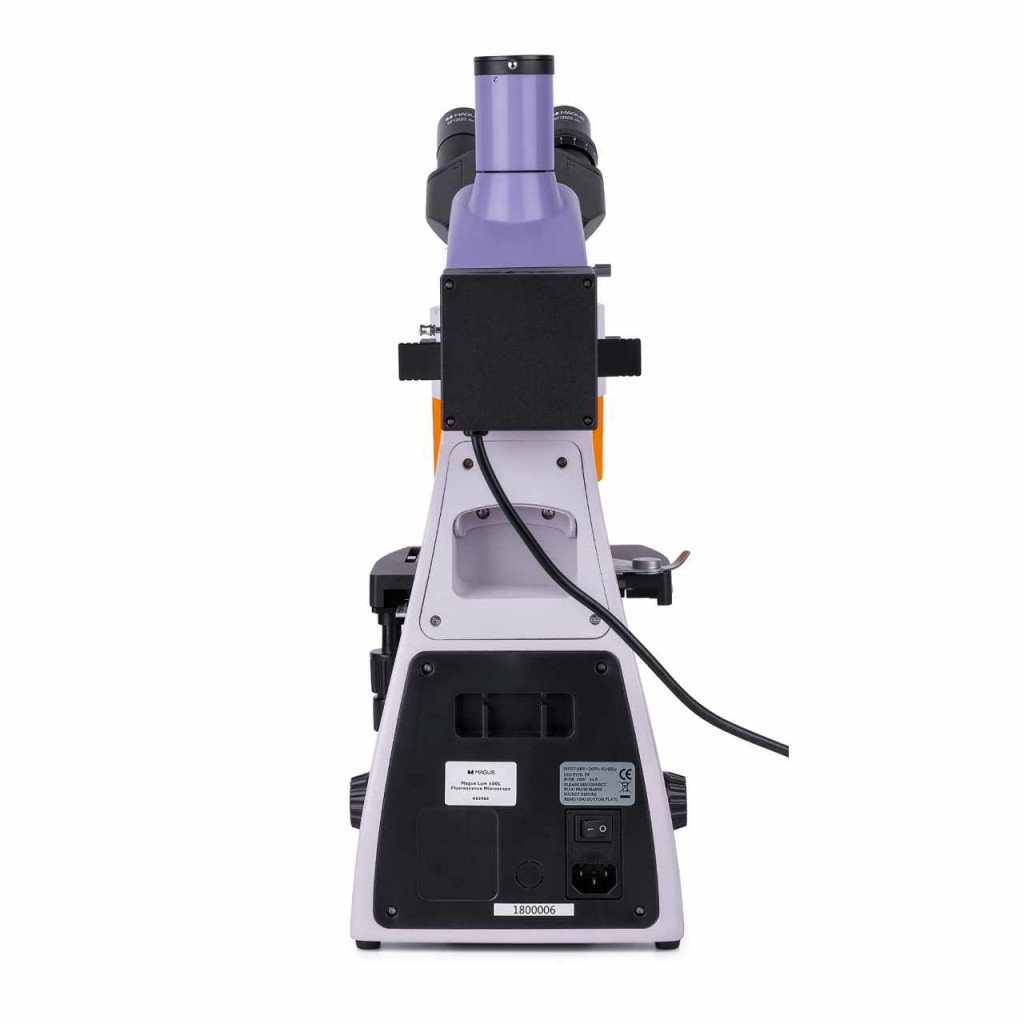

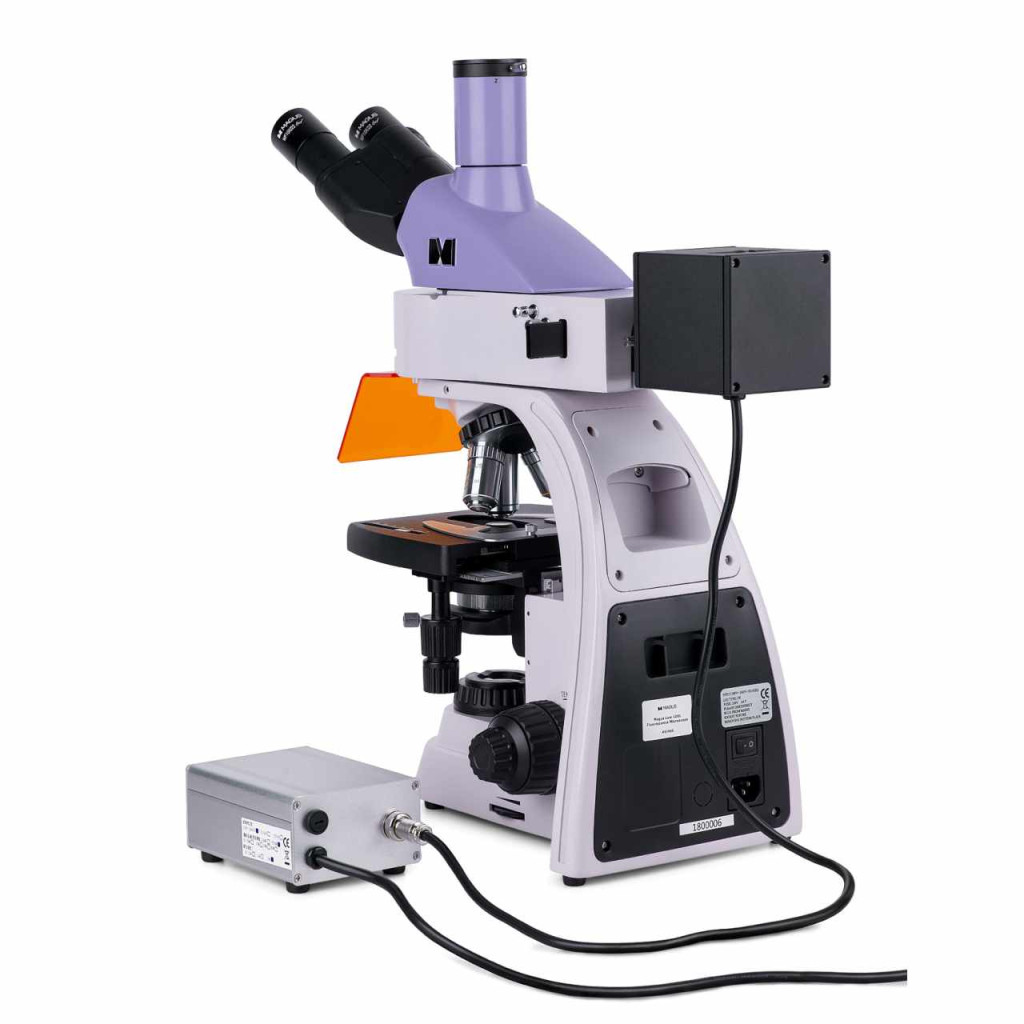

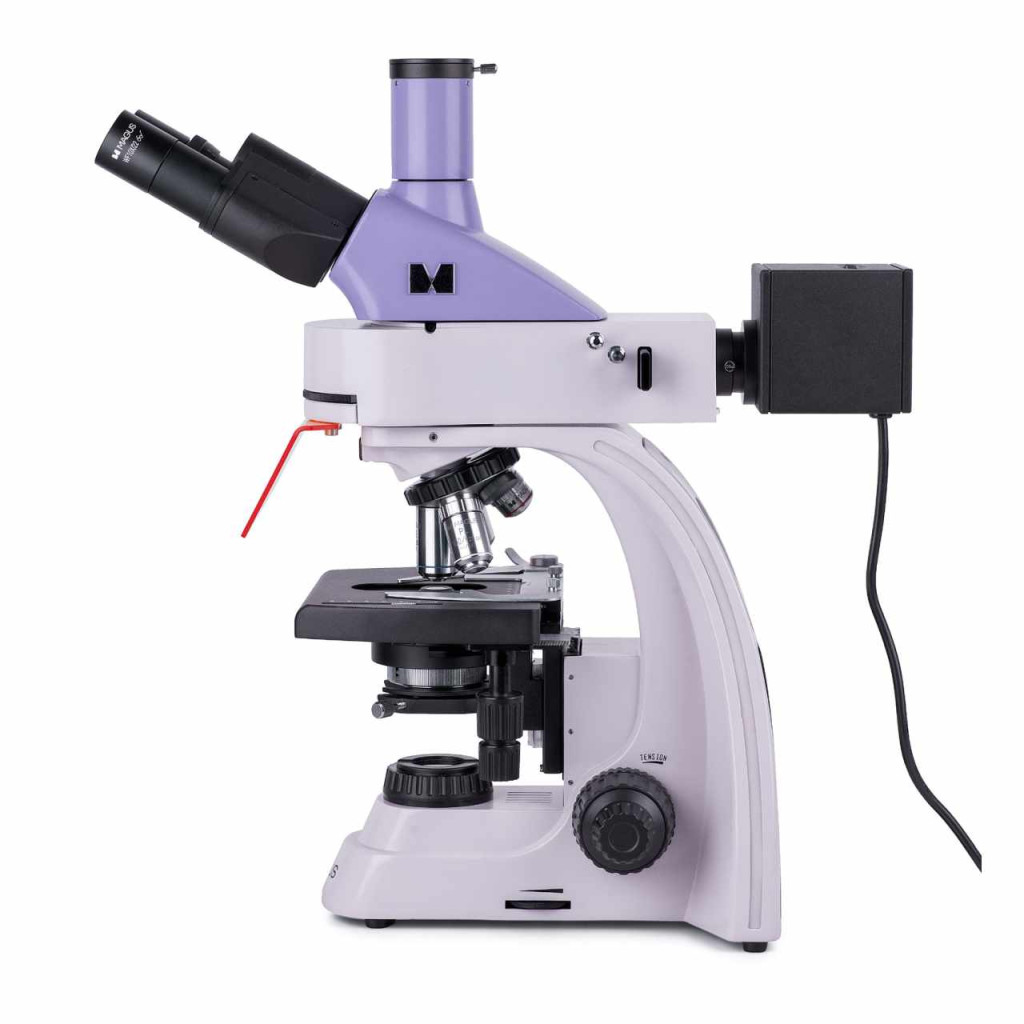

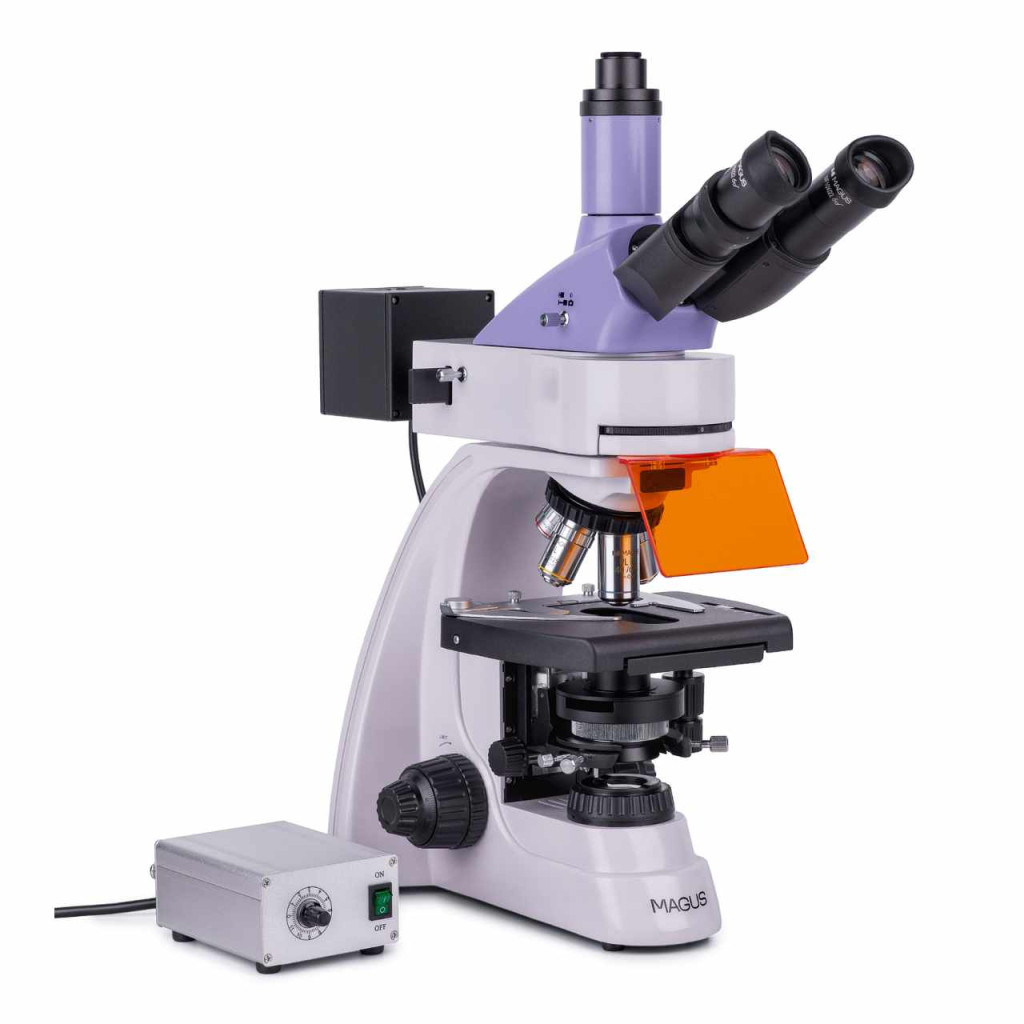

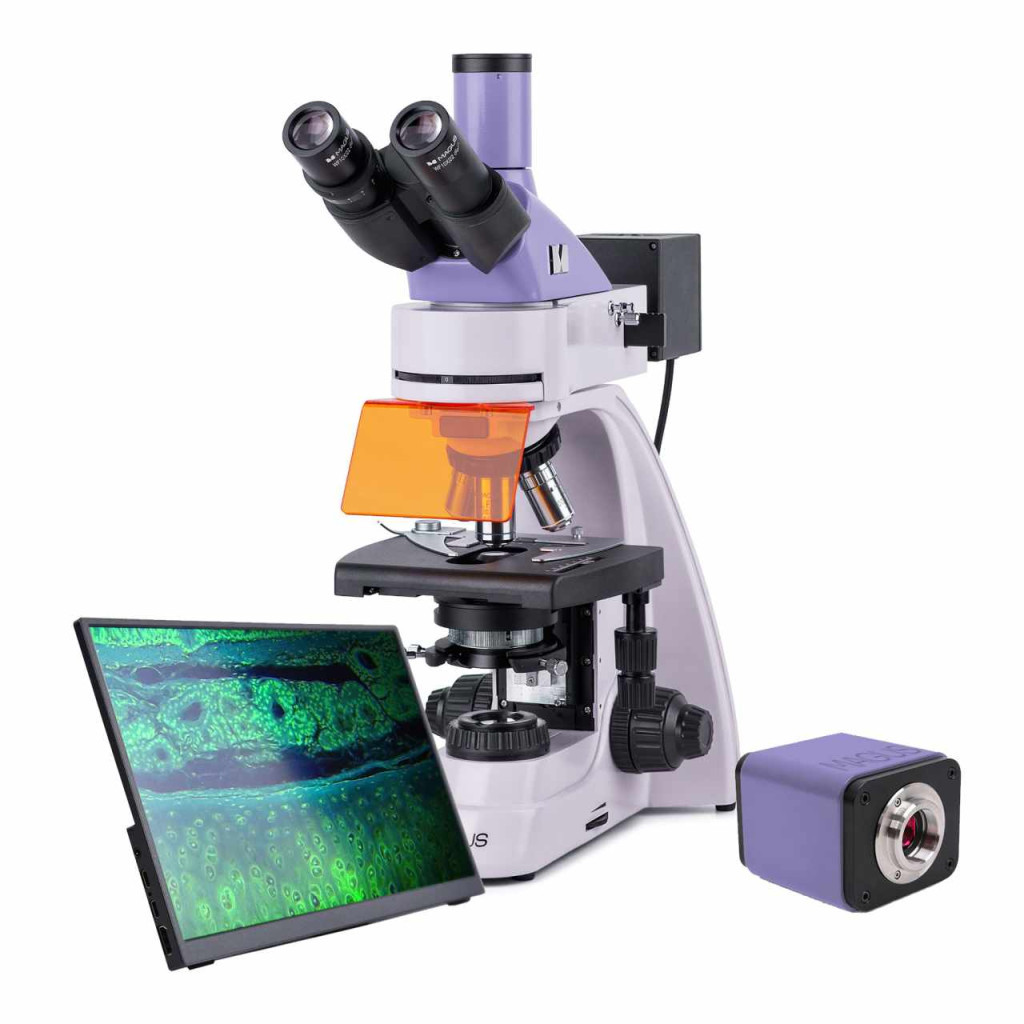

MAGUS Lum D400L LCD fluoreszcens digitális mikroszkóp

A mikroszkópot a minták fluoreszcens mikroszkópos technika használata esetén fényvisszavert fényben, világos látóterű technika esetén pedig áteső fényben történő tanulmányozására tervezték. A kiegészítő eszköz lehetővé teszi a sötét látóterű, a polarizációs és a fáziskontraszt-mikroszkópiát is. A fluoreszcens mikroszkópia azon alapul, hogy egyes anyagok világítanak, amikor a spektrum egy bizonyos részének megfelelő fénynek vannak kitéve. A mintákat láthatatlan, rövidhullámú ultraibolya fénynek, valamint ibolya, kék és zöld fénynek teszik ki. A kibocsátott fény hullámhossza nagyobb lesz, mint a gerjesztő fény hullámhossza. A minta kék, cián, zöldessárga vagy piros fénnyel világít. Egyes minták maguktól is, míg mások csak fluorokróm kezelés után világítanak. A fluoreszcens mikroszkópot a tuberkulózis, a chlamydia, a veszettség, a herpesz és más betegségek kórokozóinak tanulmányozására használják. A mikroszkóp használható DNS és kromoszóma-analízisre, csontvelő- és vérkenet-vizsgálatokra, igazságügyi szakértői és farmakológiai vizsgálatokra, állatorvosi kontrollvizsgálatokra, valamint egészségügyi és járványügyi ellenőrzésre is.

Digitális kamera

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

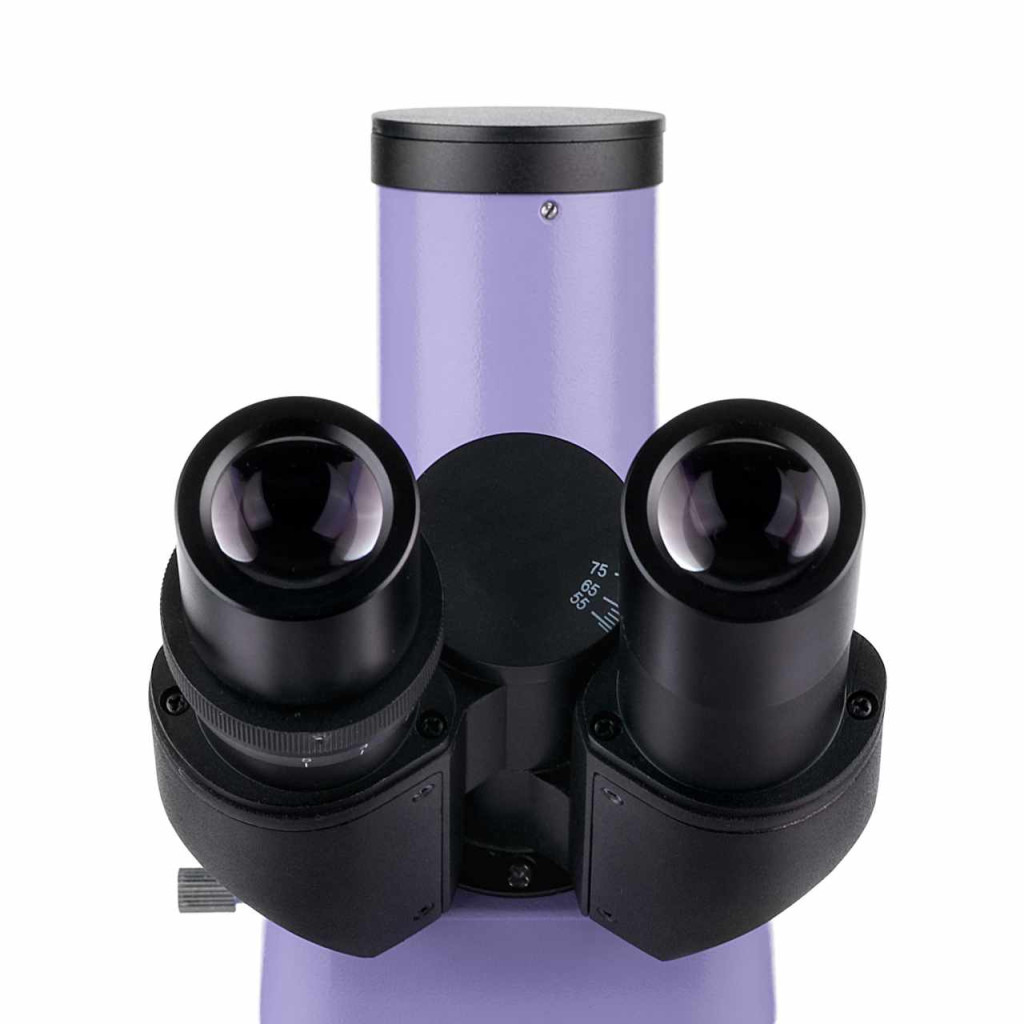

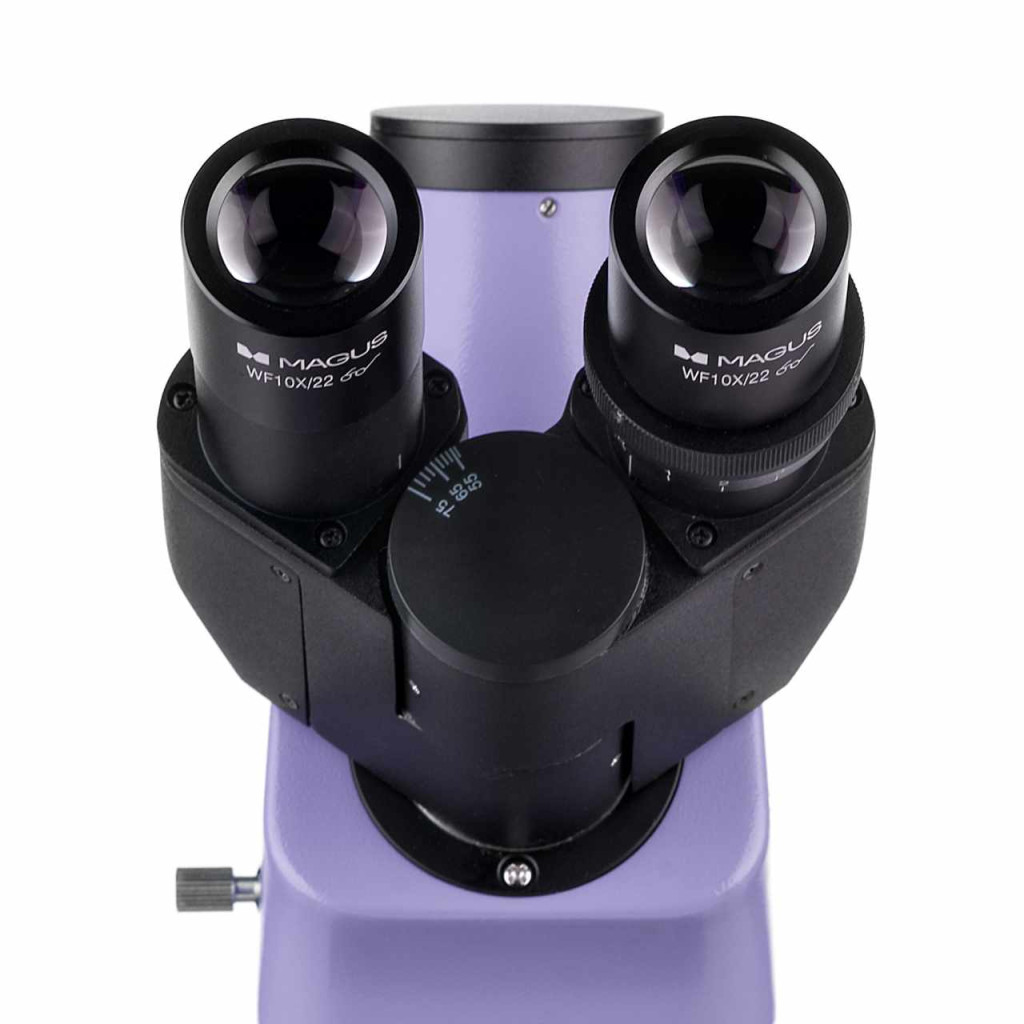

Mikroszkóp fejrész

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A szemlencsecső 360°-ban elfordítható. A felhasználó be tudja állítani a szemlencsén a magasságához illő szemtávolságot. A digitális kamera a háromszemlencsés tubusba van szerelve.

Revolverfej

Öt objektív. A fényvisszaverő fényforrás központosítására egy szabad rés szolgál. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. Az objektívlencsékkel ellátott revolverfej a belső rész felé néz – a felhasználó láthatja az optikai útvonalba illesztett objektívet, és a tárgyasztal feletti szabad területet.

Objektívek

Végtelen síkú akromatikus és végtelen síkú fluorit objektívek. A standard konfiguráció 4x, 10x és 100x objektíveket tartalmaz a világos látóterű mikroszkópiához, valamint egy 40x objektívet a fluoreszcens mikroszkópiához.

Fókuszáló mechanizmus

A koaxiális durva- és finomélesség-állító gombok a mikroszkóp alján, kétoldalon találhatók. A felhasználó az asztalra helyezheti a kezét, és megfigyelés közben nyugodt pózt vehet fel. A fókusz gördülékenyen és erőfeszítés nélkül beállítható. A jobb oldalon egy durvafókusz-rögzítő gomb található a minta cseréjét követő gyors beállításokhoz. A bal oldalon található egy durva feszességállító gyűrű a további beállításhoz.

Tárgyasztal

A tárgyasztalon az X-tengely irányában nincs pozicionáló állvány, ami ergonomikus használatot biztosít. A szíjhajtású szerkezettel ellátott mechanikus tárgyasztal lehetővé teszi az objektum zökkenőmentes mozgását. A tárgylemez-tartót két csavar rögzíti, amelyek a könnyű működtetés érdekében könnyen eltávolíthatók. A fényvisszavert fénnyel végzett megfigyeléséhez helyezzen fekete tárgyasztallemezt a tárgyasztalra a szórt fény kiküszöböléséhez.

Fényvisszaverő világítás

Fluoreszcens gerjesztési fényforrás: 5 W-os, négy különböző hullámsávú LED: kék (B), zöld (G), ibolya (V) és ultraibolya (UV). A LED-ek között a gyűrű elforgatásával lehet váltani. A LED-ek azonnal teljes fényerővel világítanak, nem forrósodnak át a hosszú használat során, és szükség esetén gyorsan kikapcsolnak. Ez oda-vissza megkönnyíti a világos látóterűről a fluoreszcens technikára való áttérést. A LED-ek élettartama 50 000 óra. A legbiztonságosabb és kevés karbantartást igénylő lehetőségként javasolt LED-alapú fluoreszcens mikroszkópot választani oktatási célokra.

Köhler-világítás visszavert és áteső fényben

A Köhler-világítás beállításával tovább javítható a minta képminősége. Ilyen világítással minden objektív esetén maximális felbontást érhet el, a látómező megvilágítása egységes lesz, a szélek elsötétedése nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

Kondenzor

A kondenzoron található egy horony, amibe a sötét látótér csúszka vagy a fáziskontraszt-csúszka illeszthető be. A csúszka használatával időt takarít meg, amikor átvált az áteső fényű mikroszkópos technikák között.

Áteső fényes világítás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet nem változik a fényerő beállítása során. A LED-izzó élettartama 50 000 óra.

Tartozékok

Többféle tartozék is készült ehhez a mikroszkóphoz. Az opcionális objektívek további nagyítást tesznek lehetővé. Az opcionális 10x/0,35 fluorit objektív egy 0,5 μm felbontású minta képének nagy látómezővel történő rögzítésére szolgál. A mikroszkóp nagyítási tartományát növelő szemlencsék. Az opcionális szemlencsék segítenek maximálisan kihasználni a leggyakrabban használt objektívben rejlő lehetőségeket. A fáziskontraszt-eszköz, a sötét látóterű kondenzor és a polarizációs eszköz több mikroszkópos technikát tesz lehetővé, így a világos látóterű vagy fluoreszcens fényben láthatatlan mintákat is tanulmányozhatja. Digitális kamera, amely a mikroszkóp képét monitoron jeleníti meg és fájlokat tárol, miközben a szoftvere valós időben méri a mintákat. Az objektumok mérését kalibrációs tárgylemez segíti, amely egy skála vagy a kamera szoftvere segítségével szemlencsével kombinálható.

A mikroszkóp főbb jellemzői:

• Fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
• Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
• Háromszemlencsés fejrész állítható szemtávolsággal és függőleges tubussal digitális kamera felszereléséhez
• Fényvisszaverő világítás: 4 db 5 W-os, különböző hullámhosszú LED
• Fluoreszcens szűrők: ultraibolya (UV), ibolya (V), kék (B), zöld (G)
• Áteső fényű világítás: energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED
• Köhler-világítás visszavert és áteső fényben
• Egyszerű tárgyasztal pozicionáló állvány nélkül
• Kompatibilis, opcionális tartozékok széles választéka

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

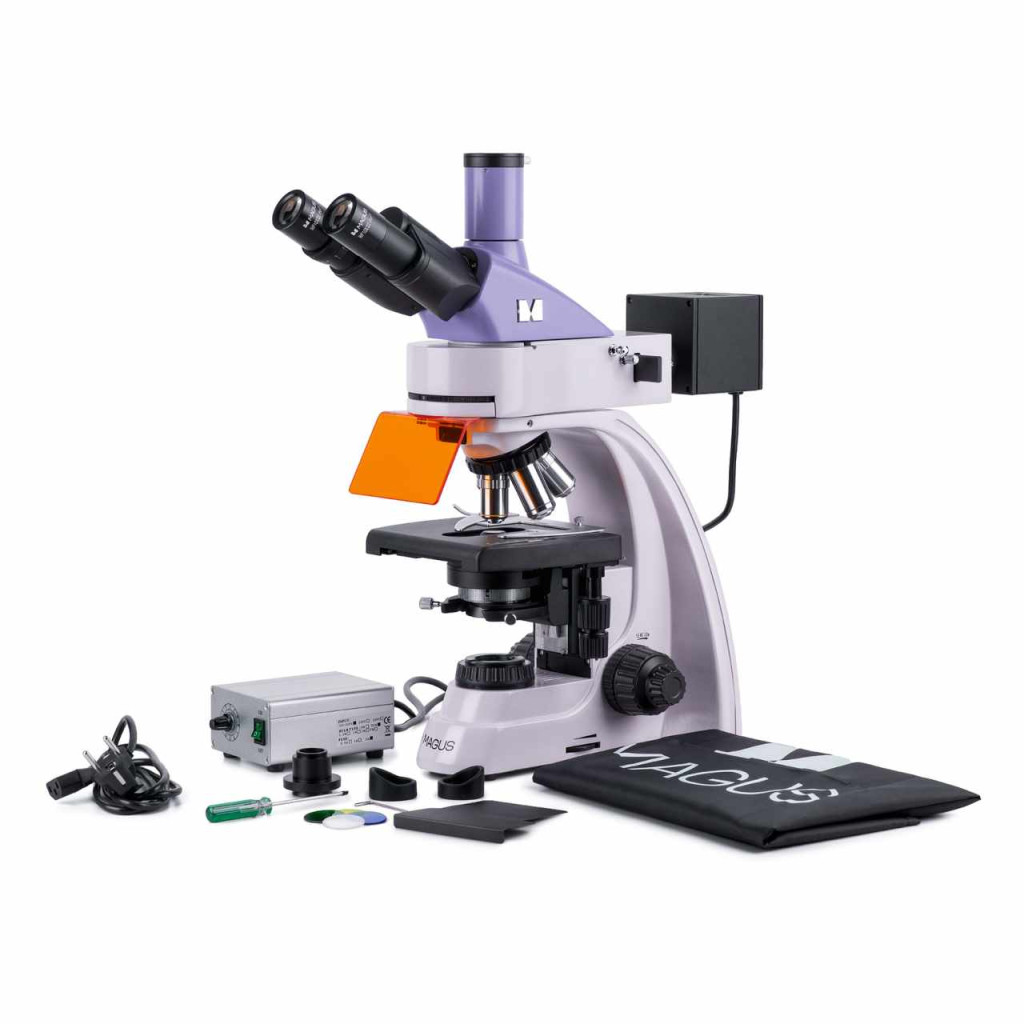

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fényvisszaverő világítás
• Lámpaház LED-ekkel
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 19,8 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
• Végtelen síkú akromatikus objektív, fluo: PL FL 40x/0,85 (rugós) SzM 0,42 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• UV-pajzs
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Fényvisszaverő LED-ek tápellátása
• Tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív, fluo: PL FL 10x/0,35 SzM 2,37 mm
• Végtelen síkú akromatikus objektív: PL 60x/0,80 ∞/0,17 SzM 0,46 mm
• Fáziskontraszt eszköz
• Sötét látóterű kondenzor
• Immerziós sötét látóterű kondenzor
• Sötét látótér csúszka
• Polarizációs eszköz
• Kalibrációs tárgylemez
