A mikroszkópot a minták fluoreszcens mikroszkópos technika használata esetén fényvisszavert fényben, világos látóterű technika esetén pedig áteső fényben történő tanulmányozására tervezték. A kiegészítő eszköz lehetővé teszi a sötét látóterű, a polarizációs és a fáziskontraszt-mikroszkópiát is. A fluoreszcens mikroszkópia azon alapul, hogy egyes anyagok világítanak, amikor a spektrum egy bizonyos részének megfelelő fénynek vannak kitéve. A mintákat láthatatlan, rövidhullámú ultraibolya fénynek, valamint ibolya, kék és zöld fénynek teszik ki. A kibocsátott fény hullámhossza nagyobb lesz, mint a gerjesztő fény hullámhossza. A minta kék, cián, zöldessárga vagy piros fénnyel világít. Egyes minták maguktól is, míg mások csak fluorokróm kezelés után világítanak. A fluoreszcens mikroszkópot a tuberkulózis, a chlamydia, a veszettség, a herpesz és más betegségek kórokozóinak tanulmányozására használják. A mikroszkóp használható DNS és kromoszóma-analízisre, csontvelő- és vérkenet-vizsgálatokra, igazságügyi szakértői és farmakológiai vizsgálatokra, állatorvosi kontrollvizsgálatokra, valamint egészségügyi és járványügyi ellenőrzésre is.
Mikroszkóp fejrész

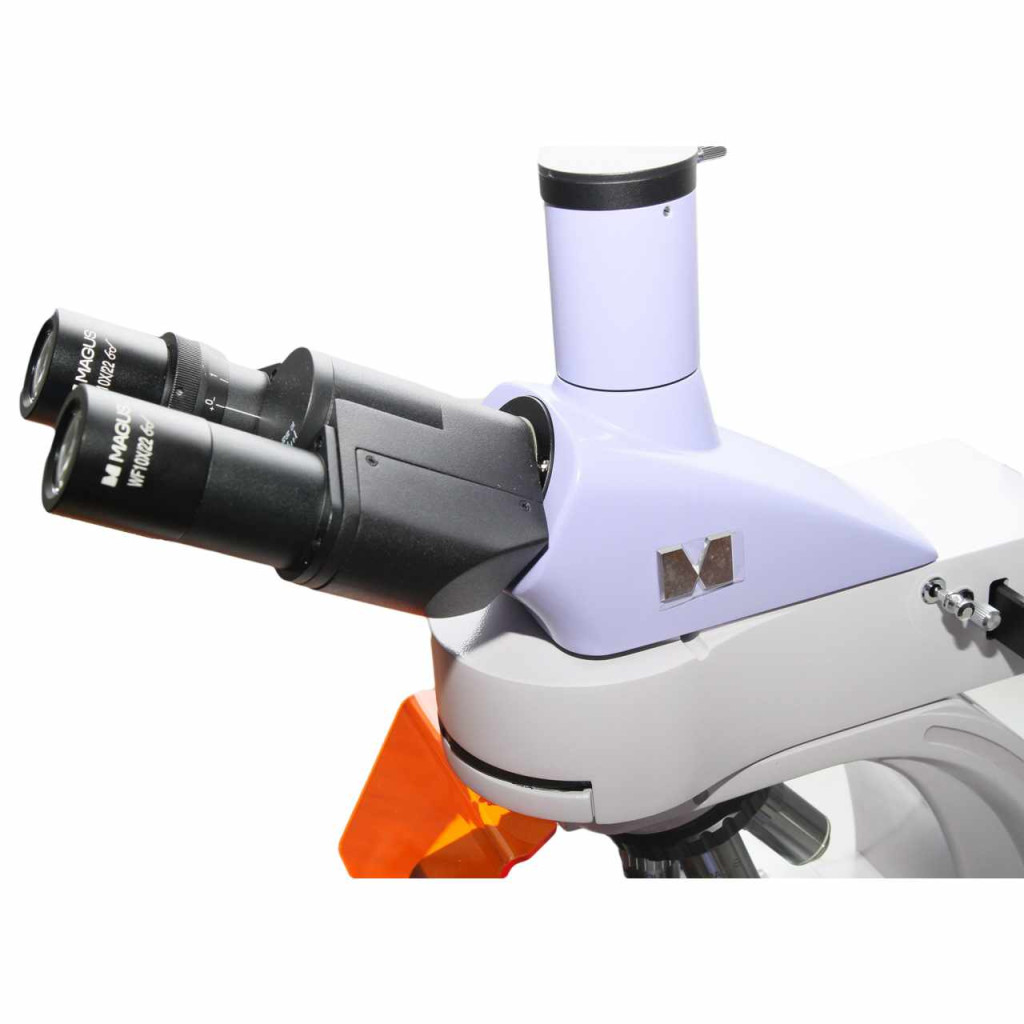

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A szemlencsecső 360°-ban elfordítható. A felhasználó be tudja állítani a szemlencsén a magasságához illő szemtávolságot. A digitális kamera a háromszemlencsés tubusba van szerelve.
Revolverfej
Öt objektív. A fényvisszaverő fényforrás központosítására egy szabad rés szolgál. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. Az objektívlencsékkel ellátott revolverfej a belső rész felé néz – a felhasználó láthatja az optikai útvonalba illesztett objektívet, és a tárgyasztal feletti szabad területet.
Objektívek
Végtelen síkú akromatikus és végtelen síkú fluorit objektívek. A standard konfiguráció 4x, 10x és 100x objektíveket tartalmaz a világos látóterű mikroszkópiához, valamint egy 40x objektívet a fluoreszcens mikroszkópiához.
Fókuszáló mechanizmus
A koaxiális durva- és finomélesség-állító gombok a mikroszkóp alján, kétoldalon találhatók. A felhasználó az asztalra helyezheti a kezét, és megfigyelés közben nyugodt pózt vehet fel. A fókusz gördülékenyen és erőfeszítés nélkül beállítható. A jobb oldalon egy durvafókusz-rögzítő gomb található a minta cseréjét követő gyors beállításokhoz. A bal oldalon található egy durva feszességállító gyűrű a további beállításhoz.
Tárgyasztal

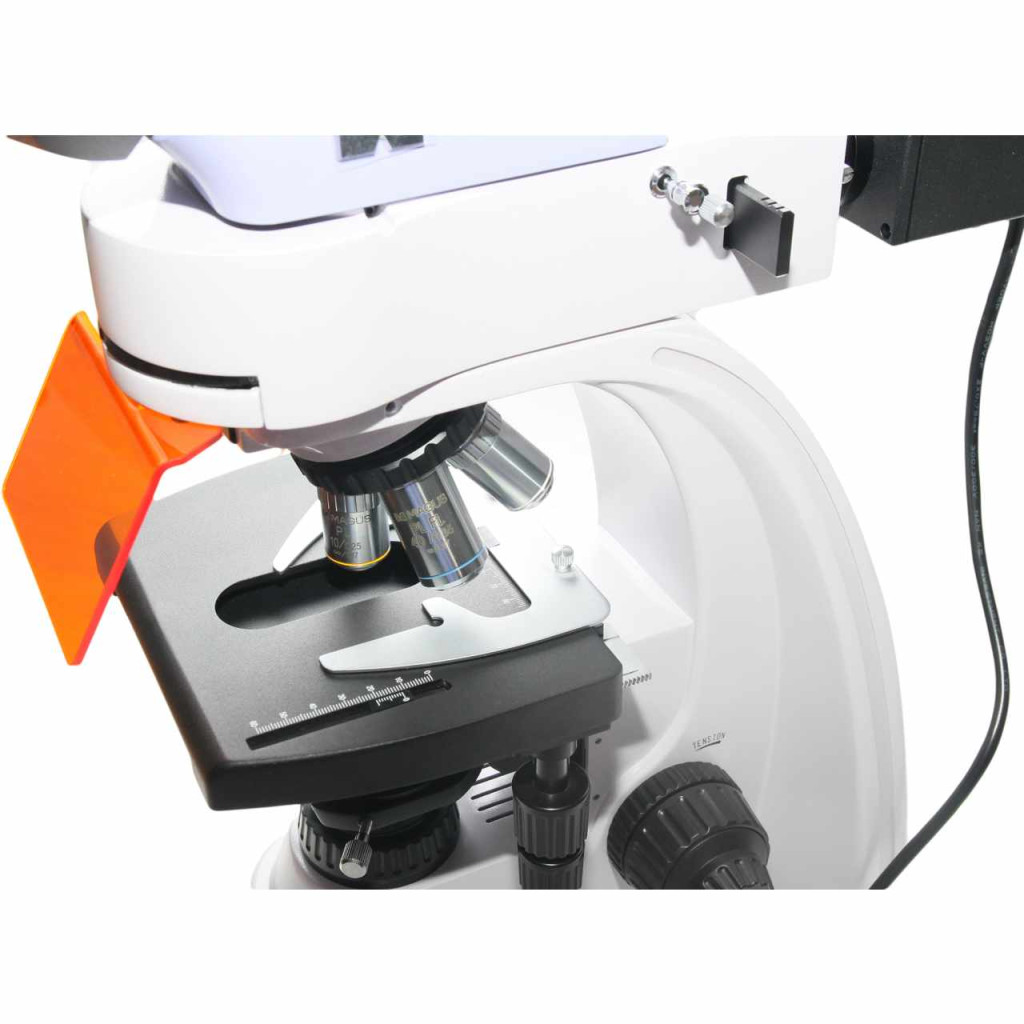

A tárgyasztalon az X-tengely irányában nincs pozicionáló állvány, ami ergonomikus használatot biztosít. A szíjhajtású szerkezettel ellátott mechanikus tárgyasztal lehetővé teszi az objektum zökkenőmentes mozgását. A tárgylemez-tartót két csavar rögzíti, amelyek a könnyű működtetés érdekében könnyen eltávolíthatók. A fényvisszavert fénnyel végzett megfigyeléséhez helyezzen fekete tárgyasztallemezt a tárgyasztalra a szórt fény kiküszöböléséhez.
Fényvisszaverő világítás
Fluoreszcens gerjesztési fényforrás: 5 W-os, négy különböző hullámsávú LED: kék (B), zöld (G), ibolya (V) és ultraibolya (UV). A LED-ek között a gyűrű elforgatásával lehet váltani. A LED-ek azonnal teljes fényerővel világítanak, nem forrósodnak át a hosszú használat során, és szükség esetén gyorsan kikapcsolnak. Ez oda-vissza megkönnyíti a világos látóterűről a fluoreszcens technikára való áttérést. A LED-ek élettartama 50 000 óra. A legbiztonságosabb és kevés karbantartást igénylő lehetőségként javasolt LED-alapú fluoreszcens mikroszkópot választani oktatási célokra.
Köhler-világítás visszavert és áteső fényben
A Köhler-világítás beállításával tovább javítható a minta képminősége. Ilyen világítással minden objektív esetén maximális felbontást érhet el, a látómező megvilágítása egységes lesz, a szélek elsötétedése nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.
Kondenzor
A kondenzoron található egy horony, amibe a sötét látótér csúszka vagy a fáziskontraszt-csúszka illeszthető be. A csúszka használatával időt takarít meg, amikor átvált az áteső fényű mikroszkópos technikák között.
Áteső fényes világítás
Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet nem változik a fényerő beállítása során. A LED-izzó élettartama 50 000 óra.
Tartozékok
Többféle tartozék is készült ehhez a mikroszkóphoz. Az opcionális objektívek további nagyítást tesznek lehetővé. Az opcionális 10x/0,35 fluorit objektív egy 0,5 μm felbontású minta képének nagy látómezővel történő rögzítésére szolgál. A mikroszkóp nagyítási tartományát növelő szemlencsék. Az opcionális szemlencsék segítenek maximálisan kihasználni a leggyakrabban használt objektívben rejlő lehetőségeket. A fáziskontraszt-eszköz, a sötét látóterű kondenzor és a polarizációs eszköz több mikroszkópos technikát tesz lehetővé, így a világos látóterű vagy fluoreszcens fényben láthatatlan mintákat is tanulmányozhatja. Digitális kamera, amely a mikroszkóp képét monitoron jeleníti meg és fájlokat tárol, miközben a szoftvere valós időben méri a mintákat. Az objektumok mérését kalibrációs tárgylemez segíti, amely egy skála vagy a kamera szoftvere segítségével szemlencsével kombinálható.
Főbb jellemzők:
- Fluoreszcenciát kibocsátó minták vizsgálata gerjesztő fénynek kitéve
- Mikroszkópos technikák: fényvisszavert fényű fluoreszcencia, áteső fényű világos látótér
- Háromszemlencsés fejrész állítható szemtávolsággal és függőleges tubussal digitális kamera felszereléséhez
- Fényvisszaverő világítás: 4 db 5 W-os, különböző hullámhosszú LED
- Fluoreszcens szűrők: ultraibolya (UV), ibolya (V), kék (B), zöld (G)
- Áteső fényű világítás: energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED
- Köhler-világítás visszavert és áteső fényben
- Egyszerű tárgyasztal pozicionáló állvány nélkül
- Kompatibilis, opcionális tartozékok széles választéka
A készlet tartalma:
- Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
- Fényvisszaverő világítás
- Lámpaház LED-ekkel
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 19,8 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
- Végtelen síkú akromatikus objektív, fluo: PL FL 40x/0,85 (rugós) SzM 0,42 mm
- Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- UV-pajzs
- C-csatlakozós adapter 1x
- Imbuszkulcs

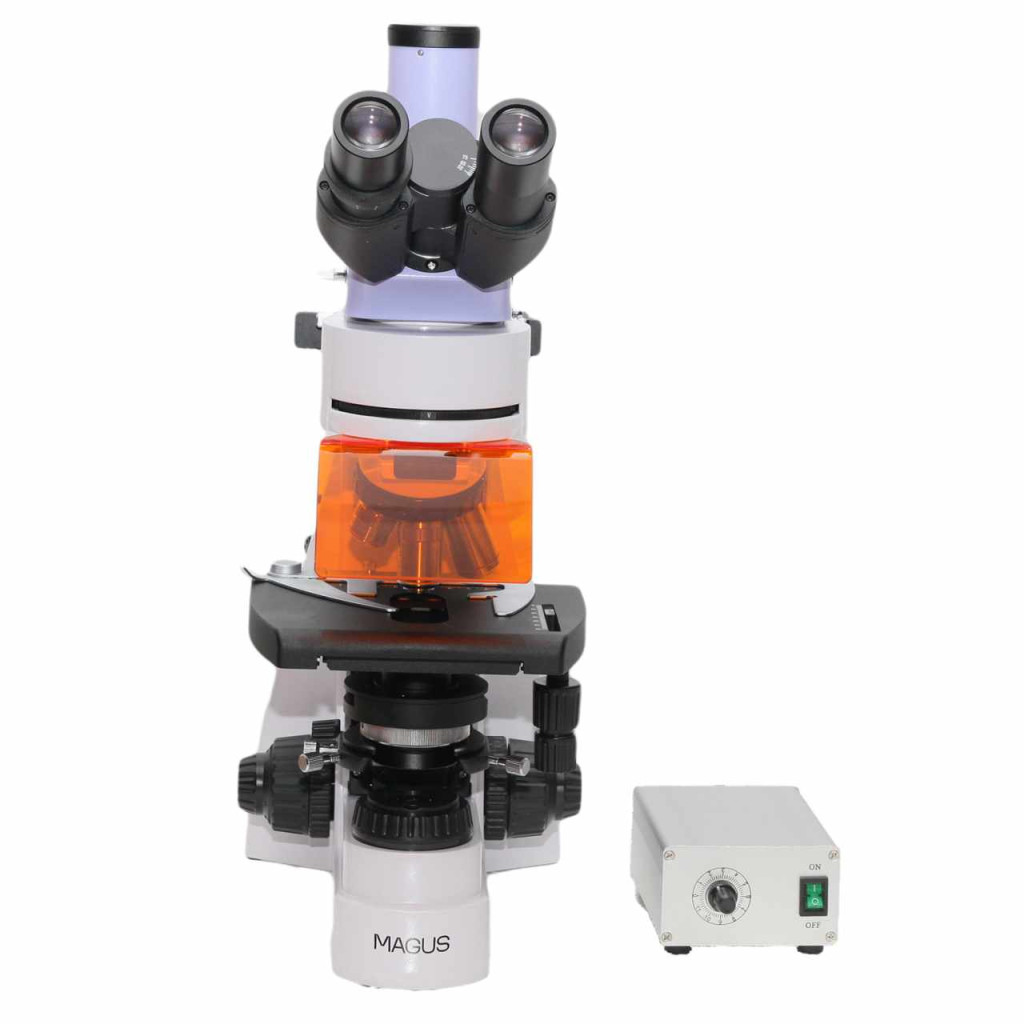

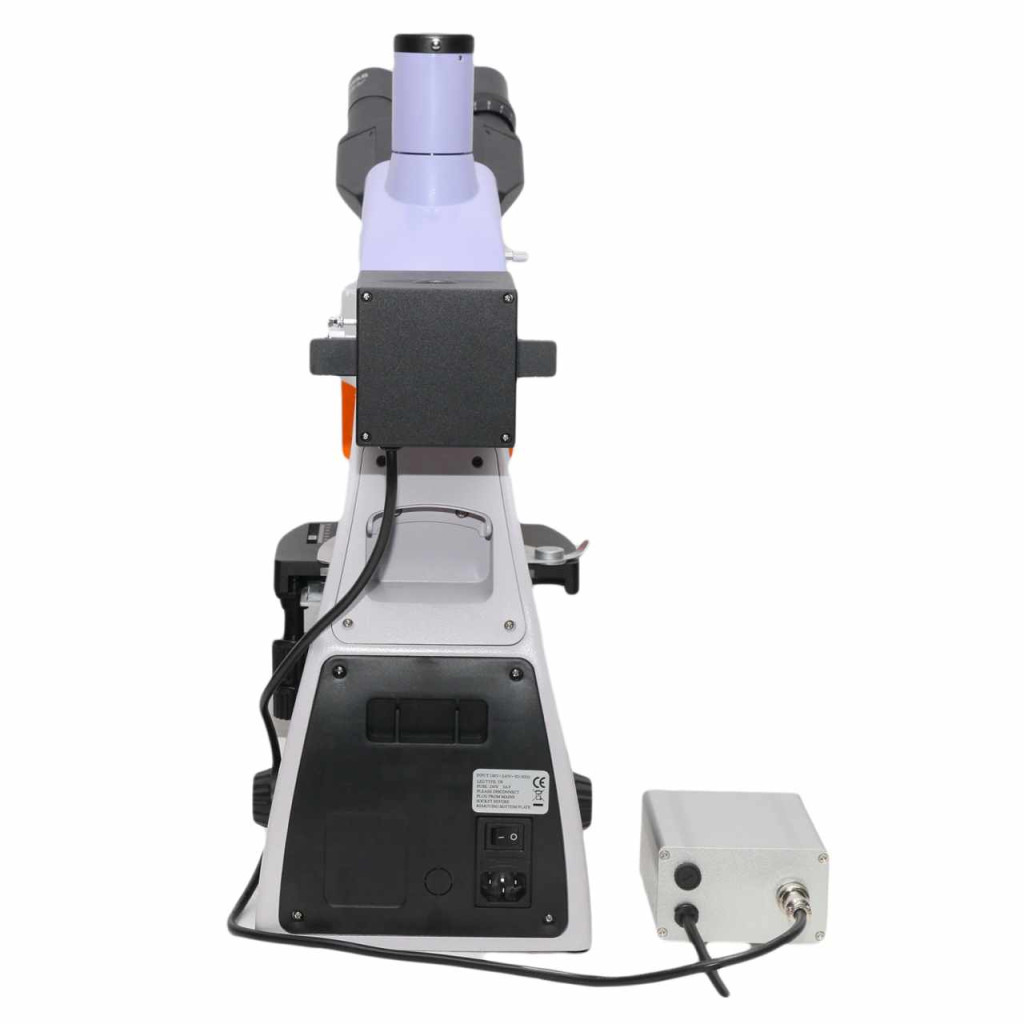

- Fényvisszaverő LED-ek tápellátása
- Tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív, fluo: PL FL 10x/0,35 SzM 2,37 mm
- Végtelen síkú akromatikus objektív: PL 60x/0,80 ∞/0,17 SzM 0,46 mm
- Fáziskontraszt eszköz
- Sötét látóterű kondenzor
- Immerziós sötét látóterű kondenzor
- Sötét látótér csúszka
- Polarizációs eszköz
- Digitális kamera
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság, év | 5 |
| EAN | 5905555018171 |
| A csomag méretei (HxSzxM):, cm | 45.2x30.2x96 |
| Szállítási súly, kg | 14.5 |
| Fejrész | trinokuláris |
| Objektívek | végtelen síkú akromatikus és fluo, végtelen síkú akromatikus: PL 4x/0,10 PL 10x/0,25 PL FL 40x/0,85 PL 100x/1,25 (olaj) parfokális távolság: 45 mm (*opcionális: PL FL 10x/0,35 PL 60x/0,80 ∞/0,17) |
| Forgó tárgylencsefoglalat | 5 objektív számára |
| Munkatávolság, mm | 19,8 (4x) 5,0 (10x) 0,42 (FL 40x) 0,36 (100x) 2,37 (FL 10x) 0,46 (60x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal, mm | 180x150 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 75/50 |
| Kondenzor | Abbe kondenzor, N.A. 1,25, középre állítható, állítható magasság, állítható rekesznyílású diafragma, egy nyílás a sötétlátótér-csúszkához és a fáziskontraszt-csúszkához, fecskefarkú rögzítőfoglalat |
| Diafragma | állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz | koaxiális, durvafókusz (21 mm, 39,8 mm/kör, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm) |
| Fényerősség-szabályozás | yes |
| Fényforrás típusa | visszaverődő fényű: 4 különböző hullámhosszú LED, 5 W áteső fényű: 3 W-os LED |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Fluoreszcens modul | szűrők: ultraibolya (UV), lila (V), kék (B), zöld (G) |
| Fluoreszcens szűrő: szűrő típusa, gerjesztési hullámhossz/színválasztó tükör/emissziós hullámhossz | ultraibolya (UV), 320–380 nm/420 nm/435 nm ibolya (V), 380–415 nm/460 nm/475 nm kék (B), 410–490 nm/505 nm/515 nm zöld (G), 475–550 nm/580 nm/595 nm |
| Fényforrás elhelyezkedése | két helyen |
| Szemlencsecső átmérője, mm | 30 |
| Típus | biológiai, fény/optikai |
| Fúvóka | Gemel fejrész (Seidentopf, 360°-ban forgatható) |
| Fej dőlésszöge | 30° |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14 15x/15 20x/12 25x/9) |
| Tárgyasztal | kéttengelyes mechanikus tárgyasztal, pozicionáló állvány nélkül |
| Megvilágítás | LED, fluoreszkáló |
| Tápellátás | 85–265 V, 50/60 Hz |
| További berendezés csatlakoztatható | fáziskontraszt-eszköz (kondenzor és objektívek), sötét látóterű kondenzor (száraz vagy olajos), polarizációs eszközök (polarizátor és analizátor), sötét látóterű csúszka |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Használat | laboratóriumi/orvosi |
| Vizsgálati módszer | világos látótér, fluoreszcencia |
| Tok/doboz/táska a készletben | porvédő |
