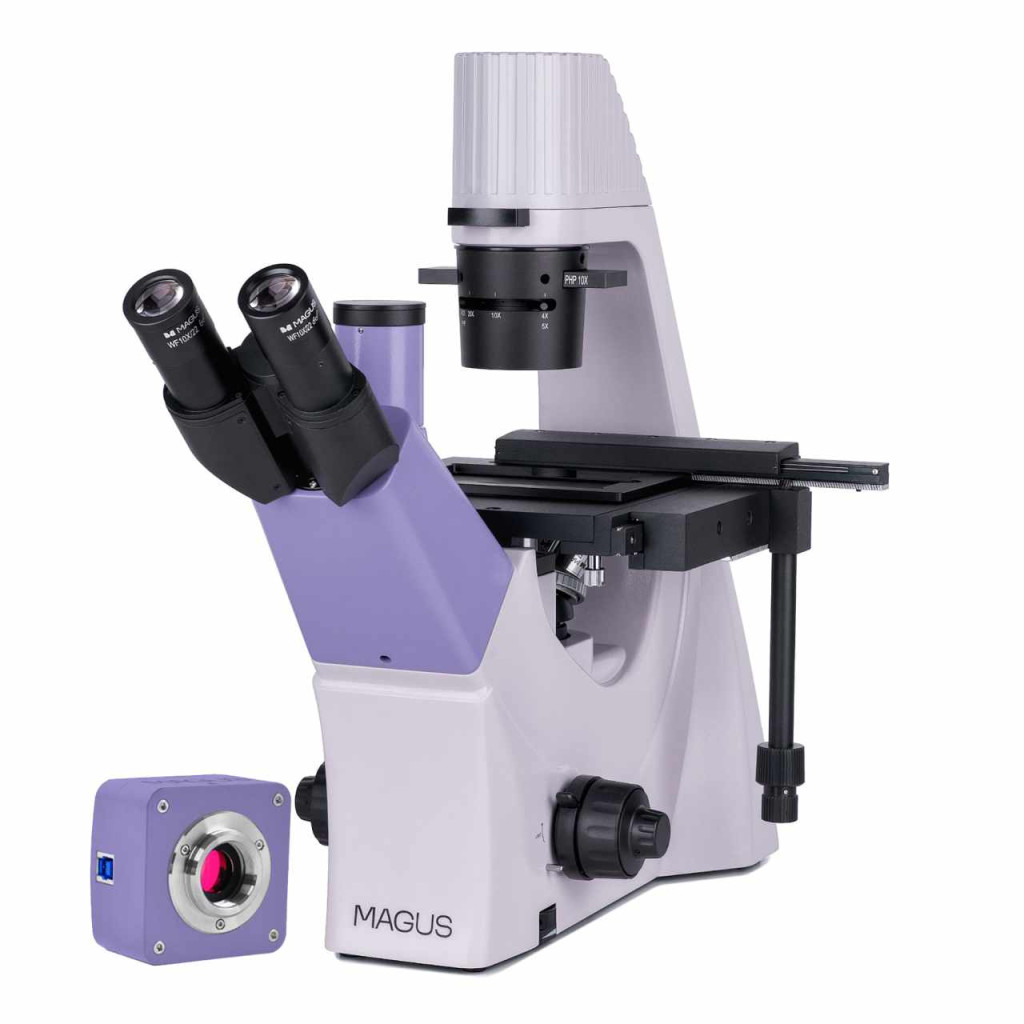

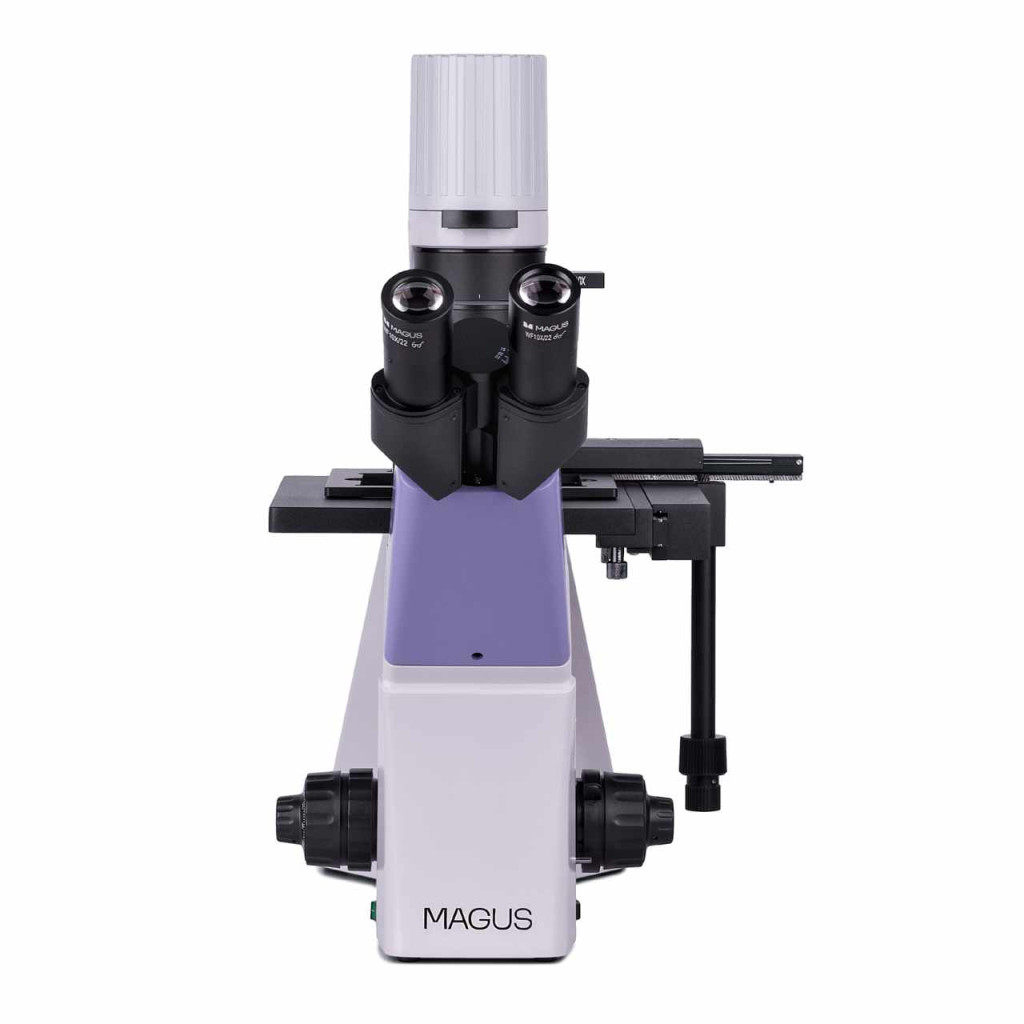

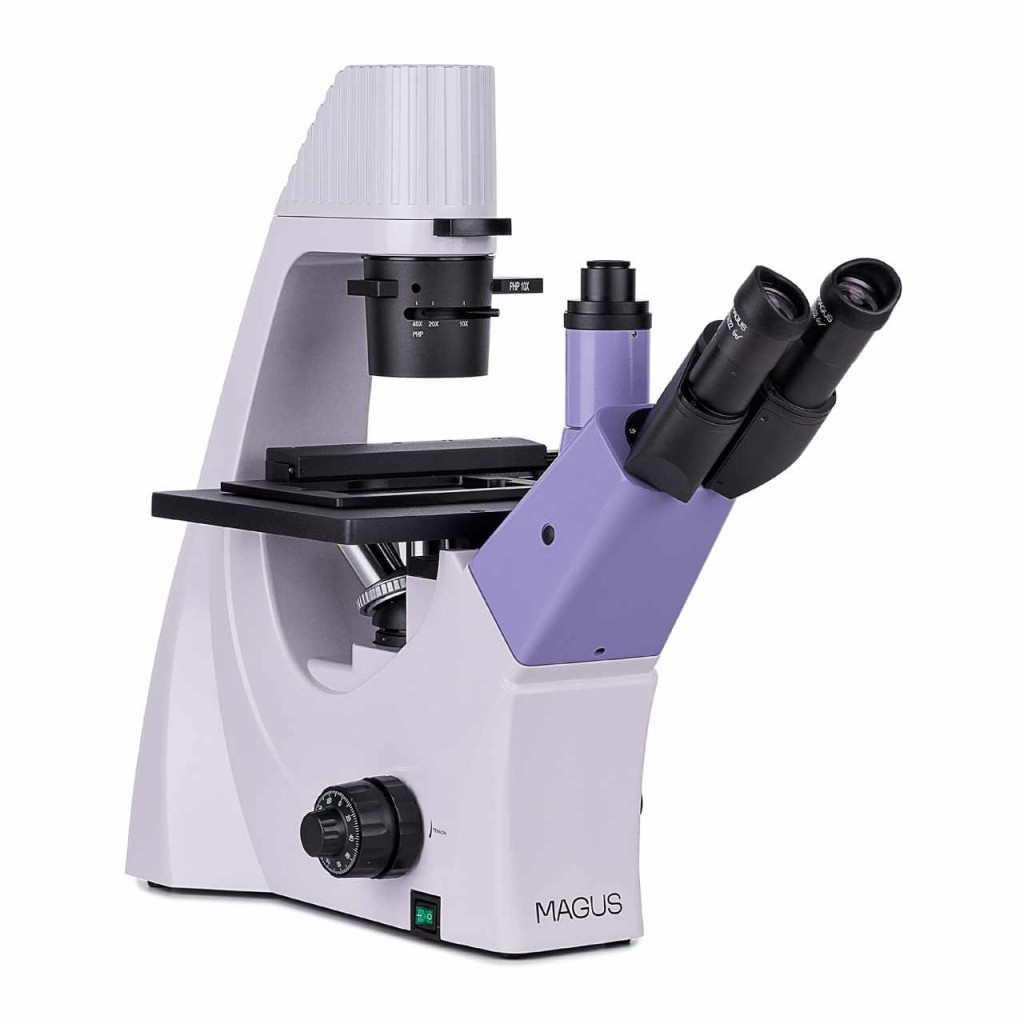

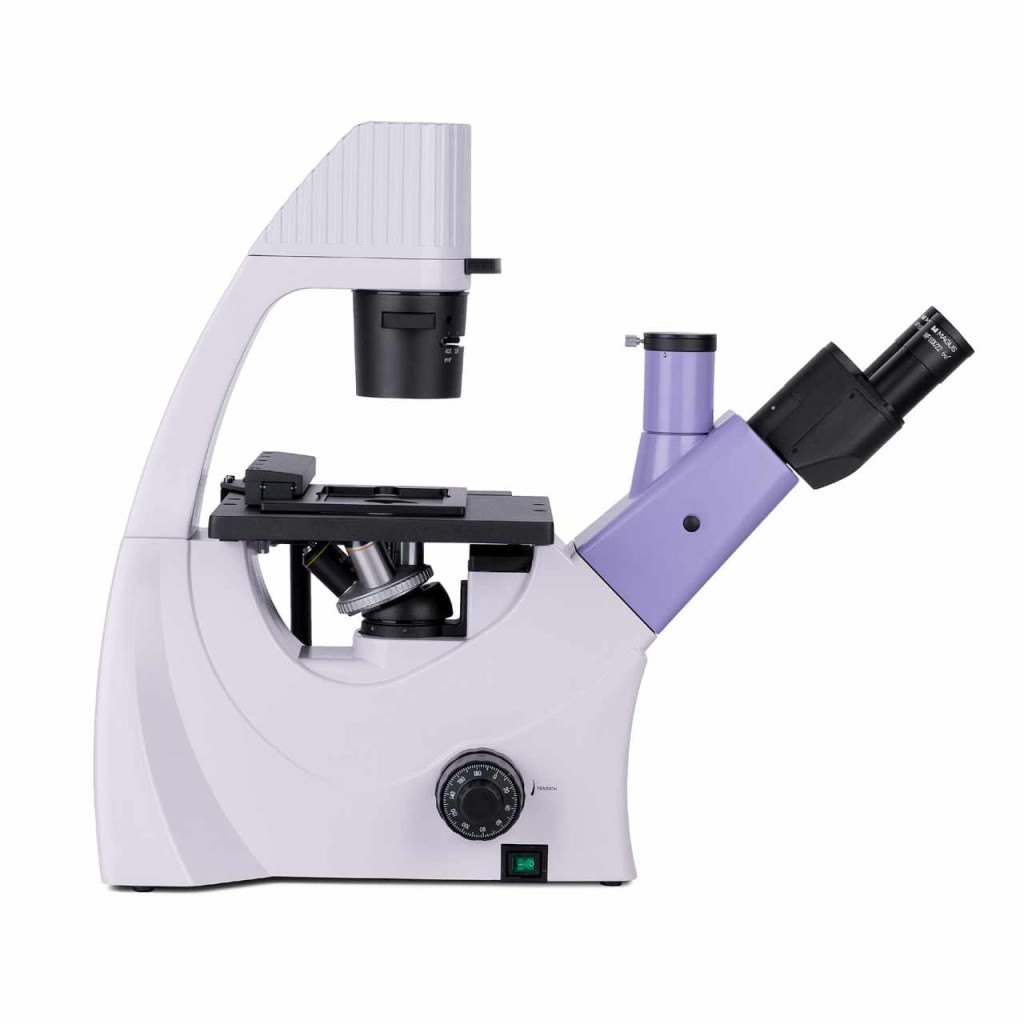

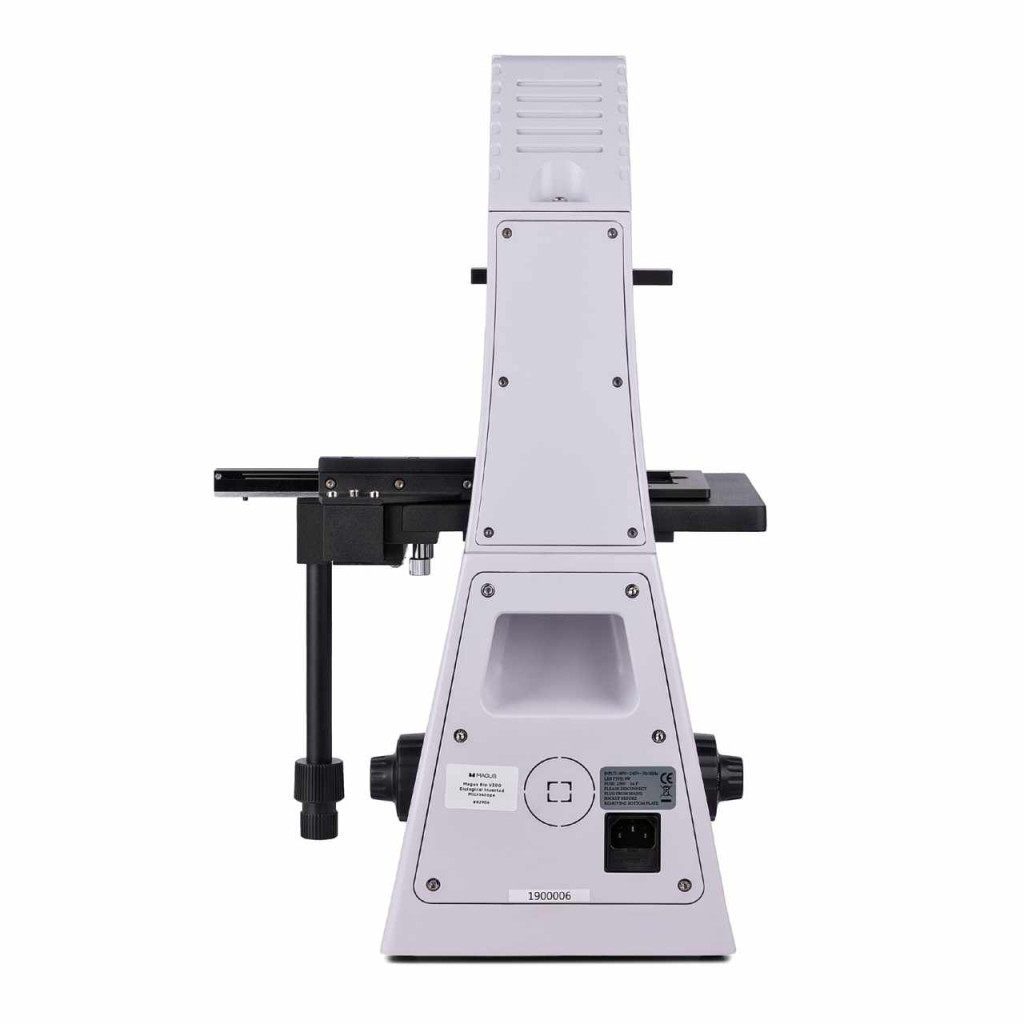

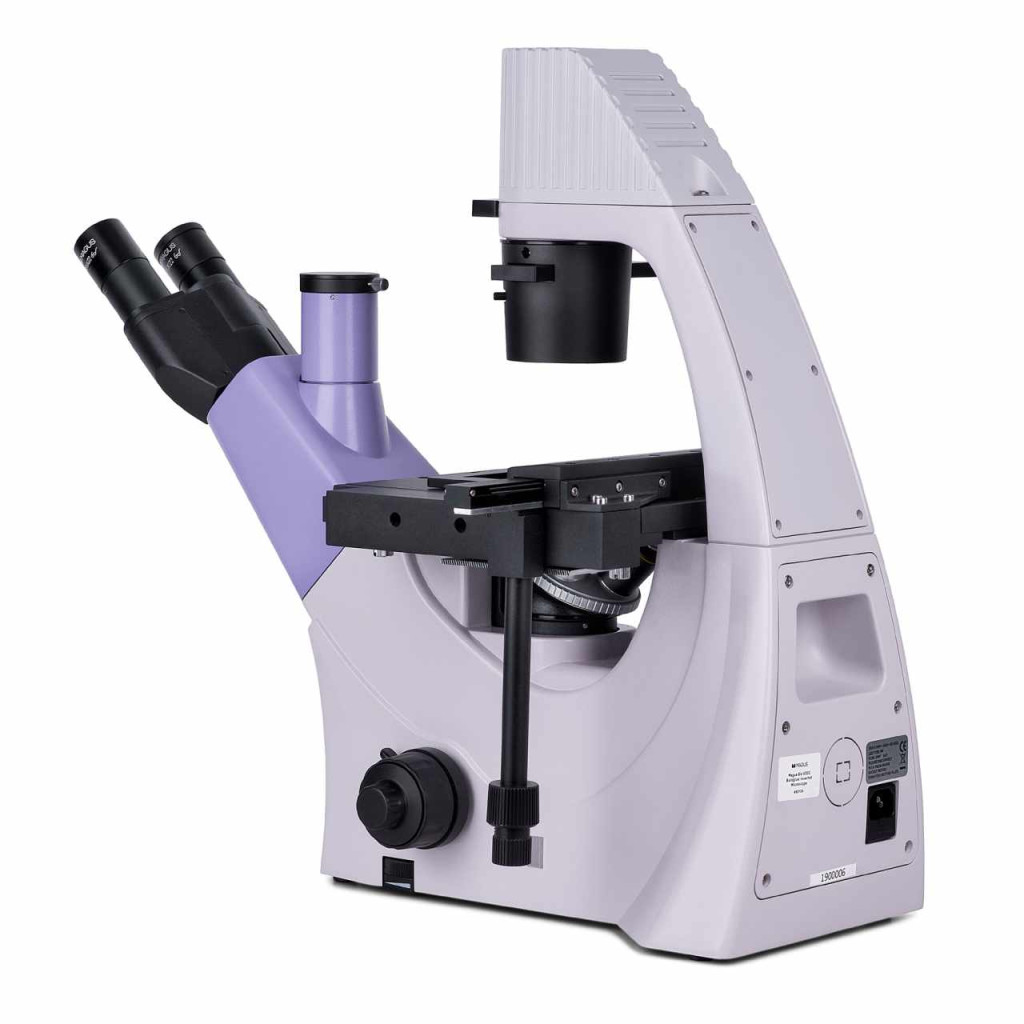

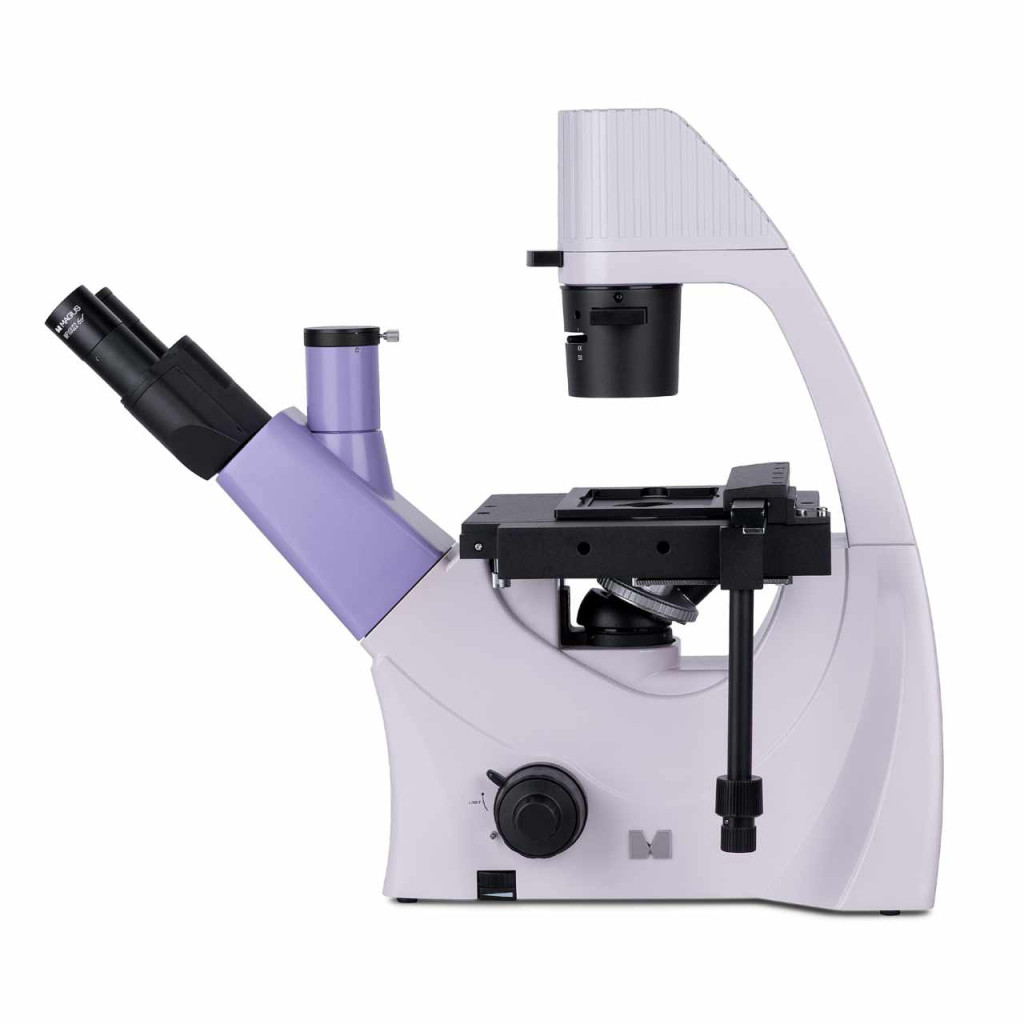

A MAGUS Bio V300 egy fordított kialakítású biológiai mikroszkóp, amely a minták – maximum 70 mm-es magasságú és maximum 1,2 mm-es fenékvastagságú – laboratóriumi edényekben történő vizsgálatára szolgál. A tanulmányozni kívánt objektumok lehetnek sejtkolóniák, szövetkultúrák, biológiai folyadékok stb. A minták nem igényelnek kötelező előfestést. A megfigyelések áteső fényben zajlanak. Mikroszkópos technikák: világos látóterű és fáziskontrasztos. A mikroszkóp alkalmas rutin- és kutatómunkára, valamint oktatásra is.
Digitális kamera
A MAGUS CDF30 digitális kamerát világos látóterű és sötét látóterű mikroszkópos technikához tervezték. Alacsony zajszintet és nagy fényérzékenységet biztosít. A kamera 8,3 megapixeles érzékelővel rendelkezik, és 4K felbontású (3840x2160 pixeles) valósághű képet szolgáltat, amelyen jól láthatóak a minták és azok struktúráinak apróbb részletei. A kamerát 4x, 10x és 20x objektívekkel, valamint sztereomikroszkóppal ajánlott használni. A legnagyobb felbontásnál a videó 45 képkockát rögzít másodpercenként. Ez alkalmas tantermi bemutatókhoz, fókuszbeállításhoz, gyors mozgással járó folyamatok rögzítéséhez és mozgó minták megfigyeléséhez. Full HD felbontásnál (1920x1080 pixeles) a sebesség 70 képkockára nő, így a képkockák közötti átmenetek lágyabbá válnak, és a kamera a minta legkisebb mozgását is képes rögzíteni. A kamera USB 3.0 interfésszel rendelkezik. Az adatátviteli sebessége 10-szer gyorsabb, mint az USB 2.0-ás kamerák esetén. A nagy sebességű kamera professzionális laboratóriumokhoz, kutatáshoz és egyetemi oktatáshoz ajánlott.
Optikai elemek

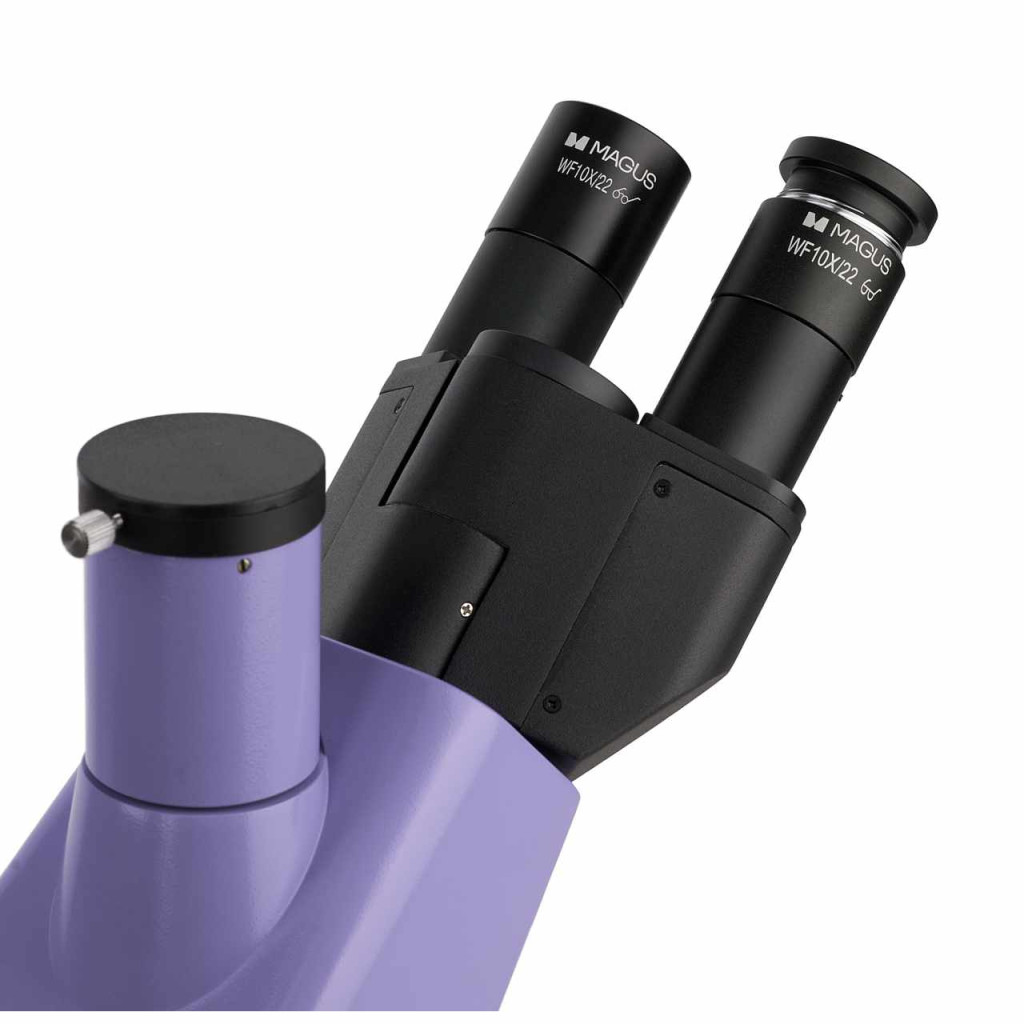

A mikroszkóp klasszikus háromszemlencsés fejrésszel rendelkezik, a háromszemlencsés tubus pedig digitális kamera beszerelésére használható. A készlet nem tartalmazza a kamerát. A fénynyaláb 50/50-es felosztású.

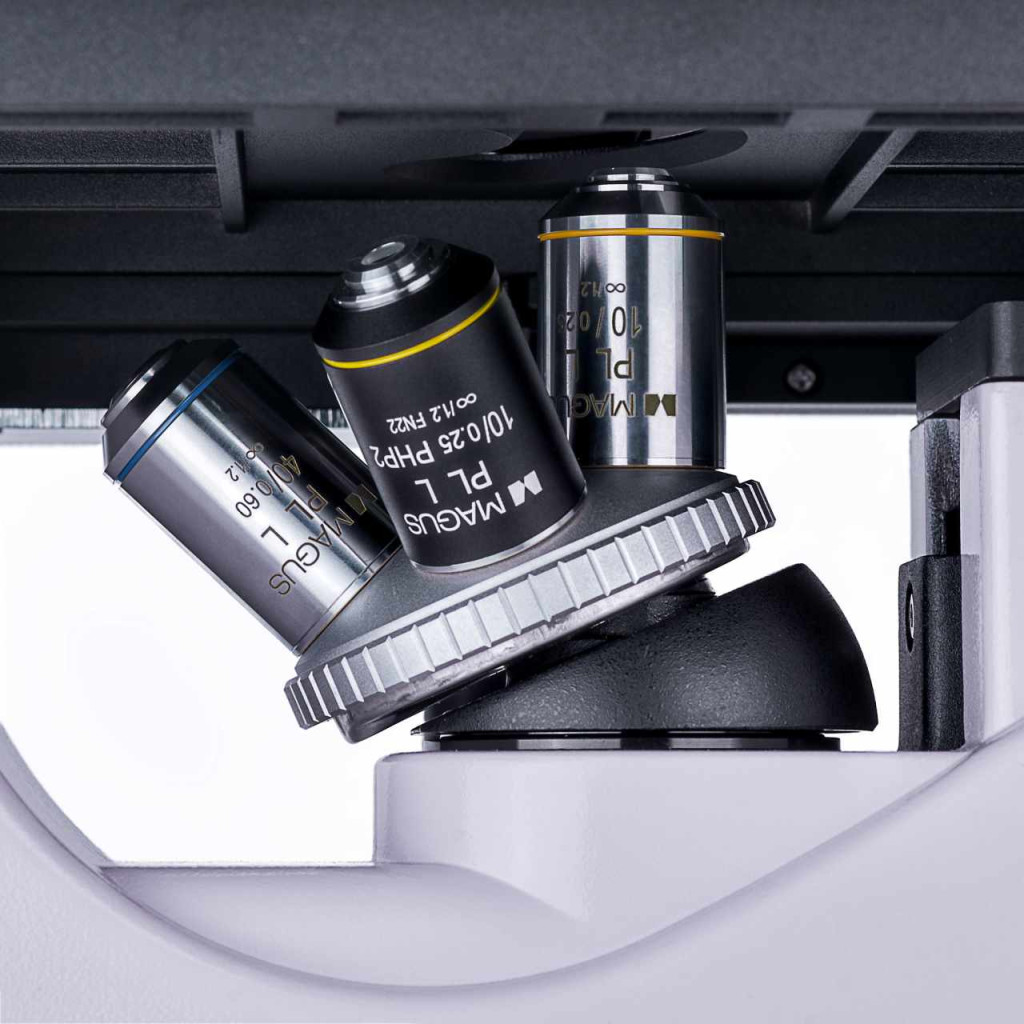

A revolverfejbe négy tartozék vagy további objektív szerelhető. Mindegyik objektív laboratóriumi edényekkel való használatra készült, és nagy munkatávolsággal rendelkezik. A világos látóterűhöz 3 sík akromatikus objektív, a fáziskontrasztos technikához pedig 1 sík akromatikus objektív tartozik.
Megvilágítás
Áteső fényforrásként egy 9 W-os LED szolgál. A LED nagy teljesítménye elég fényessé teszi a munkaterület világítását ahhoz, hogy bármilyen objektívvel és bármilyen mikroszkópos technikával használhassa. A fényerő-szabályozás nem módosítja a színhőmérsékletet. A LED élettartama (LED-csere nélkül) körülbelül 50 000 óra.
A kondenzor (a mellékelt) fáziskontraszt-csúszkához kialakított nyílással rendelkezik. A fáziskontrasztgyűrűk központosíthatók. A csúszka beépítésével időt takarít meg a mikroszkópos technikák közötti váltáskor.
Tárgyasztal és fókuszáló mechanizmus
Fix, mechanikus tárgyasztal. Csészetartóval rendelkezik (három különböző méretű csészetartó tartozik hozzá). Az edények az X- és Y-tengely mentén mozgathatók a mechanikus rögzítés segítségével. A koaxiális durva- és finomfókuszáló mechanizmus pontos és gyors fókuszálást biztosít. A durvafókusz rögzítőszerkezettel rendelkezik, és állítható a feszültsége.
Tartozékok
Az opcionális tartozékok közé fázisobjektívek, szemlencsék, digitális kamerák és kalibrációs tárgylemezek tartoznak.
A mikroszkóp főbb jellemzői:
- Világos látóterű és fáziskontrasztos, áteső fényű mikroszkópos technikák minták vizsgálata laboratóriumi edényekben
- A háromszemlencsés tubusba digitális kamera szerelhető
- Állítható fényerejű és hosszú élettartamú, 9 W-os LED-es áteső fényű világítás
- Fix tárgyasztal, melynek két tengelye mozgatható, 3 mellékelt csészetartó a különböző méretekhez
- Opcionális tartozékok a mikroszkóp teljesítményének növeléséhez
A kamera főbb jellemzői:
- 4K kamera világos látóterű és sötét látóterű mikroszkópos megfigyelésekhez 4x, 10x és 20x objektívvel, valamint sztereomikroszkóppal használva: minél nagyobb a felbontás, annál apróbb részleteket láthat.
- 45 képkocka/mp 4K felbontásnál, 70 képkocka/mp Full HD felbontásnál: könnyű fókuszbeállítás, tantermi bemutatók, mozgó minták megfigyelése és videorögzítés – a minta mozgása akadozás és késés nélkül látható.
- A SONY Exmor háttérvilágítással ellátott, színes CMOS érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- USB 3.0 interfész a gyors, zökkenőmentes adatátvitelhez
- Szoftver fotó- és videofelvétellel, szerkesztés, külső kijelzés, valamint hosszúság- és szögmérés

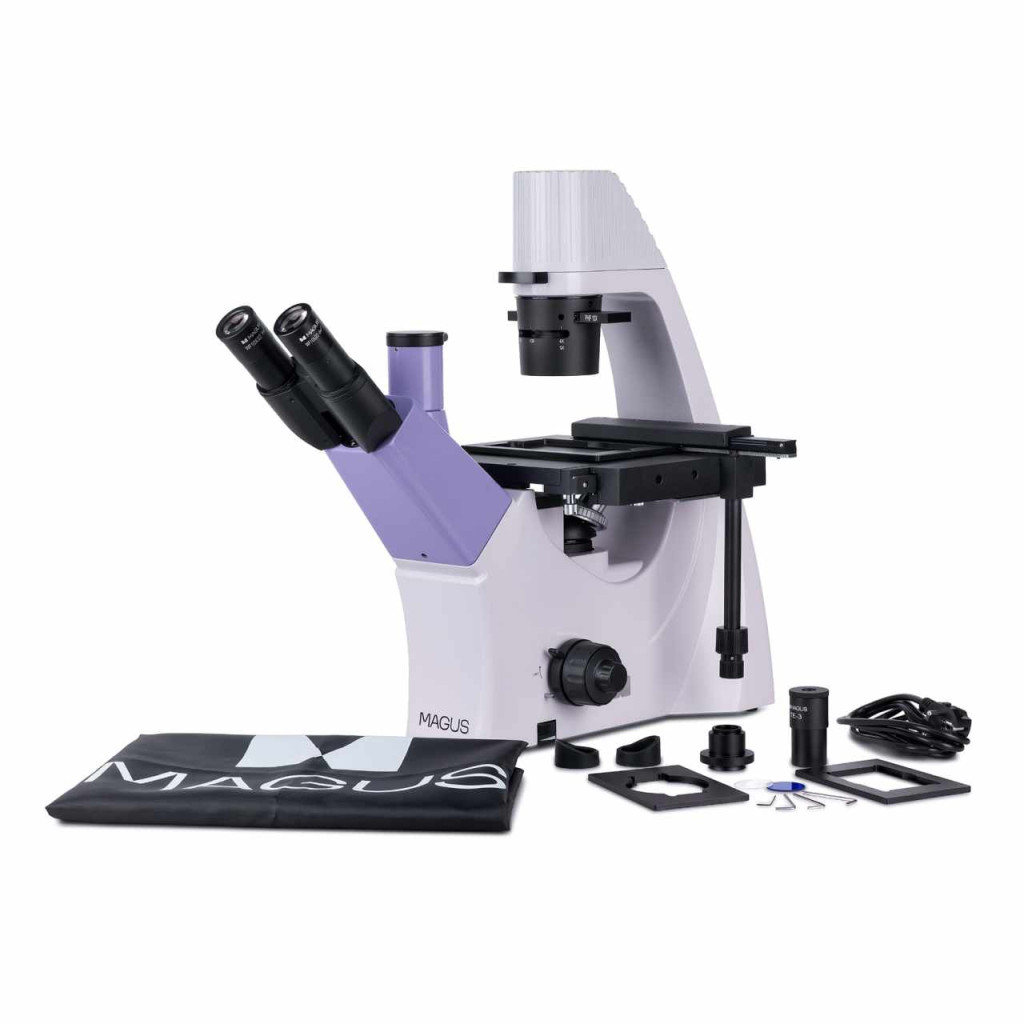

A készlet tartalma:
- MAGUS CDF30 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- Árambemenettel rendelkező talp, áteső fényforrás, fókuszáló mechanizmus, kondenzor, revolverfej
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 4,27 mm
- Végtelen síkú akromatikus objektív: PL 20х/0,40 SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PL 40х/0,60 SzM 3,5 mm
- Végtelen síkú akromatikus objektív: PHP2 10x/0,25 fázis SzM 4,27 mm
- 10x/22 mm-es szemlencsék hosszú szemtávolsággal (2 db)
- Fáziskontrasztos csúszka központosítható fázisgyűrűkkel
- Fix tárgyasztal
- Mechanikus rögzítés a minta mozgatásához
- Csészetartók(3 db)
- Váltóáramú (AC) tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PHP2 20х/0,40 fázis SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PHP2 40x/0,60 fázis SzM 3,5 mm
- Kalibrációs tárgylemez
| Márka | MAGUS |
| Szavatosság, év | 5 |
| EAN | 5905555018096 |
| A csomag méretei (HxSzxM):, cm | 64.7x42.7x67 |
| Szállítási súly, kg | 18 |
| Fejrész | trinokuláris |
| Fej dőlésszöge | 45° |
| Nagyítási tartomány | 200x—800x-os |
| Szemlencsecső átmérője, mm | 30 |
| Objektívek | végtelen síkú akromatikus: PL 10x/0,25 PL 20x/0,40 PL 40x/0,60 PHP2 10x/0,25 fázis parfokális távolság: 45 mm (*opcionális: PHP2 20x/0,40 fázis PHP2 40x/0,60 fázis) |
| Forgó tárgylencsefoglalat | 4 objektív számára |
| Munkatávolság, mm | 4,27 (10x) 8,0 (20х) 3,5 (40x) |
| Pupillatávolság (PD), mm | 48 — 75 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 77/112 |
| Kondenzor | NA 0,6, munkatávolság: 70 mm állítható apertúra diafragmával és egy fáziskontrasztcsúszka-nyílással |
| Diafragma | állítható rekesznyílás |
| Fókusz | koaxiális, durva (durvafókusz feszességállító és rögzítőgombbal), és finom (0,002 mm) |
| Fényerősség-szabályozás | yes |
| Fényforrás típusa | 9 W |
| Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
| Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
| Fényforrás elhelyezkedése | alsó |
| Érzékelő | SONY Exmor CMOS |
| Színes/monokróm | színes |
| Megapixel | 8.3 |
| Maximális felbontás, képpont | 3840x2160 |
| Érzékelő mérete | 1/1,2'' (11,14x6,26 mm) |
| Képpont méret, μm | 2.9x2.9 |
| Fényérzékenység | 5970 mV/lux/mp |
| Jel/zaj arány | 0,13 mV 1/30 mp esetén |
| Expozíció | 0,02 ms – 15 mp-cel |
| Videófelvétel | yes |
| Videófelvétel | igen |
| Képformátum | *.jpg, *.bmp, *.png, *.tif |
| Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
| Zárszerkezet típusa | elektronikus zár (ERS) |
| Szoftver | MAGUS View |
| Rendszerkövetelmények | Rendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17'-os vagy annál nagyobb kijelző |
| Rögzítés típusa | C-foglalat |
| Kamera tápellátása | DC, 5V, from computer USB port a 12V, 3A adapter for Peltier element |
| A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
| Üzemi páratartalom-tartomány, % | 30 — 80 |
| Típus | biológiai, fény/optikai, digitális |
| Fúvóka | Siedentopf |
| Nagyítás foka, x | 100–400 alapkonfiguráció (*opció: 100–500/600/800/1000) |
| Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14 15x/15 20x/12 25x/9) |
| Tárgyasztal | fix kialakítás, mechanikus rögzítéssel a minta mozgatásához csészetartók: 29x77 mm, Ø90 mm 34x77,5 mm, Ø68,5 mm 57x82 mm, Ø60 mm |
| Megvilágítás | LED |
| Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
| Rendeltetés | fáziskontrasztcsúszka a 10x objektívlencséhez, központosítható fázisgyűrűvel |
| Felhasználói szint | gyakorlott felhasználók, szakemberek |
| Használat | laboratóriumi/orvosi |
| Vizsgálati módszer | világos látótér, fáziskontrasztos mikroszkópia |
| Tok/doboz/táska a készletben | porvédő |
| Képkockasebesség, fps (milyen felbontás mellett) | 45–3840x2160 esetén 70–1920x1080 esetén |
| Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
| Videóformátum | kimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb) |
| Fehéregyensúly | automatikus/kézi |
| Expozíció-szabályozás | automatikus/kézi |
| Szoftver-tulajdonságok | képméret, fényerő, expozíciós idő |
| Kimenet | USB 3.0, 5 Gb/s |
| Váz | tömör alumínium |
